惠州某光电企业独立ESD接地工程施工案例

## 项目概况

本项目为惠州某光电制造企业独立ESD工艺接地改造工程，企业主营光学元器件、光电传感器生产，器件对静电损伤十分敏感，原有建筑共用接地系统存在地环路干扰，出现产品良率波动、ESD审厂难以一次性通过的问题。为满足产线静电防护要求，厂区室外区域新建一套独立人工接地装置，专门服务生产车间工艺接地，与建筑防雷接地、配电保护接地物理隔离，杜绝共地串扰。

项目设计严格遵循：
✅ GB 50169‑2016《电气装置安装工程 接地装置施工及验收规范》
✅ SJ/T 31469‑2012《防静电地面施工及验收规范》
✅ IEC 61340‑5‑1《电子器件静电防护标准》
✅ 参考施工图集：14D504《接地装置安装》、03D501‑3《接地装置安装》，全套施工工艺、节点做法均依据国标图集执行。

设计指标：接地系统接地电阻＜1Ω；接地干线采用铜绞线，关键连接节点全部采用放热焊接；地网敷设完成后独立引入车间MEB总等电位箱，与建筑原有接地系统保持电气隔离。

主要施工工序

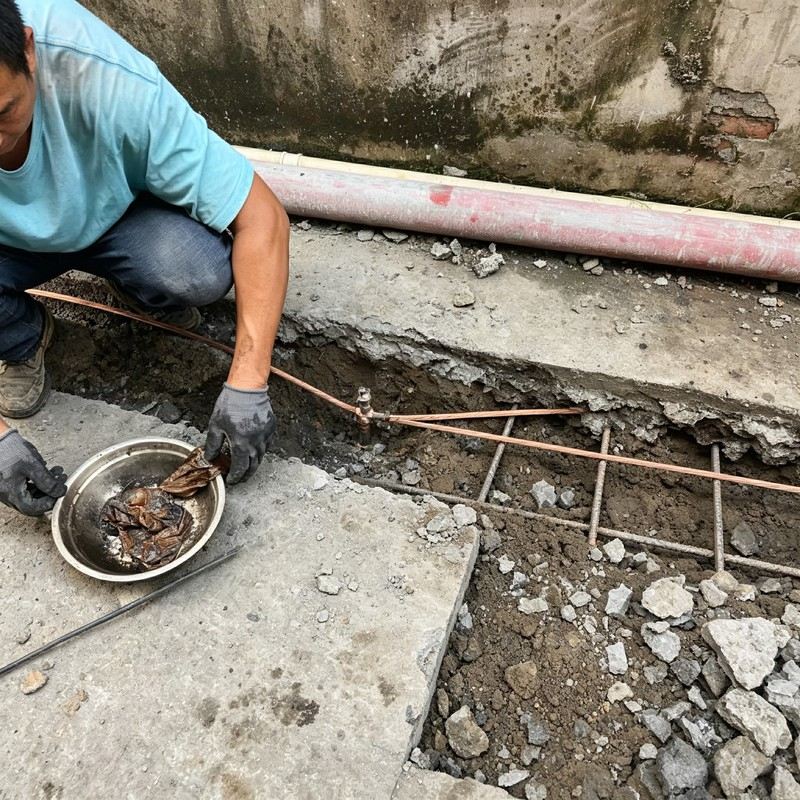

1、现场勘测与沟槽开挖

结合厂区总平图纸，避开地下给排水管线、电缆管线，选定室外空地开挖接地沟槽，沟槽深度、宽度参照图集14D504要求执行；破除硬化地面，清理碎石、建筑垃圾，为接地极、水平铜绞线敷设创造作业条件。

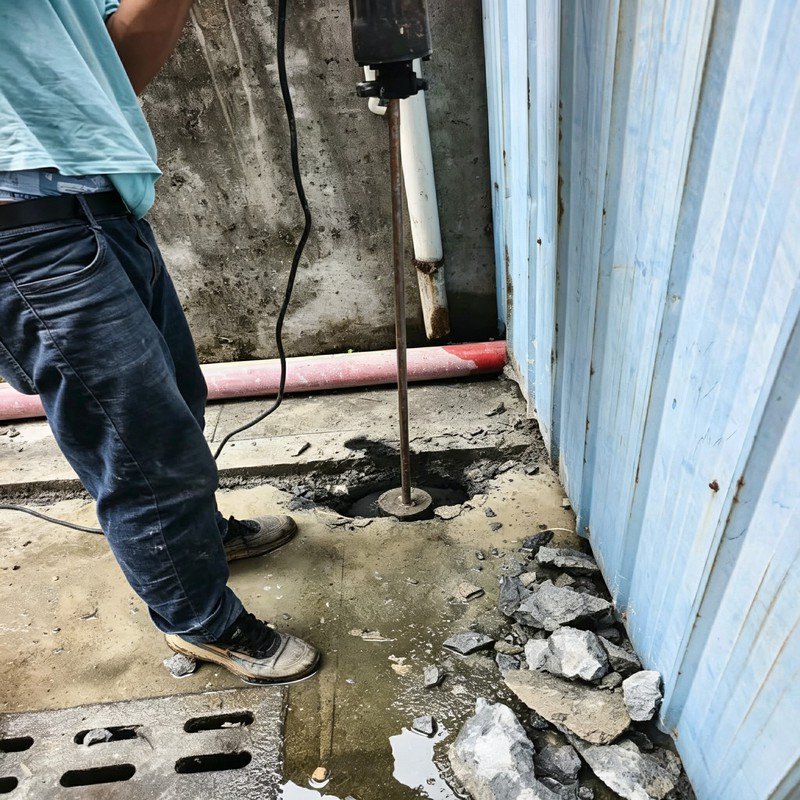

2、垂直接地极打设

按照图集节点要求，定位垂直接地极点位，使用冲击工具将接地极垂直打入地下，保证接地极入土深度，保障与土壤充分接触，降低接地电阻。

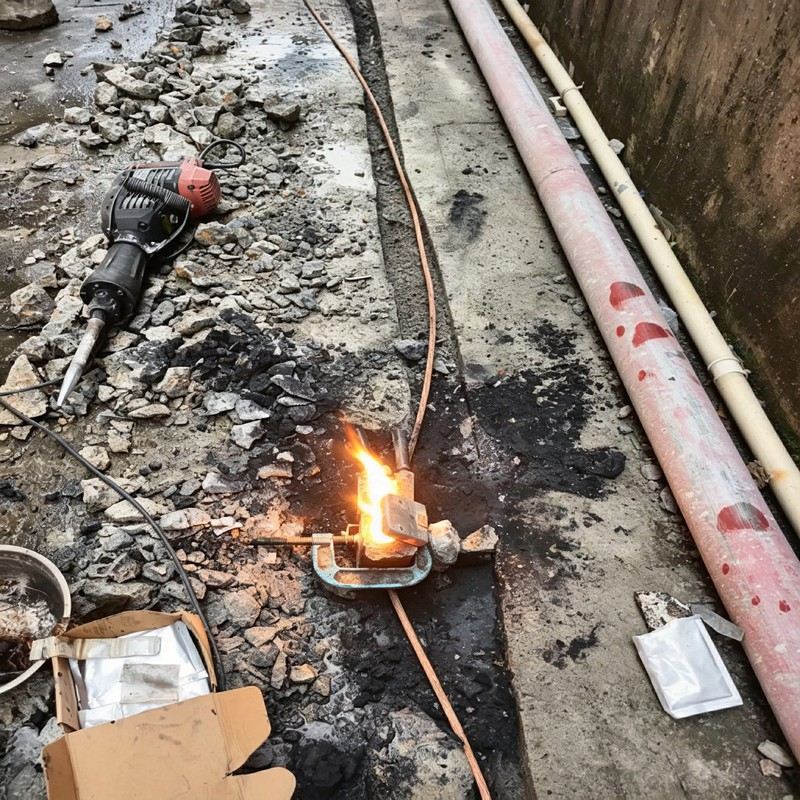

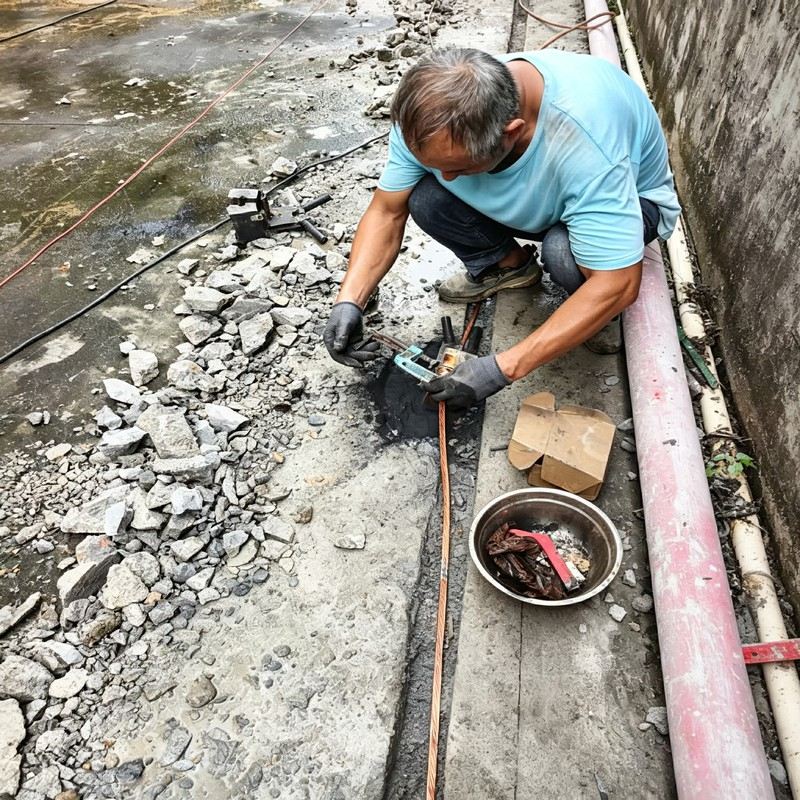

3、放热焊接节点施工

水平铜绞线与垂直接地极连接位置，全部采用放热焊接工艺，严格按照03D501‑3图集焊接节点要求操作；焊接模具定位牢靠，焊药配比规范，熔接完成后去除焊渣，对焊接接头做防腐包覆处理，避免地下土壤腐蚀造成后期接触电阻变大。放热焊接是独立接地工程的核心工艺，禁止简单压接、螺栓连接替代，防止后期氧化虚接。

4、地网回填与降阻处理

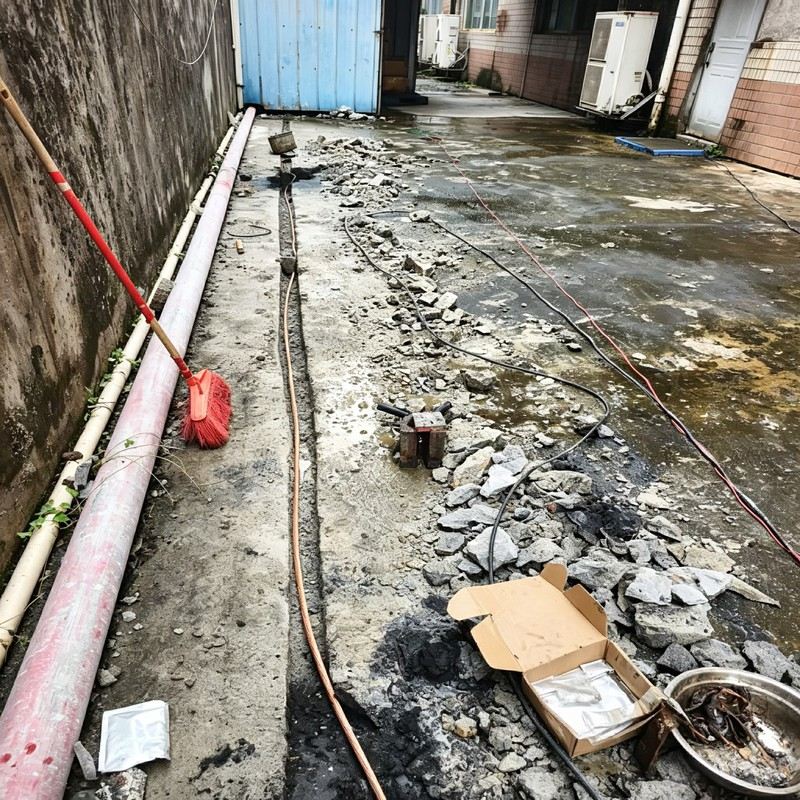

沟槽内铺设接地网后，回填细土，根据现场土壤电阻率情况填充降阻材料，分层夯实，避免大块碎石直接挤压接地导体，降低接地网被外力破坏风险。接地主干线缆穿绝缘保护套管，独立路由引入建筑，中途不与其它金属管道、电缆外皮搭接。

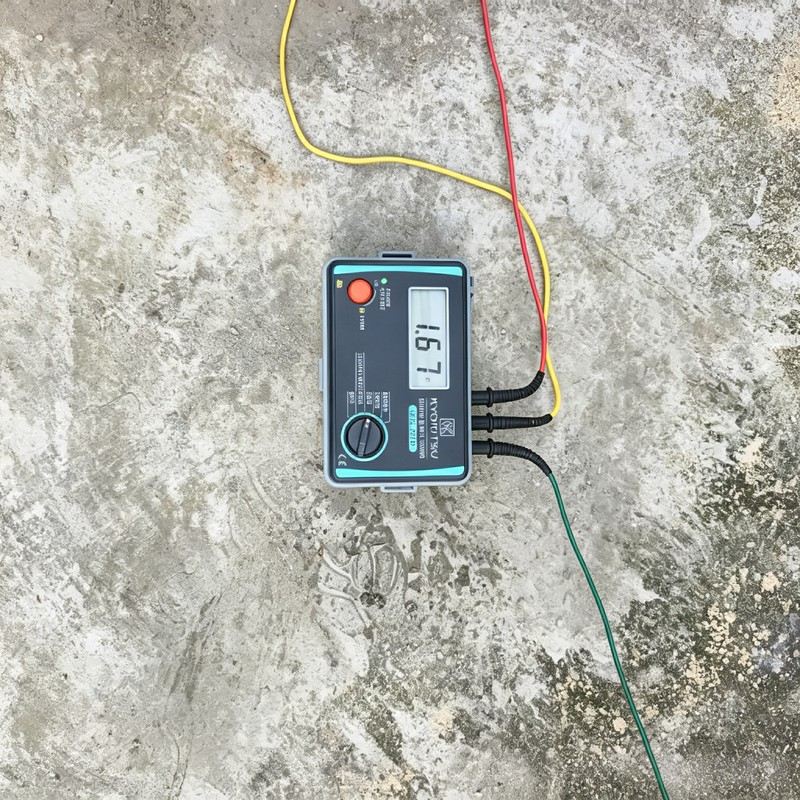

5、系统测试与竣工验收

地网施工全部结束，线缆接入MEB总等电位箱之后，采用数字接地电阻测试仪执行三极法测试，同时测试本套工艺接地与建筑保护接地之间的绝缘电阻，确认两套系统完全电气隔离。本项目实测接地电阻1.67Ω，满足项目设计使用要求；完整留存施工影像、焊接节点记录、仪器测试报告，满足审厂、安监核查归档需要。

项目实施效果

项目完工投入使用后，光电车间静电干扰问题得到有效改善，解决了地环路带来的器件隐性损伤风险，ESD防静电体系顺利通过客户审厂；同时建立年度复测机制，按照GB50169‑2016要求定期开展接地电阻巡检，保障接地系统长期稳定。
