惠州电子制造企业ESD独立接地审厂整改工程案例

项目概况

惠州本地一家电子零部件生产企业，在客户ESD体系审核中多次不通过，核心问题为产线防静电接地复用建筑防雷保护地，存在地电位漂移、地环路干扰现象，车间频繁出现元器件不明原因静电损伤，产品不良率居高不下。

原有接地系统依托建筑基础钢筋作为接地极，没有独立工艺接地地网，不符合电子制造车间静电防护的专项要求。本次改造目标为新建一套完全物理隔离的ESD独立工艺接地系统，不和建筑防雷地、配电保护地共用接地体，满足客户审厂、内部安监检查双重要求。

项目执行依据规范与图集：
✅ GB 50169‑2016《电气装置安装工程接地装置施工及验收规范》
✅ IEC 61340‑5‑2电子行业静电防护体系规范
✅ SJ/T 10694‑2021电子产品制造防静电系统测试方法
✅ 参考国标图集：14D504《接地装置安装》、03D501‑4《接地及等电位安装》，地网布局、焊接节点、等电位箱安装全部遵循图集节点做法。

设计技术指标：接地电阻＜1Ω；全部关键导体节点采用放热焊接；地网独立引至车间总等电位MEB箱，与建筑原有接地保持电气绝缘隔离。

核心施工重点

1、现场地勘与隔离方案确认

按照图集14D504的选址要求，避开厂区地下管线，在厂区室外空地规划独立接地网，明确独立地网与建筑原有接地体的安全隔离距离，杜绝后期土壤耦合造成两套地网间接连通。

2、沟槽开挖与接地极布设

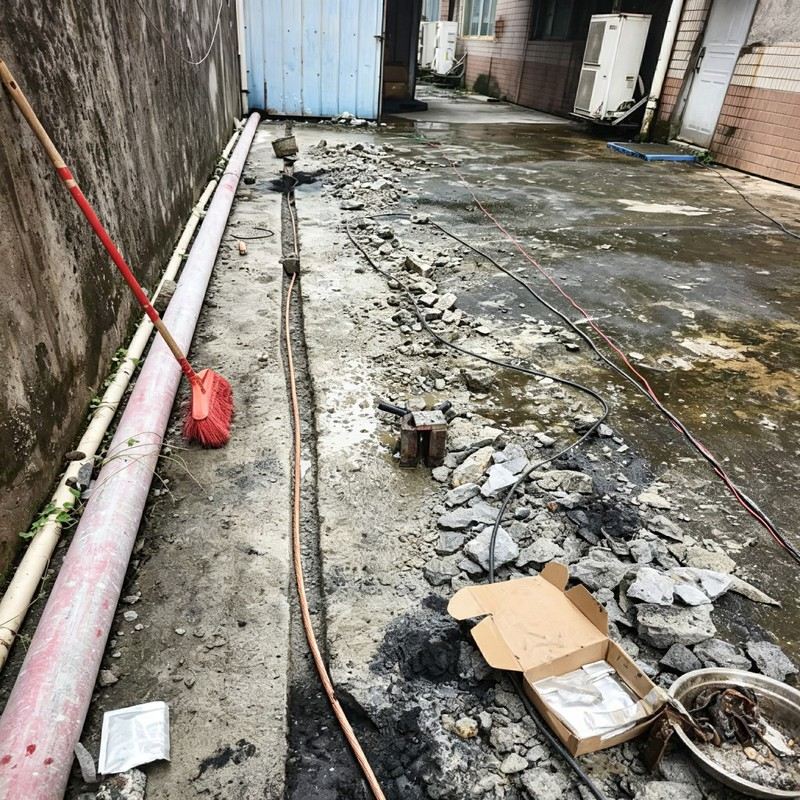

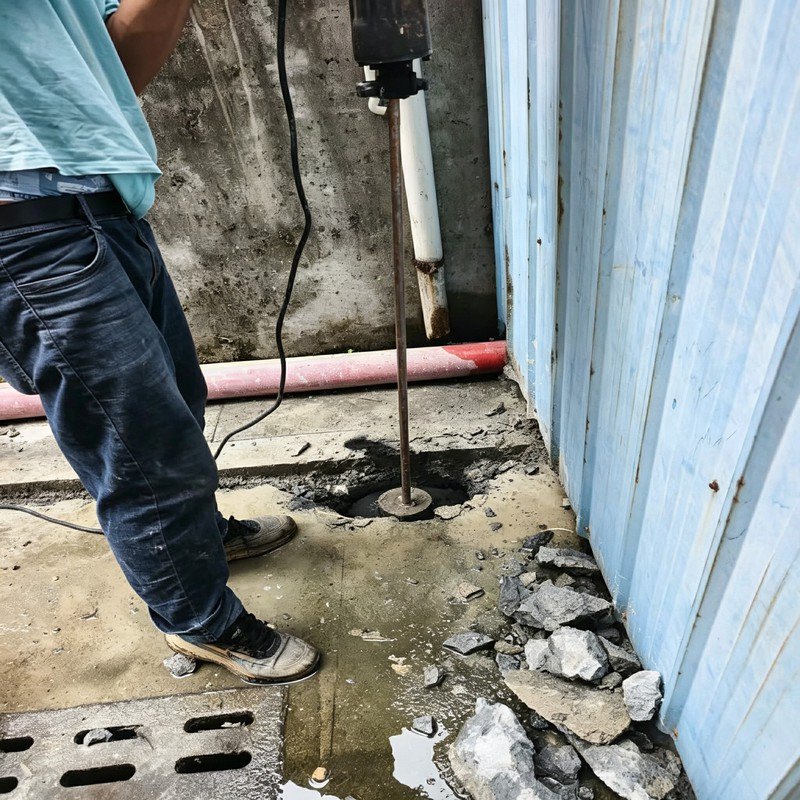

破除厂区硬化地面，开挖接地沟槽，按图集要求打入垂直接地极，敷设水平铜绞线，整套地网自成闭环。施工过程规避雨水管网、电缆管线，防止后期沉降破坏接地导体。

3、放热焊接节点处理

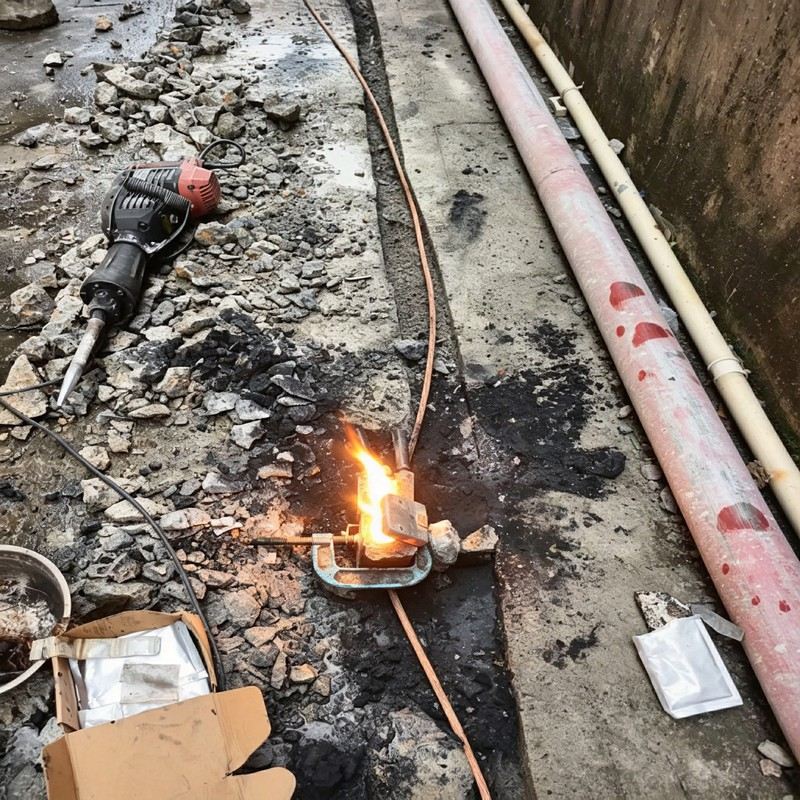

铜绞线与接地极全部采用放热焊接，严格执行03D501‑4图集焊接工艺；焊接完成清除焊渣，接头做防腐包覆，杜绝螺栓压接带来的氧化虚接隐患，保障地下长期运行接触电阻稳定。

4、独立线缆入户与绝缘隔离

接地主干线缆穿绝缘套管单独引入厂房，全程不与建筑金属构件、给排水管道搭接；接入车间MEB总等电位箱，箱内和建筑保护接地做物理隔离，设置标识区分工艺接地与保护接地端子。

检测验收与项目成效

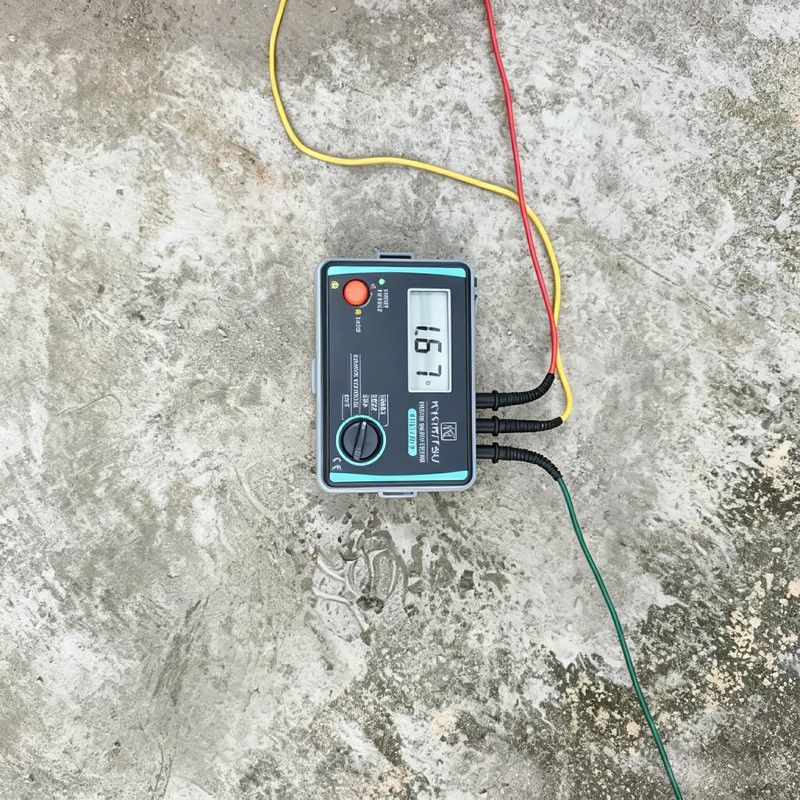

施工完成后使用接地电阻测试仪开展三极法测试，同时检测两套接地系统之间绝缘电阻，确认完全隔离。项目完工后，车间静电不良问题显著下降，顺利通过客户ESD审厂；完整留存施工照片、焊接记录、检测报告，满足安监、客户审核资料归档。
