工厂接地常见误区：防静电地误接保护地的后果

一、三个常见误区

• 并入PE保护地：保护地存在杂散电流与地电位波动，静电泄放路径被工频干扰；
• 并入防雷接地：雷击瞬间地电位可抬升数千伏，雷电流可能沿防静电地窜入车间，击穿敏感元器件；
• 共用接地端子：工频噪声经接地线耦合至防静电工作台，ESD测试数据漂移。

二、接错地线的代价

• 静电泄放不畅：电荷积聚，元器件产生隐性损伤（HBM/CDM失效模式），故障在数月后才暴露；
• 地电位反击：雷击或大型设备启停时，地电位波动传导至防静电区域，干扰精密设备；
• 良率波动：SMT贴片、电子组装线静电事故率上升，返修与报废成本增加。

三、正确做法（四步）

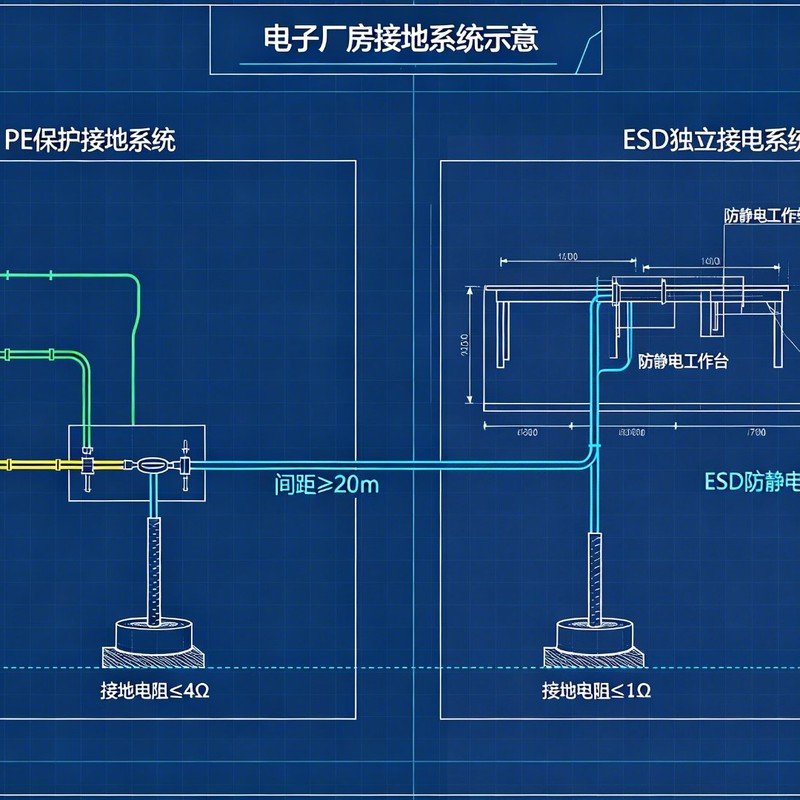

• 独立接地体：ESD接地单独设置接地体，与防雷接地体保持安全间距（按GB 50057、GB 50169要求，一般独立接地体间距≥20m或经设计计算确认）；
• 独立引下线与端子：车间设专用ESD接地端子排，工位、台面、防静电地垫、腕带统一接入；
• 放热焊接工艺：接地网连接点分子级熔接、接头免维护，杜绝接触电阻逐年劣化；
• 实测验收：接地电阻实测≤1Ω，出具检测记录归档。

四、工程实践

在江门某智慧照明科技企业新工厂ESD独立地线工程中，惠发科技按独立接地方案施工：铜绞线独立成网、放热焊接连接、隐蔽工程全程影像记录，接地电阻实测稳定达标，为LED控制器生产线提供可靠静电防护。
