惠州某SMT电子制造车间防静电接地施工案例

本项目位于广东省惠州市，为SMT贴片、电子组装及成品测试一体化生产车间。项目新建防静电接地系统，重点解决室外独立ESD地网与室内LEB等电位接地布置问题，确保车间满足ESD防护及客户审核要求。

项目背景

该车间主要生产消费电子控制板与汽车电子模块，产品对静电放电敏感。原有场地接地系统不完善，存在接地引上线混乱、工位接地不规范、测试数据无法追溯等问题。业主要求新建一套完整的ESD防静电接地系统，并通过现场审核。

施工方案

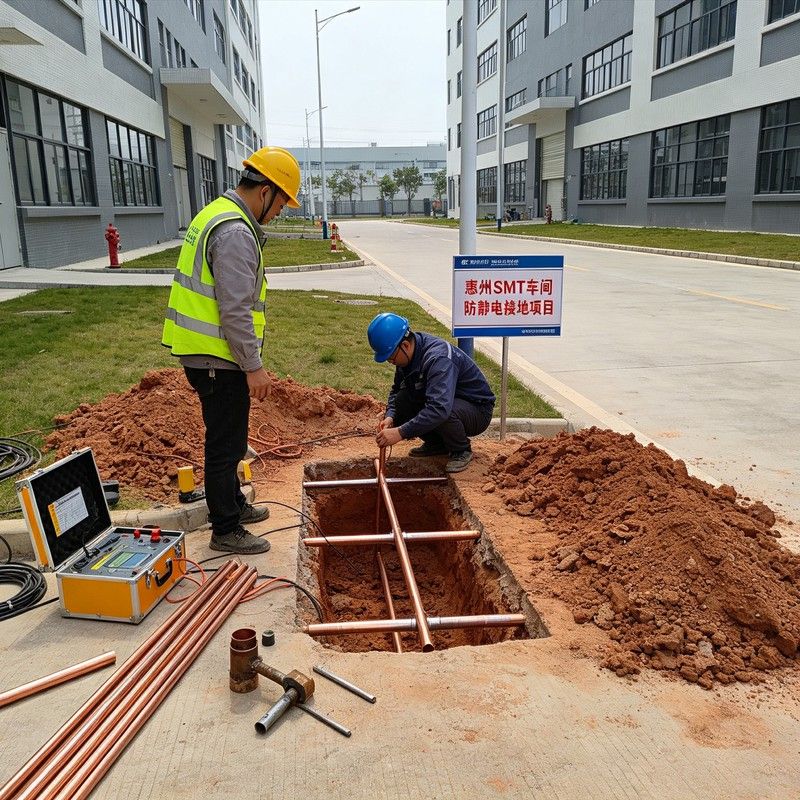

• 室外新建独立ESD环形接地网，接地电阻≤4Ω；
• 地网采用镀铜钢接地极与水平接地体，放热焊接连接；
• 与防雷地网保持规范隔离距离，避免浪涌串入；

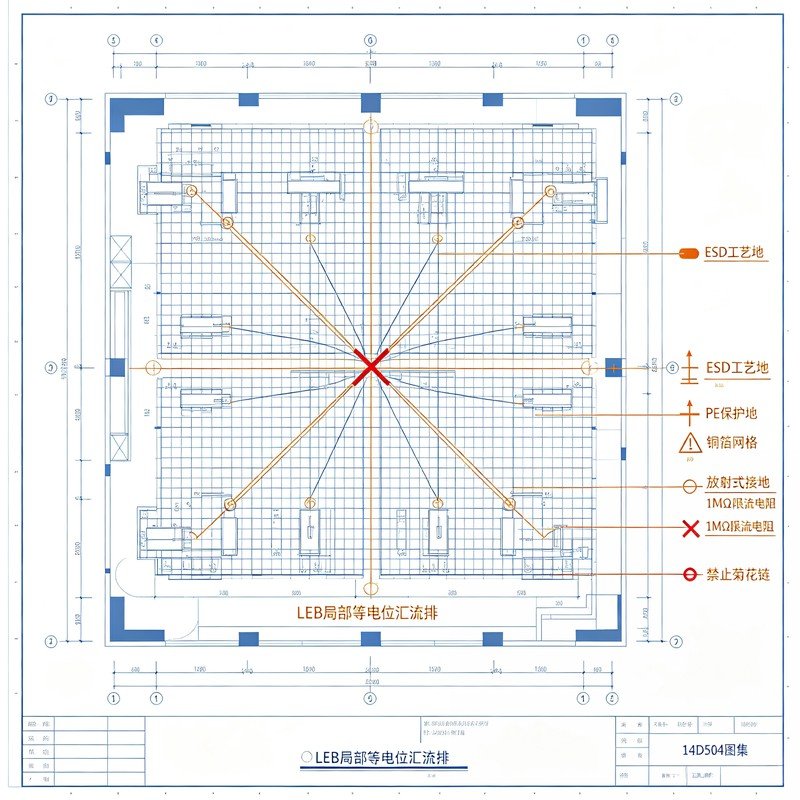

• 室内设置LEB局部等电位汇流排，采用放射式工位接地；
• 防静电地坪铜箔网格汇集至LEB，工位配置1MΩ限流回路。

施工工序

现场勘测与土壤电阻率测试 → 地网定位放线 → 沟槽开挖 → 接地极及水平接地体敷设 → 放热焊接与防腐处理 → 降阻材料回填 → 接地引上线敷设 → LEB等电位箱安装 → 铜箔网格焊接 → 工位接地回路施工 → 接地电阻及系统电阻测试 → 资料归档。

验收结果

• 室外地网接地电阻满足设计要求；
• 工位系统电阻处于10⁶Ω～10⁹Ω范围；
• 接地连接点牢固，标识清晰；
• 通过客户ESD现场审核。

惠发科技服务内容：项目勘察、方案设计、地网施工、接地系统安装、防静电检测、审厂整改、竣工资料整理。
