中山某计算机数据机房防静电接地施工案例

本项目位于广东省中山市，为计算机数据机房防静电接地工程。项目围绕机房等级要求，建设室外接地网、室内MEB总等电位、防静电地板铜箔网格及机柜桥架等电位系统，保障设备安全运行。

项目背景

数据机房服务器、存储设备及网络设备密集，静电和电位异常会影响设备稳定运行。客户原有机房接地系统存在地板接地不完整、桥架未有效等电位、端子标识混乱等问题，需要进行规范化整改。

施工方案

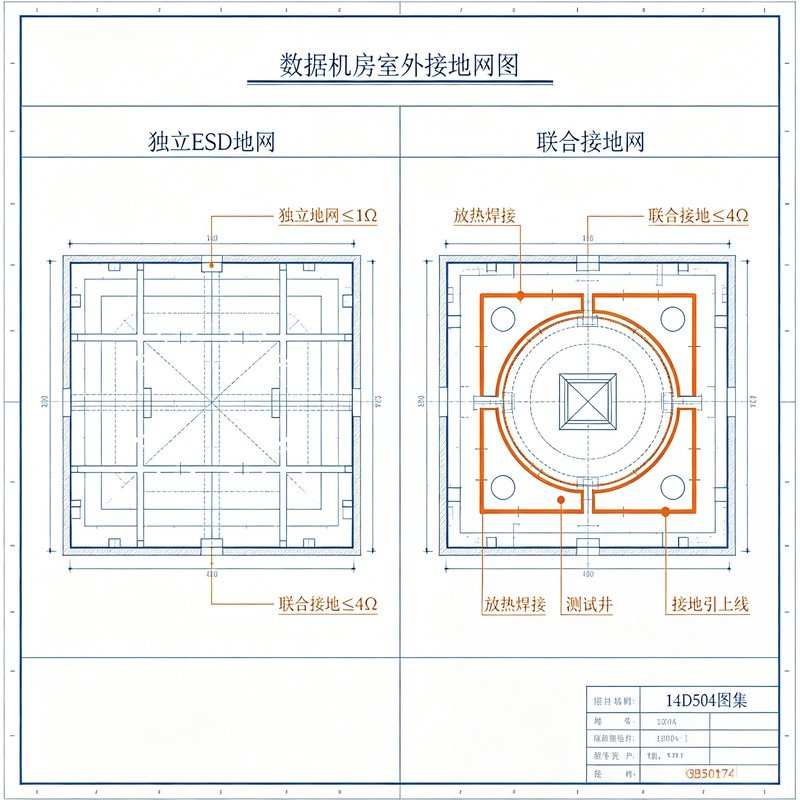

• 根据机房等级复核室外接地网，联合接地电阻≤4Ω；
• 机房设置MEB总等电位箱；

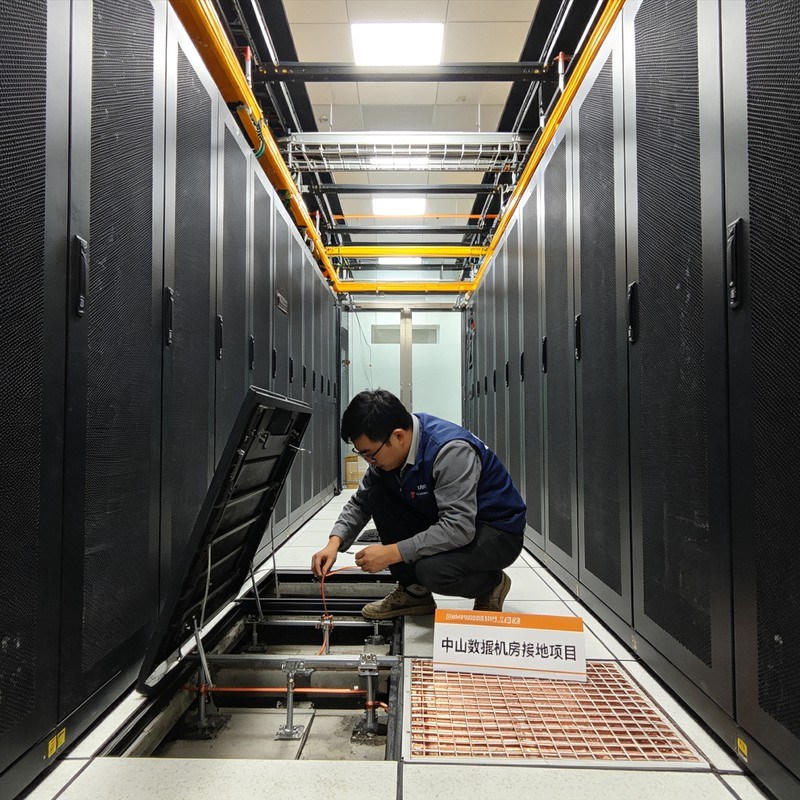

• 高架地板下满铺铜箔网格，交叉点焊接连接；
• 地板支架、机柜、金属桥架全部等电位联结；
• ESD工艺地、PE保护地、防雷接地端子分区标识。

施工工序

机房现场勘测 → 接地网性能复核 → MEB箱安装 → 铜箔网格敷设焊接 → 地板支架接地连接 → 机柜及桥架等电位跨接 → 端子标识划分 → 接地电阻及地板系统电阻测试 → 资料归档。

验收结果

• 地板铜箔网格连接可靠；
• 机柜、桥架等电位完整；
• 接地电阻满足机房等级要求；
• 端子分区清晰，便于运维管理。

惠发科技服务内容：机房接地方案、MEB等电位安装、地板接地系统施工、桥架等电位、检测与竣工资料整理。
