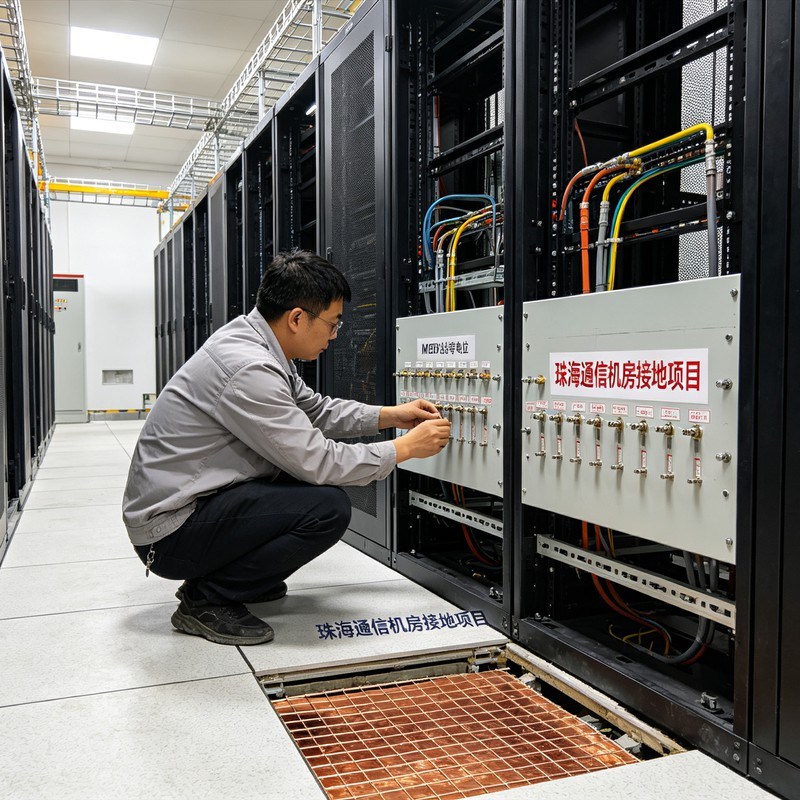

珠海某通信机房防静电接地施工案例

本项目位于广东省珠海市，为通信机房防静电接地工程。项目结合通信机房联合接地特点，完成室外地网复核、室内MEB等电位母排、通信机柜与桥架接地系统施工，保障通信设备稳定运行。

项目背景

通信机房设备板卡、配线架及网络设备对静电敏感。客户原有机房采用联合接地，但室内端子分区不清，防静电地板接地不完整，部分机架与桥架接地不可靠，存在干扰和静电风险。

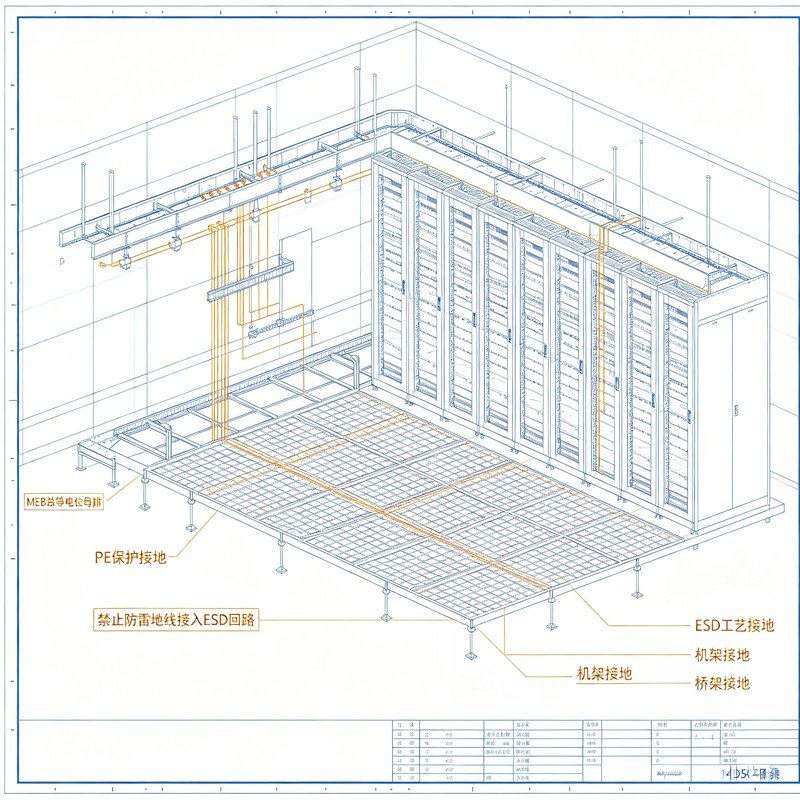

施工方案

• 复核机房联合接地网，联合接地电阻≤1Ω；
• 室外接地引上线做绝缘防护引入机房；
• 室内设置MEB总等电位母排；
• 防静电地板铜箔网格汇集至MEB；
• 通信机柜、机架、桥架做等电位联结，防雷线路不得接入ESD回路。

施工工序

现场勘测 → 联合接地网测试 → 接地引上线防护处理 → MEB母排安装 → 铜箔网格敷设 → 机架与桥架等电位跨接 → 端子分区标识 → 接地电阻及地板电阻测试 → 资料归档。

验收结果

• 联合接地电阻满足指标；
• 室内端子分区清晰；
• 机柜、机架、桥架接地可靠；
• 满足通信机房防静电及运维管理要求。
