佛山某锂电新能源车间防静电接地施工案例

本项目位于广东省佛山市，为锂电新能源生产车间防静电接地工程。项目针对涂布、卷绕、装配等区域，建立室外独立地网、室内防爆等电位系统及导静电地坪接地网络，兼顾ESD防护与防爆安全要求。

项目背景

锂电生产车间同时存在静电敏感电芯和易燃易爆有机溶剂，接地系统要求高。客户原有车间接地分区不明确，设备工装跨接不完整，工位接地回路不规范，无法满足新能源项目建设及审核要求。

施工方案

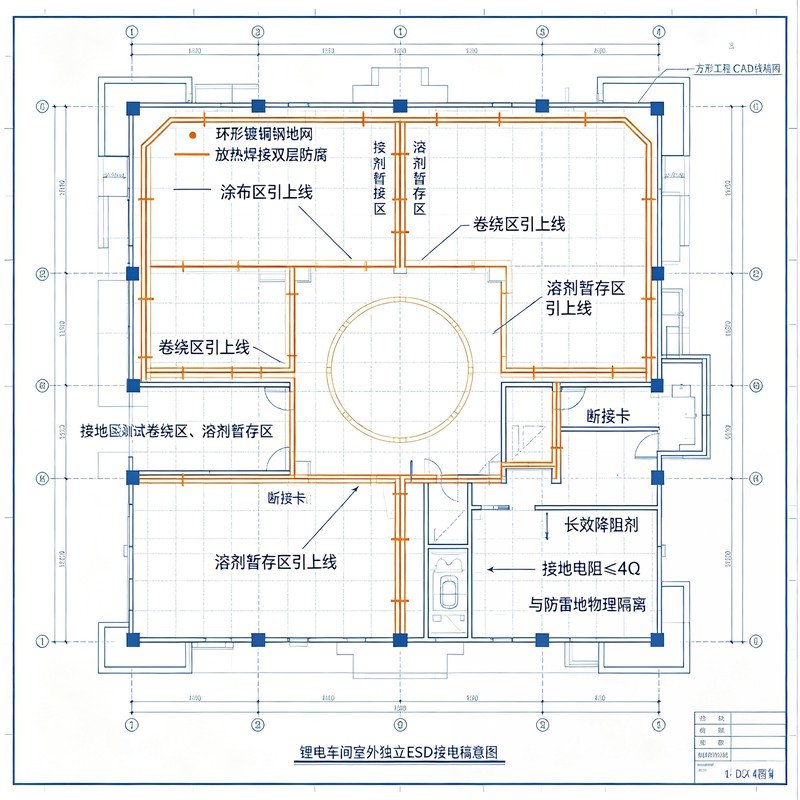

• 室外建设独立ESD环形地网，接地电阻≤4Ω；
• 涂布、卷绕、溶剂暂存区分别设置独立引上线；
• 室内设置防爆LEB分区端子箱；

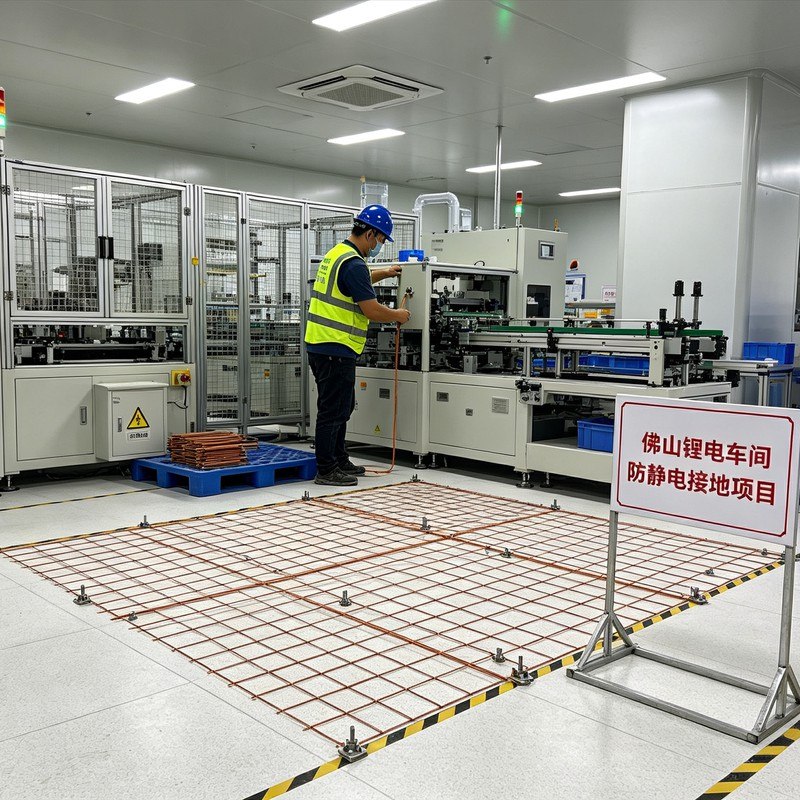

• 导静电地坪铜箔网格分区汇集至LEB；
• 设备、工装、周转器具及工位手环回路全部规范接地。

施工工序

区域风险划分 → 土壤电阻率测试 → 独立地网施工 → 分区引上线安装 → 防爆LEB箱安装 → 导静电地坪网格施工 → 设备工装等电位跨接 → 工位接地回路施工 → 接地电阻及地坪系统电阻测试 → 审厂资料归档。

验收结果

• 各功能区域接地关系清晰；
• 导静电地坪系统电阻处于规范区间；
• 设备、工装、工位接地可靠；
• 满足锂电车间ESD防护与防爆安全要求。

惠发科技服务内容：锂电车间ESD接地方案、独立地网施工、防爆LEB系统安装、导静电地坪接地、检测、审厂整改与资料归档。
