案例：中山医院高频治疗室特种接地改造工程

中山医疗机构高频治疗室改造项目，高频治疗设备工作时产生高频杂散电流，对机房接地系统提出双重要求：一方面要抑制高频电流带来的电磁干扰，保障设备输出稳定；另一方面，治疗区域患者皮肤阻抗降低，属于触电高风险区域，接地系统必须消除区域电位差，保障医患人身安全。很多老旧高频治疗室改造项目，原有接地采用简易螺栓搭接，长期氧化，接触电阻变大，等电位缺失，出现设备输出不稳、漏电隐患，审厂验收不通过。高频治疗室接地，核心是搭建完整局部等电位保护系统。

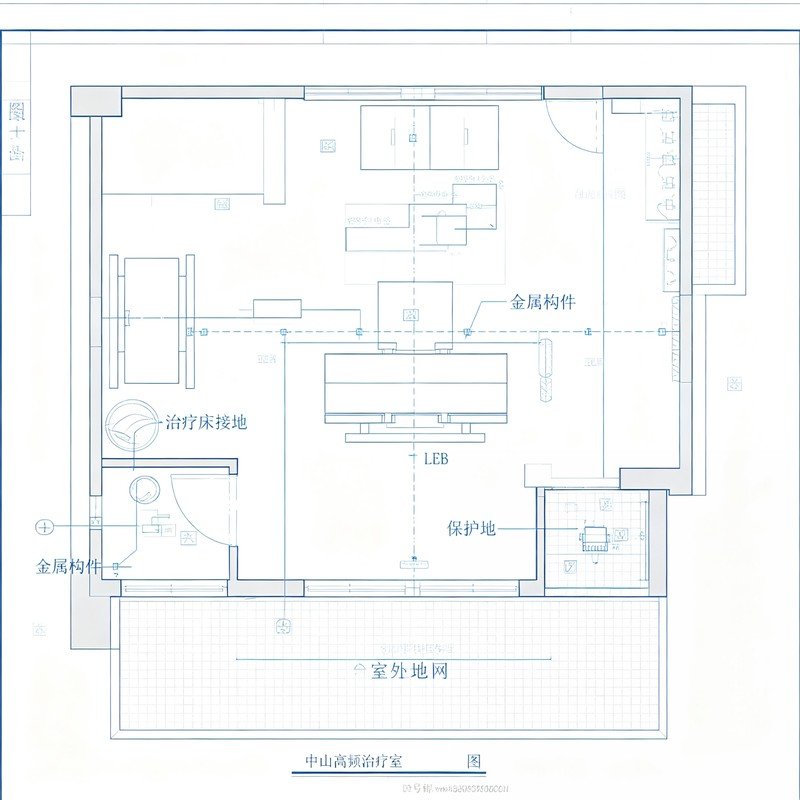

项目按照JGJ312-2013《医疗建筑电气设计规范》、GB 50333规范实施。高频治疗室属于2类医疗场所，患者治疗区域必须设置辅助局部等电位联结。金属治疗床、金属柜体、金属管路、墙面金属构件统一接入LEB局部等电位箱。保护接地干线独立敷设，接地节点采用放热焊接，控制接地电阻，规避漏电与高频干扰风险，将患者接触区域电位差控制在安全限值以内。

施工主控项目清单： 1. 治疗室内所有外露金属构件全部接入局部等电位端子箱，无遗漏； 2. 等电位联结铜带截面、跨接工艺符合设计，焊接接头无虚焊； 3. 保护接地干线、室外接地极规格、埋设深度满足方案； 4. 接地电阻、等电位连续性现场实测达标； 5. 接地线路与高频功率线缆做好隔离，降低高频耦合； 6. 隐蔽工程影像、测试报告完整归档，用于医疗机房验收。

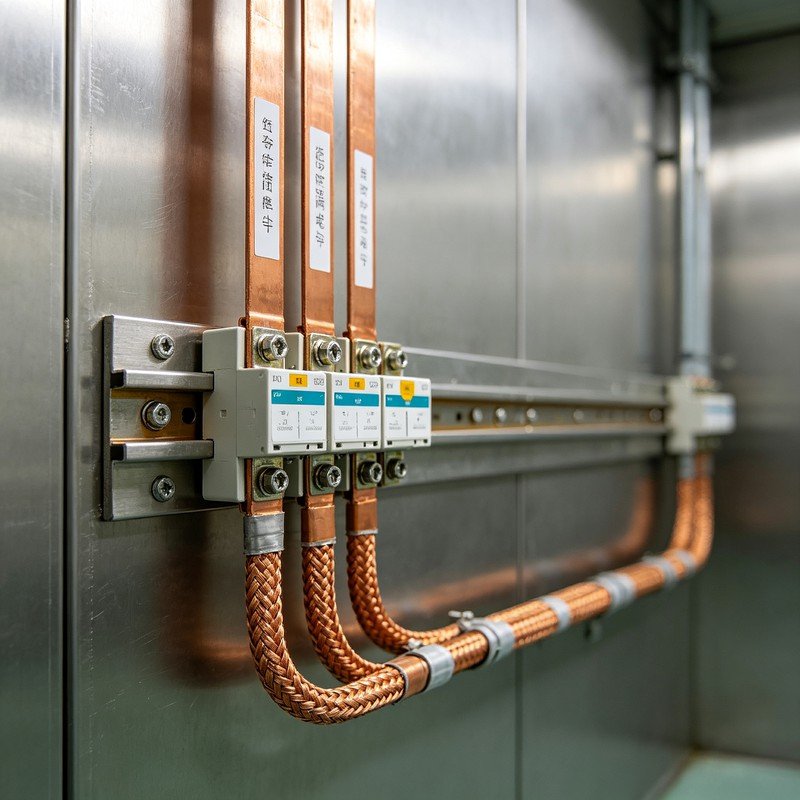

前期现场勘测，评估原有老旧接地系统缺陷，检测场地土壤电阻率，排查地下管线，制定改造方案，拆除原有老化简易接地链路，重新布设等电位网络。施工阶段，在治疗房间墙面、地面敷设等电位铜带，金属治疗床、金属管路、金属框架全部做跨接，接入LEB局部等电位端子箱，消除患者可触碰区域电位差。保护接地干线单独引出至室外接地网，接地极做好防腐处理，分层回填。

主控项目逐项检查，铜带敷设、焊接质量、绝缘隔离逐一核验，隐蔽工序全程拍照存档。竣工阶段，现场测试接地电阻、等电位连续性，核查接触电压安全指标。配合医疗设备厂家调试高频治疗设备，验证高频干扰抑制效果，保障设备输出稳定，消除漏电安全隐患。全套竣工资料、检测报告交付院方，满足医疗机房审厂验收标准。
