案例：清远医疗屏蔽室与EMC屏蔽室复合接地项目

清远综合检测实验室同步建设医疗屏蔽室与EMC屏蔽测试室，两套屏蔽房间在同一建筑内，两类房间接地需求完全不同：医疗屏蔽室需要低噪声工艺接地、局部等电位，保障微弱生物信号采集；EMC屏蔽室需要单点屏蔽接地，抑制地环路干扰。如果两套屏蔽房间接地系统不做分区隔离，EMC测试产生的干扰会通过地网串入医疗屏蔽室，医疗设备的地电位噪声反过来影响EMC测试，两套系统互相干扰，两个实验室都无法正常使用。复合屏蔽机房接地的难点，就是分区独立设计，室内接地隔离，室外统筹规划地网。

项目参照GB 50826-2012《电磁波暗室工程技术规范》、GB/T 51103-2015《电磁屏蔽室工程施工及质量验收规范》、JGJ312-2013《医疗建筑电气设计规范》。医疗屏蔽室工艺接地、EMC屏蔽壳体接地分别设置独立引下线，室内两套接地链路相互隔离，不共用铜排、线槽，在室外统一规划接地网。各屏蔽壳体实施单点接地，金属构件全面等电位联结，全部接头采用放热焊接。清远地处山区，土壤电阻率偏高，方案配套深井接地+降阻处理，降低接地电阻。

施工主控项目清单： 1. 医疗屏蔽室、EMC屏蔽室两套接地引下线室内相互绝缘隔离，禁止混接； 2. 两套屏蔽壳体均采用单点接地，壳体金属构件等电位跨接完整； 3. 高土壤电阻率场地，深井接地极布设、降阻材料回填符合设计； 4. 所有接地连接节点放热焊接，接头导电连续，无虚焊； 5. 接地电阻、绝缘电阻、壳体导电连续性现场实测合格； 6. 分区隐蔽工程影像、分项检测报告完整归档，作为整体竣工验收资料。

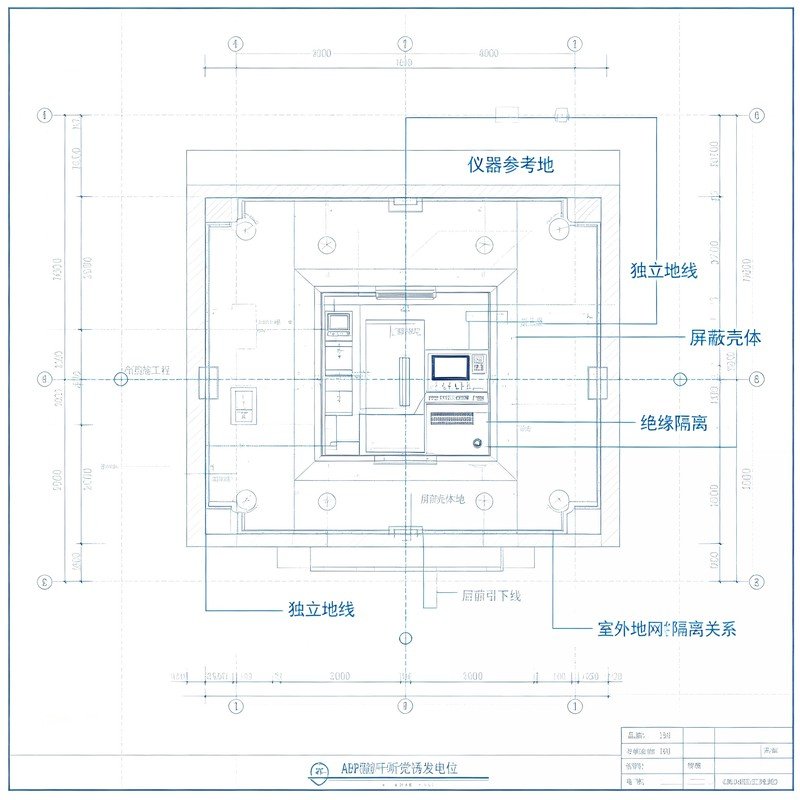

前期现场勘测，实测山区场地土壤电阻率，勘察地下岩层分布，评估开挖难度与地下管线，分别针对医疗屏蔽室、EMC屏蔽室两套场景独立设计接地方案。针对清远山区高阻土壤，选用深井接地结合降阻材料方案，把接地电阻控制在设计指标内。施工阶段，分开布设两套屏蔽房间的接地汇流排与引下线，室内两套接地系统完全隔离，不共用任何导体。

医疗屏蔽室内部增设局部等电位联结，满足医疗场所安全要求；EMC屏蔽室壳体单点接地，抑制地环路干扰。室外地网统一布设深井接地极，分层回填降阻材料，做好接地极防腐防护。主控项目分区域逐项验收，每个屏蔽房间隐蔽工程分开拍照存档。竣工之后分区开展接地电阻、绝缘电阻、屏蔽效能测试，验证两套系统互不干扰，医疗检测、EMC测试均可独立稳定运行，全套竣工资料交付实验室。
