案例：佛山检测实验室医疗屏蔽室与EMC屏蔽室复合接地项目

佛山第三方检测实验室同步建设医疗屏蔽室、EMC屏蔽测试室，两套屏蔽房共处同一楼宇，接地诉求差异大：医疗屏蔽室需要低噪声工艺接地与局部等电位，保障微弱生物信号采集；EMC屏蔽室执行单点屏蔽接地，抑制地环路干扰。若两套接地系统室内混接，EMC测试干扰会窜入医疗屏蔽室，医疗设备地噪声也会干扰EMC测试，互相干扰致使实验室无法投入使用。复合屏蔽机房接地难点在于室内接地隔离，室外地网统筹规划。

项目执行标准参照GB 50826‑2012《电磁波暗室工程技术规范》、GB/T 51103‑2015《电磁屏蔽室工程施工及质量验收规范》、JGJ312‑2013《医疗建筑电气设计规范》。医疗屏蔽室工艺接地、EMC屏蔽壳体接地分别布设独立引下线，室内两套接地链路完全隔离，铜排、线槽互不共用；室外统一建设联合接地网。各屏蔽壳体做单点接地，全部金属构件完成等电位联结，所有接头采用放热焊接。佛山场地存在局部淤泥质土层，地下水位偏高，做好接地极防腐，采用水平地网配合垂直接地极优化，将接地电阻控制在设计指标。

施工主控项目清单

• 1. 医疗屏蔽室、EMC屏蔽室两套接地引下线室内绝缘隔离，严禁混接；
• 2. 两套屏蔽壳体全部单点接地，壳体金属构件等电位跨接完整可靠；
• 3. 针对本地淤泥‑黏土地层，接地极布设、降阻回填、防腐防护满足设计；
• 4. 接地全部节点放热焊接，保证导电连续，杜绝虚焊；
• 5. 接地电阻、绝缘电阻、壳体导电连续性现场实测全部合格；
• 6. 分区隐蔽工程影像、分项检测报告完整归档，作为竣工验收资料。

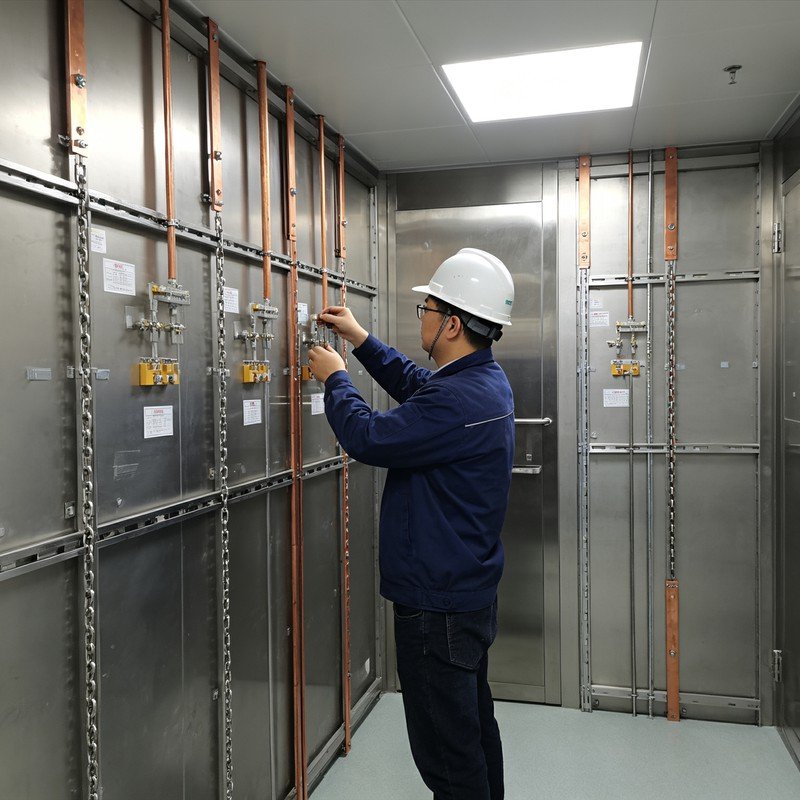

前期开展现场勘测，实测场地土壤电阻率，排查淤泥层分布、地下管线，针对医疗、EMC两套屏蔽场景分别定制接地方案。结合佛山地下水位偏高特点，接地极强化防腐处理，室外布设联合接地网。施工阶段分开敷设两套屏蔽房间接地汇流排与引下线，室内接地系统物理隔离，不共用任何导体。

医疗屏蔽室内部增设局部等电位联结，满足医疗场所安全规范；EMC屏蔽室壳体单点接地，消除地环路干扰。室外地网水平导体搭配垂直接地极，做好接地体防腐防护。主控项目分区域逐项验收，各屏蔽房间隐蔽工程分别拍照存档。竣工后分区测试接地电阻、绝缘电阻以及屏蔽效能，验证两套系统互不串扰，医疗检测、EMC测试均可稳定运行，全套竣工检测资料完整交付实验室。
