佛山精密仪器厂房ESD系统电阻接地工程案例

佛山精密光学仪器厂房，用于光学镜头组装与检测，对静电防护要求高，要求独立ESD接地小于1Ω。惠州市惠发科技承接本项目独立ESD地网、防静电地坪、导电铜箔敷设、系统电阻竣工验收工程，遵循SJ/T10694、GB50944-2013规范。

原有痛点：旧车间ESD地网与防雷、保护地混接，造成地电位差，设备出现信号干扰；系统对地电阻超标，静电无法快速泄放。

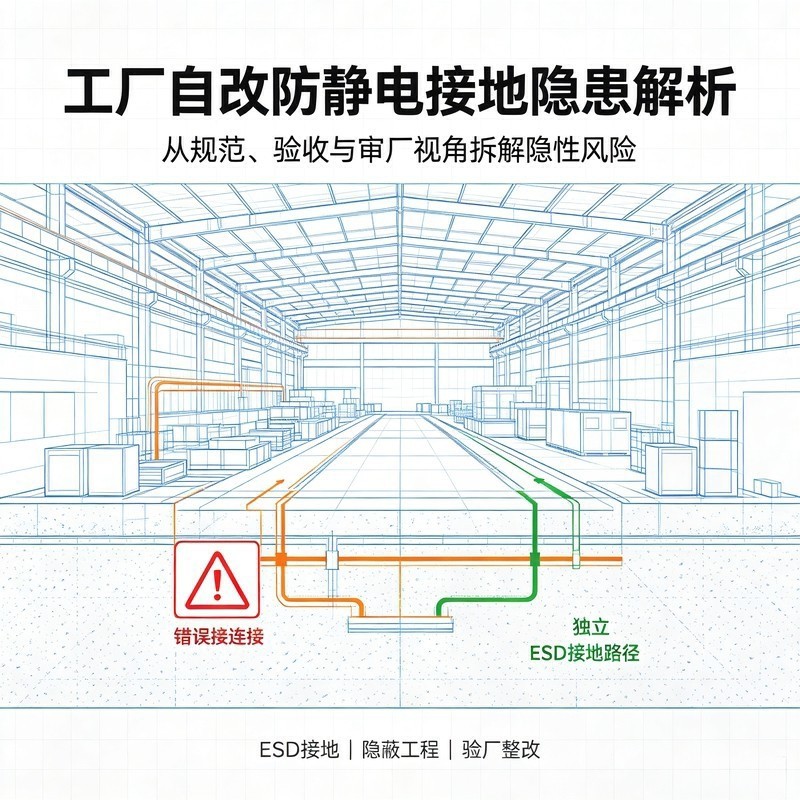

施工方案：新建室外独立低阻接地网，与其他接地系统隔离大于20米；车间地坪下铺设导电铜箔网格，放射式布线连接至独立接地端子箱，禁止菊花链串联。竣工开展系统电阻全区域测试，整套ESD泄放链路系统电阻达标，室外接地电阻实测0.8Ω，满足精密车间小于1Ω的严苛指标。

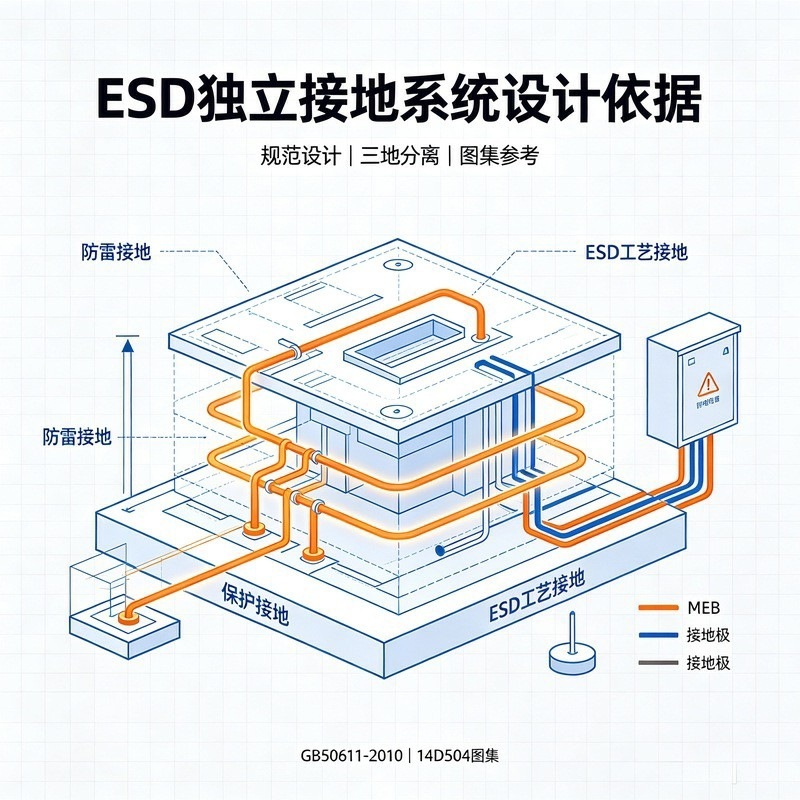

项目总结：系统电阻反映从地板到大地完整泄放链路，不只是地网电阻，铜箔搭接、端子连接质量、布线方式都会直接影响系统电阻，是高端精密车间ESD验收一票否决项。
