深圳工厂电气安全整改案例｜0.4kV接地极25Ω工况触电风险验算与安全优化

本项目为深圳宝安某制造工厂电气安全专项整改工程，厂区为常规0.4kV三相四线低压配电系统，现场接地极实测对地电阻普遍为22Ω–25Ω，刚好满足NEC250.53最低豁免标准。企业安监部门审核时提出重大隐患：单靠25Ω接地极无法保障人身触电安全，厂区潮湿工位、金属操作台存在极高触电风险。我方进场后通过专业电流验算、安全风险评估、配电保护优化、ESD工位安全升级，完成全厂电气安全闭环整改。

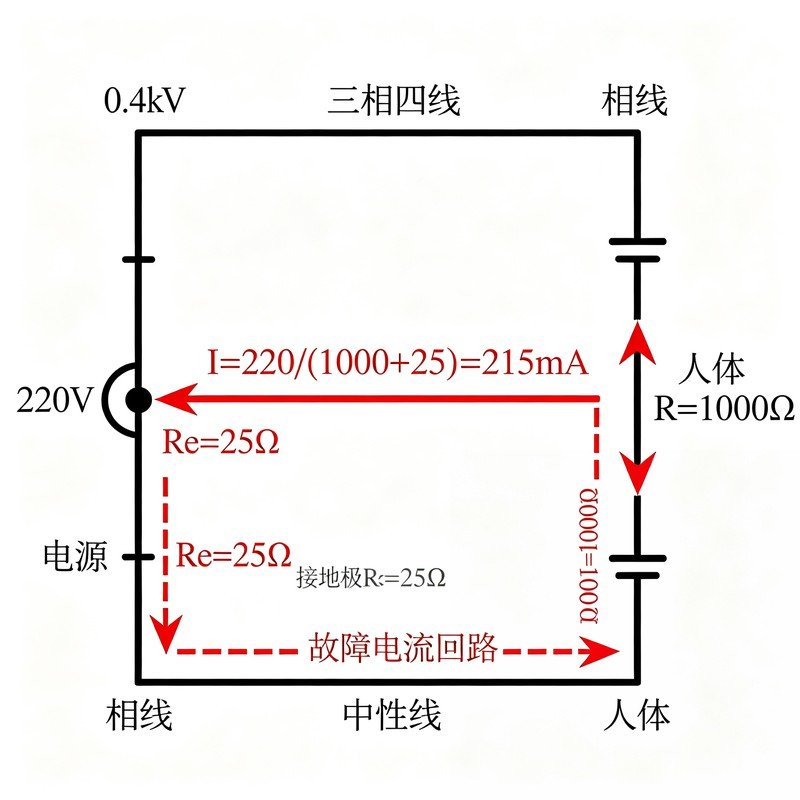

在0.4kV低压系统中，很多工程人员存在误区：认为接地极达到25Ω即为安全接地。通过标准电气验算可清晰证明：25Ω仅为规范接地极布设豁免条件，绝非人身安全接地标准。本次验算采用真实工程模型：相电压220V、接地极电阻Re=25Ω，分别对湿手、常规干燥、高阻人体三种工况进行触电电流计算。

验算结果显示：湿手工况人体电阻1000Ω，触电电流高达215mA，远超50mA心室颤动致死阈值，属于致命风险；常规干燥人体5000Ω，触电电流43.8mA，接近致死临界值；高阻干燥人体10000Ω，电流21.9mA，仍会造成肌肉痉挛、无法脱离电源。数据充分证明：NEC25Ω接地极完全不足以保障人身触电安全。

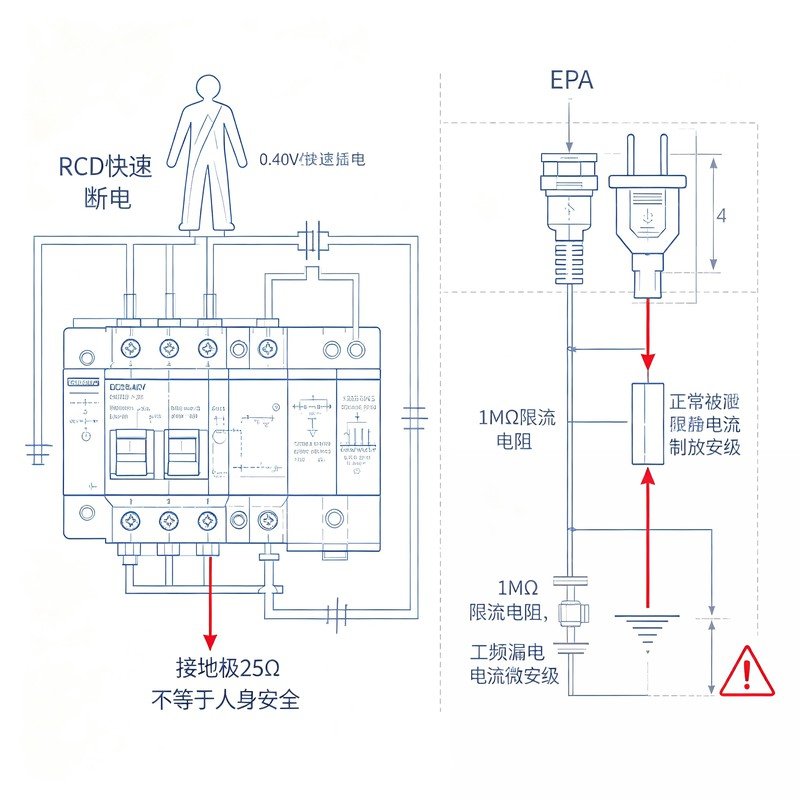

项目核心整改逻辑分为两大板块：低压配电系统安全升级 + ESD工位防静电安全优化。配电端，我方完善全厂RCD漏电保护布设，对潮湿工位、金属设备、移动设备全部加装高灵敏度漏电保护器，依靠快速跳闸切断电源实现人身防护，不再单纯依赖接地极泄放电流。同时规整全厂PE保护地线，保证地线连续性、低阻抗、无断点。

针对车间大量EPA防静电工位，我方全部更换美标1MΩ限流接地插头，从源头解决工频漏电触电隐患。1MΩ电阻在静电工况下不影响泄放效率，在漏电工况下可将工频电流限制至微安级别，实现工位防静电、防触电双重保护，彻底解决传统工位接地“防静电不防电”的安全漏洞。

同时我方对全厂接地系统做升级优化，将原本25Ω左右的达标底线，整体优化至4Ω以内，关键精密工位达到1Ω低阻，大幅提升故障电流泄放效率、均衡全域电位，降低设备壳体带电、电位漂移、弱电干扰问题。

本次整改通过科学电流验算、规范风险评估、软硬件双重升级，彻底消除厂区低压触电重大隐患，完善防静电安全体系，顺利通过安监复查与企业内部电气专项验收，成为工厂低压电气安全整改标杆项目。
