肇庆四会SMT‑EPA接地改造案例｜解决静电吸附造成元件偏移不良

提到SMT片式电阻电容偏移，工程师通常优先排查贴片机、吸嘴、锡膏、回流震动。很多工厂忽略：EPA防静电接地失效带来的静电吸附，会放大元件偏移、飞料、立碑等外观不良。肇庆四会启元电子有限公司就遇到该类制程困扰，静电不仅会损坏芯片，也会直接干扰SMT贴装工艺稳定性。

案例现场情况

该企业SMT产线批量生产0603片式元件，AOI大量报警元件X‑Y方向偏移，部分偏移已经达到拒收阈值。前期更换吸嘴、调整锡膏参数，不良只能小幅下降，无法彻底根治。

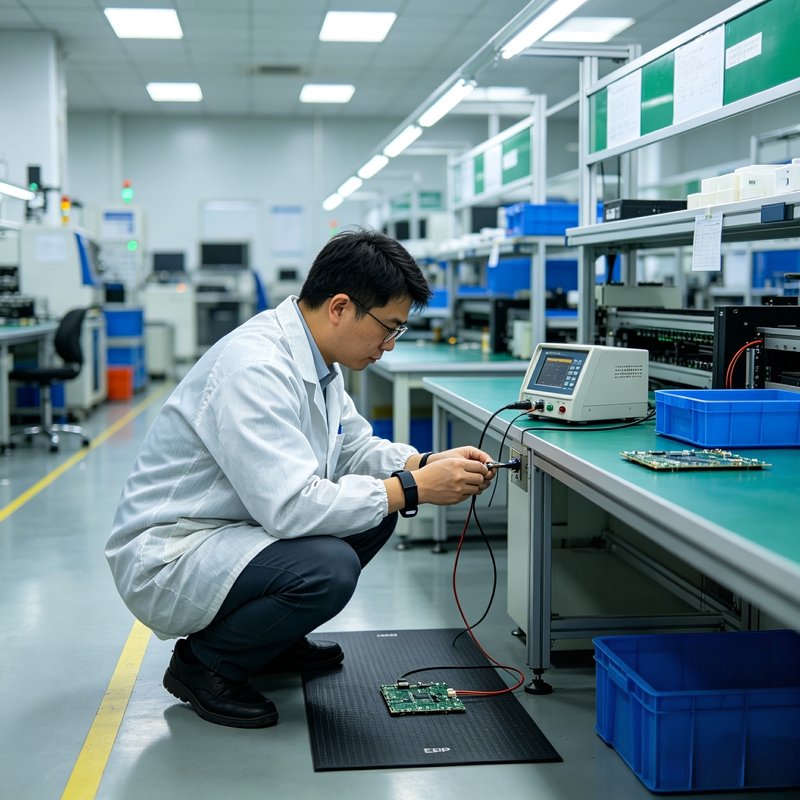

现场测量EPA工位：部分防静电桌垫接地电阻超标，桌垫接地端子虚接，工位静电泄放通路不稳定。PCB与元器件在工位产生静电荷，贴装后出现静电吸附拉扯，回流熔融阶段加剧元件偏移。对照SMT检验标准，X向偏移＞1/2W、Y向封头覆盖小于5mil直接判定拒收。

双重根因：工艺缺陷叠加EPA接地隐患

• 贴片机吸嘴轻微磨损、回流炉链条震动是基础工艺诱因；
• EPA防静电桌垫接地虚接，静电无法及时泄放，PCB、片式元件积累静电；
• 周转托盘接地失效，元器件转运过程积累静电荷，贴装后发生静电吸附位移；
• 车间湿度波动大，进一步加剧静电产生。

工艺+EPA接地同步整改措施

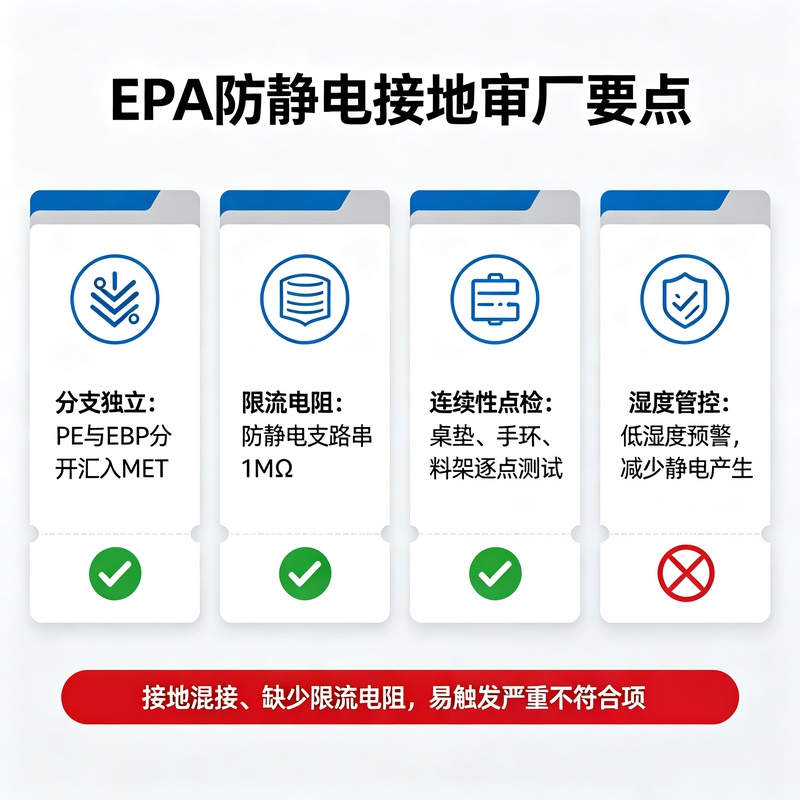

1. 修复EPA工位接地：紧固桌垫接地端子，测试桌垫对地电阻，纳入每班点检；

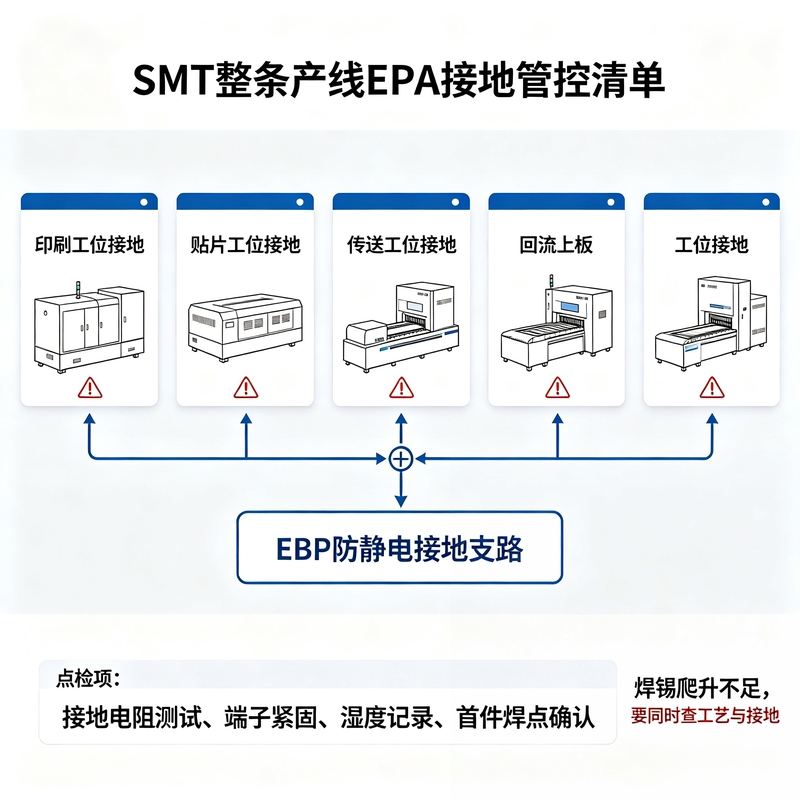

2. 防静电周转托盘全部接入EBP防静电接地分支，保证静电可泄放；
3. 车间增加湿度管控，避免低湿度环境静电大量累积；
4. 定期更换贴片机磨损吸嘴，维护回流炉传动链条；
5. 建立SMT车间EPA接地台账，留存工位对地电阻测试记录，用于客户审厂。

改善结果

同步优化工艺与EPA接地系统后，片式元件偏移不良率由4.1%下降至0.2%。

品质提示：ESD防静电不只是防止芯片击穿，静电吸附也会干扰SMT贴装制程；EPA接地点检不只是保护器件，同时可以减少外观制程不良。
