江门开平EPA防静电接地工程案例｜解决ESD隐性器件间歇失效

电子制造工厂经常遇到一类疑难质量问题：SMT生产完成后，ICT、FCT整机功能测试全部合格，产品交付客户后，却随机出现间歇性死机、信号异常。故障复现难度高，返厂复测有时恢复正常，江门开平汇智工控科技有限公司就曾遭遇该类问题，很多企业忽略背后EPA防静电接地系统缺陷带来的ESD隐性损伤。

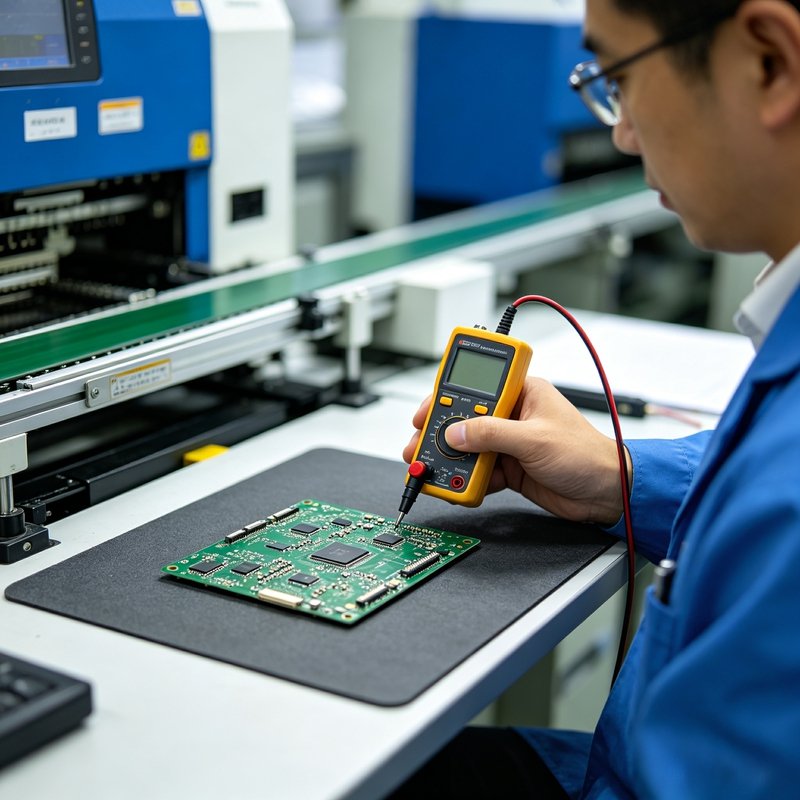

现场案例背景

该公司生产MOSFET控制板，产线电气测试全部Pass。流入客户端整机老化测试，8‑10%产品随机出现死机。切片分析确认MOSFET栅极出现微小击穿孔，器件没有完全短路烧毁，属于典型ESD间歇性隐性损伤。行业统计静电损坏器件中，10%为直接烧毁，90%为间歇性隐性失效，普通电测无法检出。

根因：EPA防静电接地系统多处隐患

• 防静电桌垫、手环公共接地点与设备PE保护地直接混接，未设置独立EBP防静电分支；
• EPA工位缺少1MΩ限流电阻，防静电接地架构不符合GB50944‑2013强制条文；
• 部分工位手环接地端子虚接，接地时通时断；
• 秋冬车间湿度偏低，缺少湿度联锁预警，静电风险进一步放大；
• 物料周转没有全程使用静电屏蔽料盒，转运环节持续暴露于静电威胁。

EPA接地&ESD防护整改落地

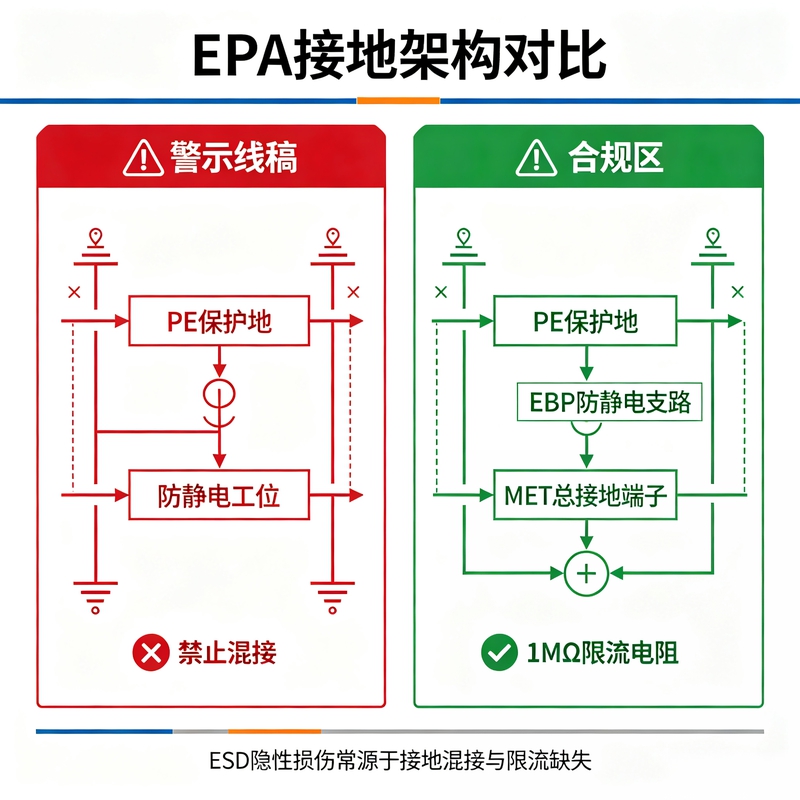

1. 重构接地架构：保护接地PE与EPA防静电EBP分支相互独立，统一汇入MET总接地端子；
2. 所有防静电工位加装合规1MΩ限流电阻，落实软接地规范；
3. 手环系统更换为在线接地监控报警器，工位接地异常立刻声光报警；
4. 桌垫、周转料盒、周转车全部纳入每日点检清单，留存接地电阻测试记录；
5. 增加车间湿度监控，湿度低于35%触发预警，敏感器件仅允许在EPA区域拆装；
6. 要求供应商来料必须使用防静电屏蔽包装。

改善效果与审厂提示

完成EPA接地体系改造后，客户端间歇性ESD故障由接近10%下降至0.3%以内，顺利通过IATF16949客户审厂。

审厂重点提示：仅仅佩戴手环不能实现ESD防护，EPA接地架构、限流电阻、接地连续性、完整测试台账，都是客户审厂强制核查项。接地混接、缺少限流电阻会直接开出严重不符合项。
