参考《电子工业静电防护技术与管理》｜电子零部件工厂EPA硬件+ESD管理体系一体化整改案例

本案例为广东某电子零部件生产工厂升级改造项目。改造前现状：工厂已经铺设防静电地板、采购防静电工作台，但是完全参照《电子工业静电防护技术与管理》书中描述的“重硬件轻管理”典型现象。 硬件端：接地系统存在MM/HBM端子回路混接，部分工位地线串联；多台Plasma等离子设备外壳串联接地； 管理端：EPA无清晰边界标识；缺少完整ESD四级文件；无规范点检台账；人员培训只有口头宣讲；从未开展ESD内审、管理评审；生产过程HBM、MM、CDM带来元器件偶发隐性失效，客户供应链ESD‑S20.20审核开出多项严重不符合项。 项目参照书本理论，执行硬件工程改造+EPA管理体系同步策划落地，硬件、管理双闭环，最终顺利通过客户ESD审核。

一、前期勘测风险识别（对应书本P阶段策划）

现场勘测完成风险识别： 1、器件对HBM人体、MM机器、CDM带电器件放电敏感，存在大量潜在隐性失效风险； 2、敏感工序覆盖来料、组装、测试、仓储全流程； 3、硬件问题：接地串联、MM/HBM混接、Plasma设备串联接地； 4、管理缺口：EPA边界缺失、无四级体系文件、无点检记录、无培训档案、无内审管理评审。 输出整体方案：硬件接地重构 + EPA体系全套策划，PDCA全流程闭环。

二、硬件工程实施（技术层面）

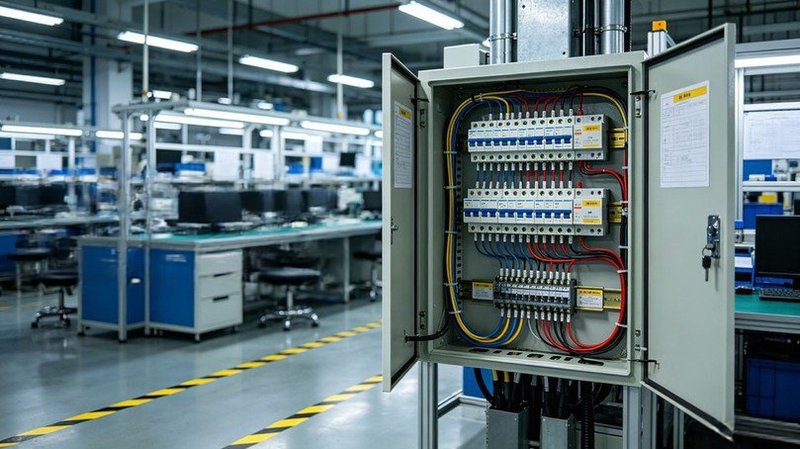

1、增设ESD‑LEB局部等电位端子箱，分开MM硬接地端子排、HBM软接地端子排；MM专接设备机架、Plasma等离子外壳金属工装，一机一独立并联支路；HBM专接工作台台垫、腕带，每条回路配置1MΩ限流电阻，端子排本体隔离，仅在LEB箱内等电位汇集； 2、废除全部串联地线，所有工位、设备改为独立并联接线；接地接点全数隐蔽检测，通路电阻≤0.1Ω；按需实现4Ω常规接地； 3、关键绝缘物料工位配置离子风机，管控CDM模型放电风险； 4、完善EPA黄黑斑马线边界、警示牌、接地端子标识； 5、完善车间温湿度监测，维持45‑65%RH，降低静电产生概率。

三、ESD管理体系搭建（管理层面，参照书本体系框架）

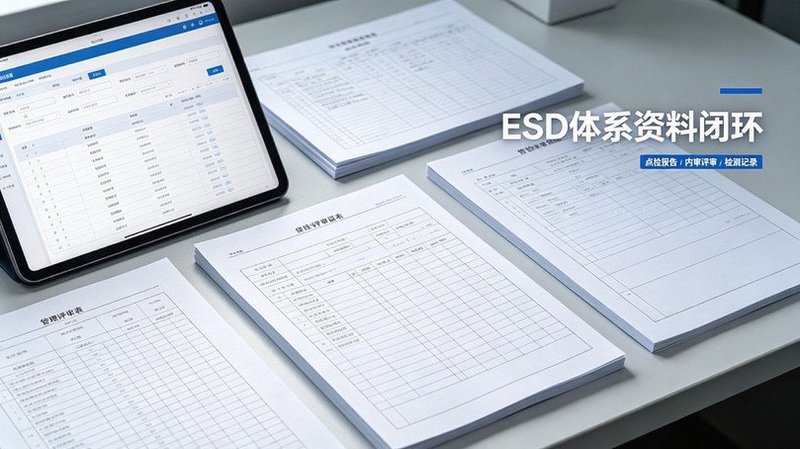

1、输出全套ESD四级文件：管理手册、程序文件、作业指导书、全套表单模板； 2、建立周期性点检机制：腕带周检、离子风机月检、接地季度复测； 3、编制人员培训课件，分层开展培训，留存签到、考核记录，覆盖员工、访客； 4、输出供方ESD传递要求模板，用于供应商管理； 5、指导企业完成首次ESD内部审核，输出内审报告，识别不符合项；指导最高管理者完成管理评审，落实资源与改进计划，完整跑通PDCA循环。

四、系统检测、整改闭环与项目总结

项目完工开展全套系统检测：接地通路电阻、地面表面/对地电阻、离子风机性能、温湿度全部达标；内审发现的问题全部完成整改闭环。 本项目验证书本核心观点：静电防护是硬件工程+管理体系并行的系统工程，只做硬件无法抵御HBM/MM/CDM带来的隐性器件失效。改造完成后，车间元器件偶发隐性不良大幅下降，企业顺利通过客户ANSI/ESD S20.20供应链审核。同类型电子零部件工厂可参考本一体化整改思路。
