职校RST可靠性实验室+化验室搬迁项目，参照《电子工业静电防护技术与管理》工程+教学体系建设案例

本案例为职业院校产教融合实训基地升级项目，新增RST可靠性测试实验室，化验室由楼层西北角搬迁至RST实验室相邻位置。实验室承担两大用途：一是元器件静电可靠性工程测试；二是面向学生开展静电防护教学，演示HBM人体、MM机器、CDM带电器件三类放电模型。项目参照《电子工业静电防护技术与管理》一书，既完成符合DG/TJ08‑83‑2009的EPA硬件工程，又同步输出适配教学使用的ESD台账、培训课件，兼顾竣工验收、办学评估与实训教学双重需求。

一、前期勘测与需求梳理

项目双重需求：工程层面要建成二级EPA防静电工作区，满足元器件可靠性试验；教学层面需要可以开展HBM、MM、CDM静电放电演示实训；化验室搬迁后精密仪器要抑制地环路噪声。 前期排查原有实训室历史问题：接地存在串联，缺少独立LEB‑MM‑HBM端子箱，无EPA标识，缺少适配教学的静电防护资料。 按照书本思路，硬件工程与教学管理资料同步规划，避免硬件完工后再补充教学素材。

二、硬件工程实施内容

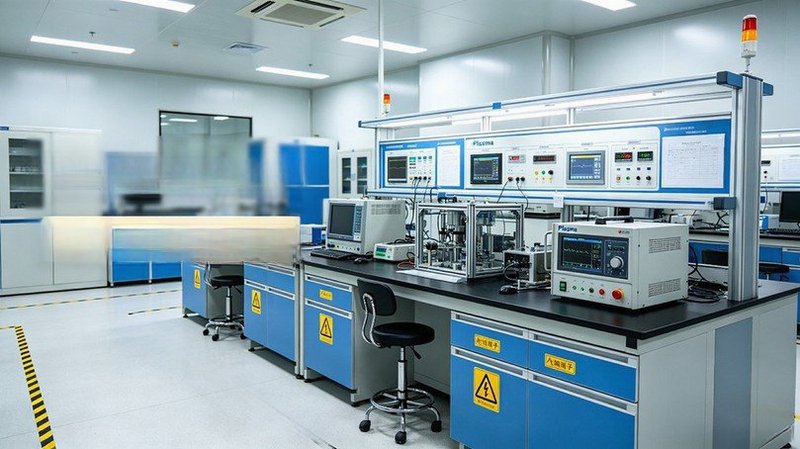

1、地面：RST实验室、搬迁化验室、原有实训室统一铺设防静电PVC地板，地下布设接地铜网格，交叉点锡焊焊接； 2、接地系统：配置ESD‑LEB局部等电位端子箱，区分MM硬接地端子排、HBM软接地端子排；RST实验室Plasma试验设备金属工装全部独立支路接入MM；实训台腕带、台垫接入HBM，每回路串联1MΩ限流电阻；全部接点隐蔽检测，通路电阻≤0.1Ω；星型单点接地，强弱电管线分开，降低地环路干扰；按需配置4Ω接地指标； 3、装饰间接接地：金属门窗、轻钢吊顶框架做间接接地，消除孤立导体； 4、环境：配置温湿度监测设备，维持18‑28℃，RH45‑65%； 5、EPA标识：实验室、化验室、实训区设置警示牌，地面黄黑EPA边界斑马线，接地端子粘贴标识。

三、配套教学与管理资料输出（参考书本知识体系）

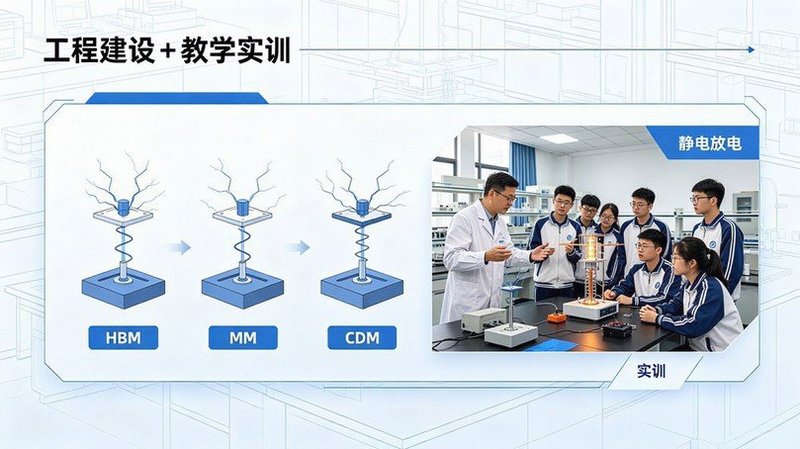

结合《电子工业静电防护技术与管理》的静电基础、三类放电模型、PDCA管理框架，输出院校专用交付资料： 1、工程归档资料：竣工图纸、材料见证取样报告、隐蔽工程记录、系统性能检测报告、验收表格，用于院校竣工验收、办学条件评估； 2、实训教学素材：HBM人体模型、MM机器模型、CDM带电器件模型教学课件；EPA操作实训指导书； 3、实训室管理台账模板：点检记录表、人员培训签到考核模板，模拟工厂企业ESD管理模式，让学生在校接触企业真实EPA管理流程。

四、项目总结

该项目不同于单纯工厂改造，硬件防静电工程之外，把书本静电防护理论转化成可实操的教学资源。RST实验室可完成元器件可靠性测试，也可以给学生直观演示三类静电放电失效机理；搬迁化验室和RST实验室紧邻，优化样品流转。项目顺利完成校方竣工验收，实训资源投入日常教学。国内同类技工院校、职业中专RST实验室、化验室搬迁项目，可以参考本项目“工程建设+教学资料同步交付”模式。
