广州南沙车规通信模组洁净SMT及测试车间ESD整改案例

项目概况

广州南沙某车规电子制造企业，主营车载通信模组、车载智能终端，产品供应国内主流整车厂，工厂配套十万级洁净SMT产线、集中模组老化测试车间。整车厂年度ANSI/ESD S20.20体系审厂，开出多项严重不符合项：第一，洁净SMT产线将洁净车间等同于EPA防静电区，自动化流水线多处存在浮空孤立导体，流水线内部夹具金属件未接入ESD‑LEB接地网络，接地大量采用菊花链串联方式；第二，车载模组老化测试工位，多组测试夹具外壳接地，但夹具内部金属转接板、探针基座为浮空状态，未做等电位搭接；第三，SMT出料、模组上料绝缘治具点位缺少离子中和设备，存在CDM带电放电风险；第四，ESD管理体系不完善，缺少浮空导体专项排查流程，洁净记录与静电检测台账脱节，隐蔽接地铜箔网格没有分段验收记录。客户给出限期整改，不通过将暂停新产品准入。企业委托惠州市惠发科技完成现场勘测诊断与EPA防静电整体改造。

惠发科技工程师参照《工厂防静电工艺规范》、ANSI/ESD S20.20、IEC61340‑5‑1、AEC‑Q101标准，开展全车间风险勘测，识别四大核心风险：①洁净SMT流水线大量串联菊花链接地，流水线内部翻转治具、移动载板夹具形成浮空导体，洁净车间持续振动造成端子松动；②模组老化测试工位，夹具护罩内部隐蔽浮空金属件，没有接入ESD‑LEB接地；③SMT出料、模组上料缺少离子风棒，绝缘治具诱发CDM放电；④ESD管控SOP没有适配洁净车间工况，没有浮空导体月度排查机制，接地、离子设备点检记录与洁净台账互相独立，CAPA闭环整改流程缺失，台账无法支撑整车厂审厂。

改造实施方案

1、重构EPA防静电分级防护区域：SMT上料、贴装、回流焊后裸板检测、车载模组组装划分为A级EPA；设置洁净‑非洁净独立来料物料缓冲区；库房、外壳装配划为非EPA；完善EPA静电警示标识，修订物料进出EPA管理SOP，禁止普通绝缘塑料周转容器直接进入A级EPA，兼顾洁净管理流程与静电防护流程。

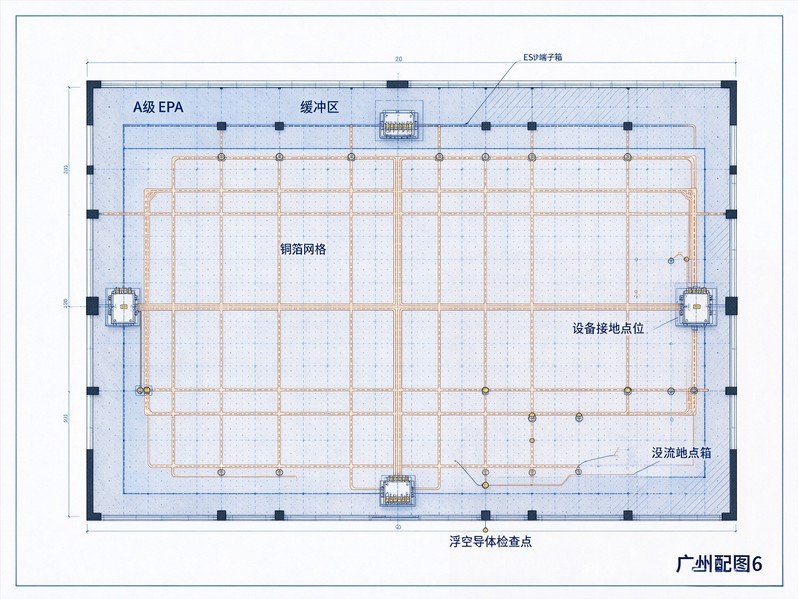

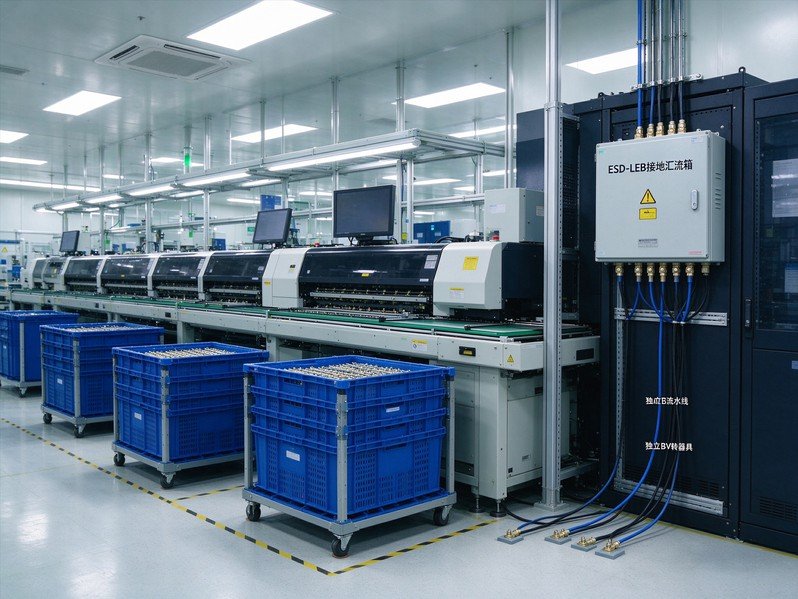

2、重建完整ESD‑LEB星形汇流等电位接地网络，对洁净地坪预埋接地铜箔网格断点位置补接修复，执行分段导通隐蔽验收；废除全部菊花链串联接地，敷设全新防静电接地主干线，安装带防松垫片密封型ESD‑LEB接地汇流端子箱；SMT贴片机、AOI、流水线机架、每一套老化测试工装布设独立BVR接地支线；拆开测试夹具护罩，把内部金属转接件、探针基座全部做等电位搭接，彻底消除隐蔽浮空孤立导体；车间全部金属机架、工装完成等电位连接；严格执行ESD‑LEB地网在联合接地体单点汇合规范，杜绝双独立地网风险；施工完成逐点复测接地电阻、跨点等电位压差，留存洁净隐蔽工程完整测试验收记录。

3、防控CDM静电风险：SMT出料口、车载模组上料周转点位加装离子风棒，中和绝缘治具表面积聚电荷；全部普通塑料周转盒替换静电耗散型车规电子专用周转器具；优化洁净车间空调加湿系统，A级EPA区把相对湿度稳定维持45‑60%RH，平衡洁净工艺与静电防护要求。

4、搭建适配洁净车规车间ESD软件管理体系：编制洁净SMT车间专属ESD管理SOP，新增浮空孤立导体月度专项排查流程；明确日检、周检、月检、季度检测清单，把静电检测记录和洁净车间环境记录合并归档；开展全员车规电子ESD专项培训；建立季度ESD内审评审，形成风险识别‑整改‑复测‑闭环CAPA流程，补齐整车厂审厂全部文档资料。

项目验收效果

整体改造全部施工完成，多点复测ESD‑LEB接地电阻、跨点等电位压差、洁净地坪铜箔网格导通全部达标；SMT与测试工位浮空导体隐患全部消除；离子中和设备正常投用；EPA分级分区清晰；全套ESD检测台账、浮空导体排查记录、洁净隐蔽工程验收资料完整归档。下游整车厂再次开展ANSI/ESD S20.20审厂，车间EPA防静电体系一次性审核通过。改造之后，车载通信模组CDM、MM静电带来隐性失效不良率明显下降。企业后续将浮空导体专项排查纳入常态化月度内审，每年委托惠发科技提供年度接地复测、车规ESD内审辅导，持续维护洁净SMT车间防静电安全体系。
