深圳坪山半导体 IC 封装及探针测试车间 ESD 体系整改案例

深圳坪山半导体IC封装及探针测试车间ESD体系整改案例

项目概况

深圳坪山某半导体企业,主营IC芯片封装、晶圆探针测试,产品供应消费电子与工业控制客户。下游半导体客户参照两份手册要求开展ESD体系审厂,开出多项严重不符合项:第一,人员防静电腕带部分使用无线手环,部分有线手环缺少1MΩ限流电阻,没有每日人体综合电阻测试记录;第二,固晶、键合、探针测试工位大量采用菊花链串联ESD‑LEB接地,探针夹具内部存在多处隐蔽浮空孤立导体;第三,周转托盘存在非防静电普通黑色塑料料盘,离子风机从未清扫放电针,存在反极性带电风险;第四,没有按照手册建立分级周期点检检查表,接地、离子设备、垫材表面电阻检测记录缺失,没有浮空导体专项内审流程。客户给出限期整改,不通过将暂停新产品导入。企业委托惠州市惠发科技开展现场勘测诊断与EPA防静电整体改造。

惠发科技工程师现场勘测,对照《工厂防静电工艺规范》、《工厂防静电对策手册集(第二版)》检查表逐项核对,识别四大核心风险:①人员防护不合规,无线手环混用,手环缺失1MΩ限流,缺少每日人体阻值点检;②接地采用菊花链串联,探针夹具护罩内部金属转接件浮空,设备振动造成端子松动;③部分周转托盘材质不达标,离子风机电极积灰未做清扫维护,存在CDM放电风险;④没有建立手册要求的日/周/月/季度分级点检确认一览表,没有浮空导体专项排查SOP,检测台账不全,CAPA闭环流程缺失。

改造实施方案

1、重构EPA防静电分级防护区域:固晶、键合、探针测试划分为A级EPA;设置独立来料物料缓冲区;库房、外壳封装划为非EPA;完善EPA静电警示标识;修订物料进出EPA管理SOP,普通绝缘塑料、泡沫禁止直接进入A级EPA。严格落实人员管控:全部淘汰无线手环,统一更换内置1MΩ限流电阻的有线防静电腕带;车间入口增设人体综合测试仪,落实每日上岗手环、防静电鞋阻值检测,留存测试记录;外协、参观人员同样执行全套人体防静电流程。

2、重建完整ESD‑LEB星形汇流等电位接地网络,废除全部菊花链串联接地;敷设全新防静电接地主干线,安装带防松垫片密封型ESD‑LEB接地汇流端子箱;固晶机、键合机、每一台探针测试机布设独立BVR接地支线;拆开全部探针夹具护罩,内部金属转接件、探针基座全部完成等电位搭接,消除隐蔽浮空孤立导体;金属工装回路增加1MΩ限流电阻;工作台垫、地垫重新确认表面电阻率7.5×10⁵~1.0×10⁹Ω/□;严格执行ESD‑LEB地网在联合接地体单点汇合,杜绝双独立地网风险;施工完成逐点复测接地电阻、跨点等电位压差,留存完整隐蔽工程验收记录。

3、管控CDM绝缘介质放电风险:全部普通黑色非防静电周转托盘更换为静电耗散型IC专用料盘、料管;对探针台、晶圆上料点位离子风棒,使用异丙醇彻底清扫放电针,校验离子平衡与衰减时间;编制离子设备维护作业指导书,明确清扫校验周期;优化车间空调加湿系统,A级EPA区稳定维持45‑60%RH,降低摩擦剥离起电。

4、参照两份手册防静电对策确认一览表搭建完整软件管理体系:编制半导体封装测试专属ESD管理SOP,新增浮空导体月度专项排查流程;建立日、周、月、季度分级点检检查表,明确温湿度、人体电阻、接地端子目视、离子风机清扫校验、垫材表面电阻率、浮空导体排查等项目;开展全员基于手册内容的防静电专项培训;建立季度ESD内审评审,形成风险识别‑整改‑复测‑闭环CAPA流程,补齐半导体客户审厂全套文档资料。

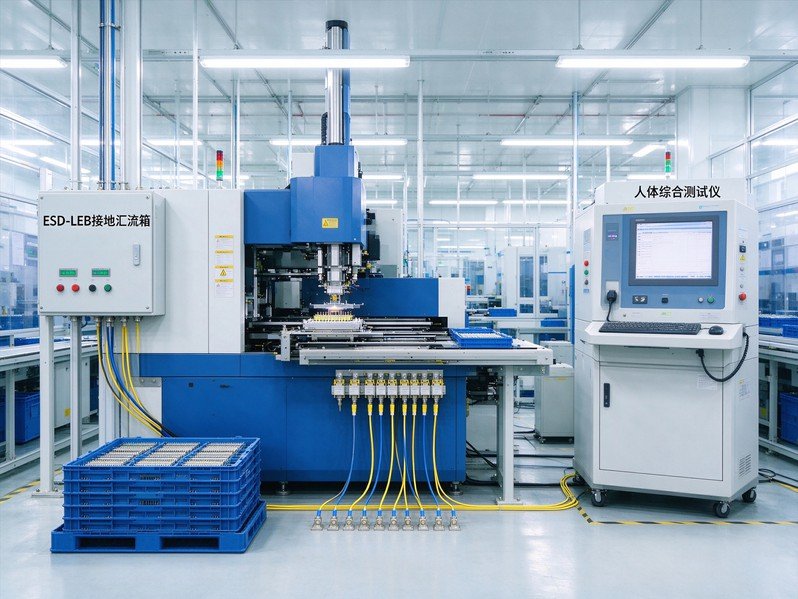

深圳坪山半导体改造后车间实景,固晶键合工位,ESD‑LEB接地汇流端子箱,入口人体综合测试仪,思源黑体标识

项目验收效果

整体改造施工完成,多点复测ESD‑LEB接地电阻、跨点等电位压差、工作台垫表面电阻率全部达标;人员手环1MΩ限流配置全部合规,浮空导体隐患全部消除;离子风机清扫校验合格;EPA分级分区清晰;全套点检检查表、浮空导体排查记录、检测台账完整归档。下游半导体客户ESD审厂一次性审核通过。改造之后,芯片静电潜在失效不良率明显下降。企业后续严格执行手册检查表制度,每年委托惠发科技提供年度接地复测、半导体ESD内审辅导,持续维持封装与探针测试车间防静电体系。

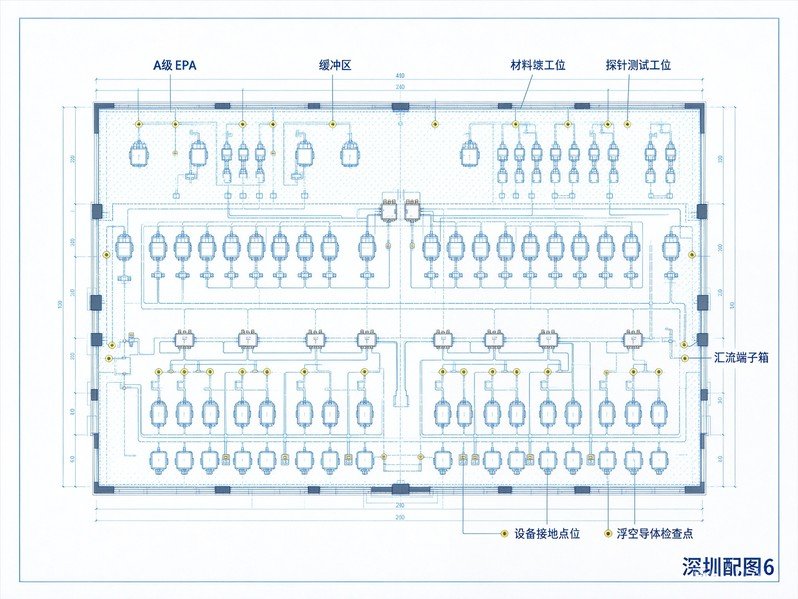

深圳坪山半导体车间完整ESD‑LEB星形接地网络平面总图,A级EPA、缓冲区、探针测试工位、浮空导体检查点位,思源黑体
