惠州仲恺PCBA及汽车电子测试车间ESD体系整改案例

项目概况

惠州仲恺某电子制造企业，主营PCBA组装、汽车电子控制板测试，产品供应消费电子和汽车电子客户。客户年度ESD审核发现多项不符合项：车间EPA边界不清，SMT高敏工序与普通组装工序混在一起；部分设备、测试仪器和金属夹具接地混乱，存在串联接地和临时接线；汽车电子测试夹具内部存在浮空导体；绝缘治具缺少离子中和措施；防静电物料管理和检测台账不完善。企业急需完成EPA分区和ESD-LEB接地改造。

惠发科技工程师现场勘测后，依据《工厂防静电工艺规范》和《工厂防静电对策手册集(第二版)》进行诊断。问题主要集中在四个方面：一是EPA分层缺失，高敏工序未单独隔离；二是ESD-LEB接地网络不完善，部分设备和工装未形成独立等电位连接；三是测试夹具内部金属件和绝缘治具风险未被识别；四是检查表、培训和台账体系不完整。

改造方案

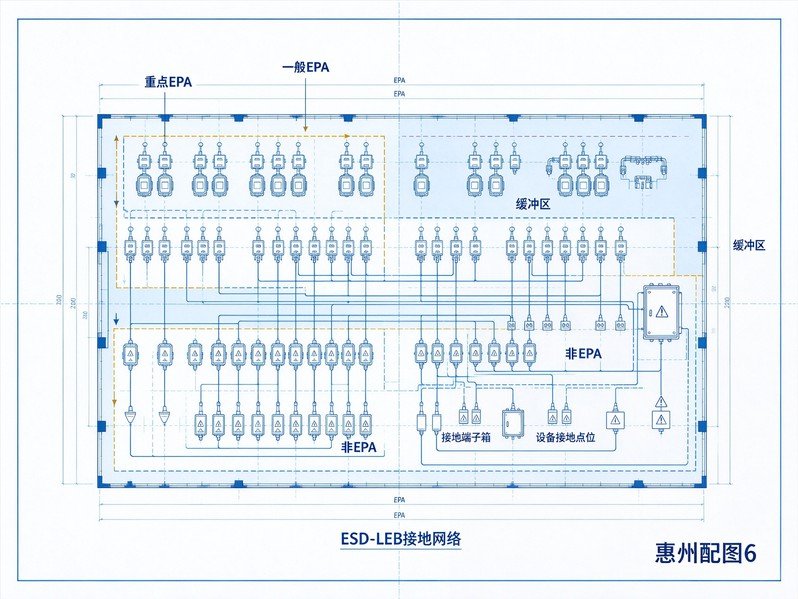

1、重新规划EPA分层防护区：将SMT上料、IC分装、裸板测试、汽车电子测试划为重点EPA；将插件、组装、包装划为一般EPA或缓冲区；仓库和非敏感区域划为非EPA。明确边界标识、物料流向和人员进出要求。

2、重建ESD-LEB等电位接地网络：敷设防静电接地主干线，安装分区ESD-LEB接地端子箱；SMT设备、测试仪器、金属夹具、周转车采用独立支线接入；对测试夹具内部金属件进行等电位搭接；检查工作台垫、地垫和周转器具的表面电阻；ESD-LEB地网与建筑接地系统可靠连接。

3、控制绝缘治具CDM风险：对测试工位绝缘治具进行起电评估，配置离子风机；清理和校验离子设备；普通塑料周转盒和泡沫退出重点EPA，更换为防静电托盘和周转箱；控制车间温湿度，减少摩擦起电。

4、建立检查表和台账体系：参照《工厂防静电对策手册集(第二版)》的确认表思路，建立日检、周检、月检和季度点检制度，记录温湿度、腕带、鞋具、接地端子、表面电阻、离子风机、周转器具和浮空导体检查结果；开展员工培训，完善内审和CAPA闭环。

项目效果

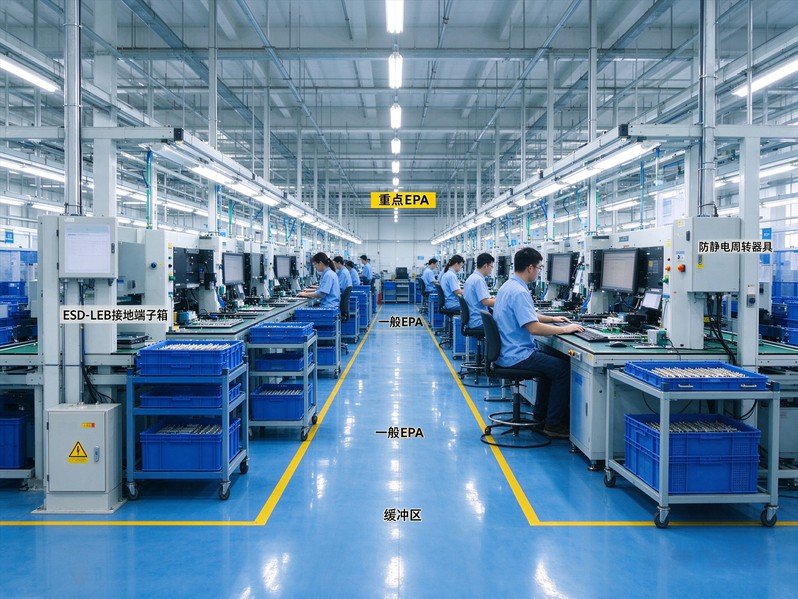

改造完成后，车间EPA边界清晰，重点区域接地电阻和等电位压差达标，汽车电子测试夹具内部浮空导体消除，绝缘治具CDM风险得到控制，客户ESD审核顺利通过。企业后续将EPA分区检查、ESD-LEB接地巡检、防静电物料验证和浮空导体排查纳入常态化管理。
