河源高新区锂电电芯检测与化成分容车间ESD防爆一体化整改案例

项目概况

河源高新区某锂电企业，拥有电芯低露点检测干燥房、化成分容生产车间，产品供应储能与消费锂电客户。客户参照AQ7017‑2025以及《工厂防静电工艺规范》手册开展ESD+安全生产联合审核，开出多项严重不符合项：第一，低露点干燥房直接套用普通电子车间EPA方案，没有适配低露点工况，AGV周转车接地链条磨损失效，地坪电阻率低温漂移，点检表没有干燥房专属检查项；第二，化成分容车间大量化成探针夹具内部金属压块、探针基座依靠PEEK垫块隔离，形成隐蔽浮空导体，部分夹具地线菊花链串联，存在静电火花引燃电解液挥发物的安全隐患；第三，干燥房、化成车间部分离子设备缺少定期清洗校验记录；第四，没有按照手册建立适配锂电防爆工况的防静电对策确认一览表，浮空导体专项排查缺失，台账无法支撑客户联合审厂。企业委托惠州市惠发科技开展现场勘测诊断与EPA防静电+防爆一体化改造。

惠发科技工程师参照两份参考手册、AQ7017‑2025、T/CEIA ESD1007‑2024开展现场风险诊断，识别四大核心风险：①低露点干燥房工艺限制无法加湿，EPA体系照搬普通电子厂，AGV接地导通失效，地坪电阻率漂移，检查表未适配低温低露点工况；②化成分容车间大量菊花链接地，夹具护罩内部隐蔽浮空导体，振动造成端子松动，存在ESD质量+防爆双重隐患；③离子风棒缺少异丙醇清洗、平衡电压校验记录，存在反极性带电风险；④缺少锂电防爆‑ESD联合点检确认表，浮空导体月度排查SOP缺失，CAPA闭环流程不完善。

改造实施方案

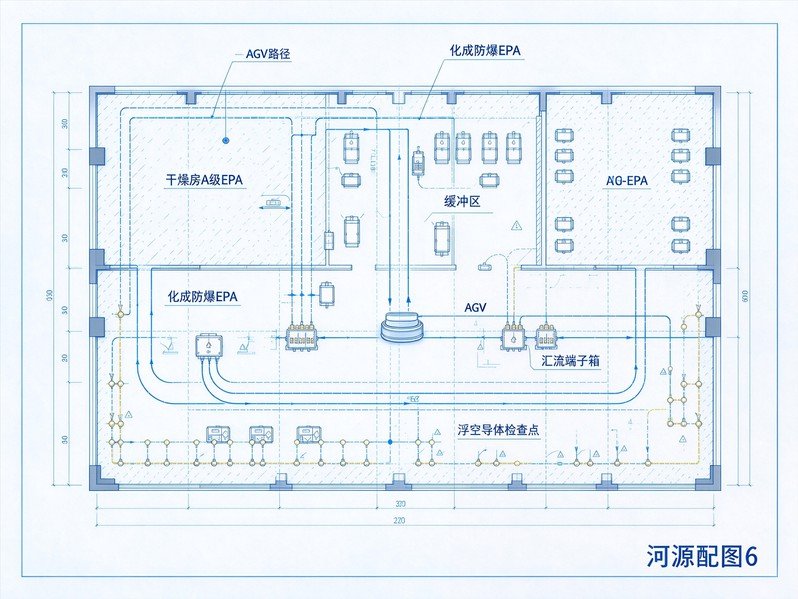

1、重构EPA防静电分级防护区域：电芯取样、循环测试划为干燥房A级EPA；化成分容工位划为防爆A级EPA；设置物料缓冲区；普通仓库划为非EPA；完善EPA静电警示标识，修订同时兼顾防爆通风安全的物料进出SOP，普通绝缘塑料、泡沫严禁直接进入A级EPA。人员管控：全部淘汰无线手环，统一更换内置1MΩ限流电阻有线腕带；干燥房入口设置人体综合测试仪，落实每日人体电阻100%检测。

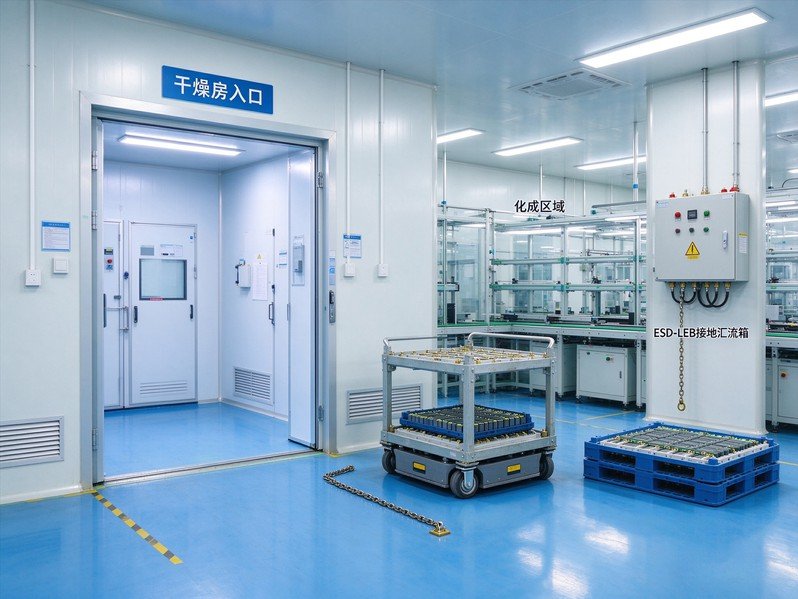

2、重建完整ESD‑LEB星形汇流等电位接地网络；废除全部菊花链串联接地；干燥房修复地坪预埋铜箔网格；更换AGV磨损接地导电链条；干燥房、化成车间分别安装防爆密封防松ESD‑LEB接地汇流端子箱；干燥房测试柜、化成每一组探针夹具布设独立BVR接地支线；拆开全部化成夹具护罩，探针基座、内部金属压块全部做等电位搭接，串联1MΩ限流电阻，彻底消除隐蔽浮空导体；全部金属机架、工装完成等电位连接；严格执行ESD‑LEB地网与建筑联合接地体单点汇合；施工完成逐点复测接地电阻、跨点等电位压差、地坪表面电阻率，留存隐蔽工程完整验收记录。

3、管控CDM放电与防爆‑ESD安全风险：干燥房电芯取样口、化成车间上料下料点位更换防爆型离子风棒；按照手册流程，编制离子设备维护作业指导书，明确异丙醇清洗电极、校验离子平衡周期；全部普通塑料周转托盘更换静电耗散型锂电专用周转器具；在工艺允许区间管控车间温湿度。

4、参照手册防静电对策确认一览表，编制锂电专属点检表，新增低露点干燥房专项检查、防爆‑ESD联合检查、化成夹具浮空导体月度专项排查项目；区分日检、周检、月检、季度检测清单；开展全员锂电防静电+防爆安全专项培训；建立季度ESD内审评审，形成风险识别‑整改‑复测‑闭环CAPA流程，补齐客户审厂全套文档资料。

项目验收效果

整体改造施工完成，多点复测ESD‑LEB接地电阻、跨点等电位压差、干燥房地坪表面电阻率全部达标；AGV周转车接地导通可靠；化成夹具全部浮空导体隐患消除；防爆离子中和设备校验合格；EPA分级分区清晰；全套锂电定制点检检查表、浮空导体排查、隐蔽工程验收记录完整归档。下游客户ESD+安全生产联合审厂一次性审核通过。改造完成之后，电芯静电带来的隐性失效、自放电异常不良率显著下降，消除静电火花引燃电解液蒸气的安全隐患。企业后续将干燥房专项点检、化成夹具浮空导体排查纳入常态化管理，每年委托惠发科技做年度接地复测与锂电ESD内审辅导。
