珠海某电子工厂防静电工作区接地工程_静电线安装布线案例
珠海周边地区某电子工厂防静电工作区，核心需求是通过规范的静电系统接地与静电线安装布线，实现静电快速、安全、有效泄放，规避静电对电子设备、产品的干扰与损坏，保障生产安全与产品良率。本文结合该工程实例，详解防静电工作区接地系统设计、静电线安装布线核心要点，兼顾供电安全性与抗干扰性，为同类电子工厂提供实操参考。
一、工程核心原则与核心需求
防静电工作区消除静电的核心方式，是将静电通过接地系统安全泄放至大地，因此工程设计与施工需围绕“快速泄放、安全可靠、杜绝干扰”三大原则展开，同时适配电子工厂生产场景的特殊性。
该电子工厂防静电工作区存在两大核心场景特点，直接决定接地系统与布线设计方向：
- 负荷复杂：工作区内有多台单相负荷电子设备，运行时易产生不平衡电流；同时环境中存在荧光灯、晶闸管及其他非线性负荷，会在线路中产生高次谐波，导致中性线带有较大电流，对静电泄放的安全性提出更高要求。
- 接地系统多样：除建筑物共有的防雷接地、交流工作接地、故障保护接地外，还包含直流工作接地（信号参考接地、逻辑接地）、屏蔽接地、功率接地及防静电接地系统。各类接地功能不同，若混接易产生相互干扰，需严格遵循总等电位、局部等电位连接原则。
二、接地系统设计核心要点
工程设计以“防雷接地为基础、联合接地为核心”，兼顾各类接地系统的独立性与兼容性，确保静电泄放可靠、无交叉干扰，具体设计要点如下：
- 供电接地系统选型：采用TN-S或TN-CS供电接地系统，该系统配备专用不带电的保护接地PE线，可有效隔离不平衡电流、高次谐波带来的干扰，避免中性线电流影响静电接地效果，安全性更符合电子工厂防静电工作区要求。
- 接地系统布局原则：各类功能接地系统严禁混接，明确区分防雷接地、交流工作接地、防静电接地等不同用途的接地回路，通过总等电位、局部等电位连接，实现各接地系统独立运行、互不干扰，确保静电泄放路径清晰。
- 联合接地设计基础：优先完成防雷接地系统设计，将其他各类功能接地系统（含防静电接地）纳入防雷接地系统的保护范围之内。多数情况下采用联合接地方式，既简化接地布局，又能利用防雷接地的防护优势，提升整个接地系统的安全性与稳定性。

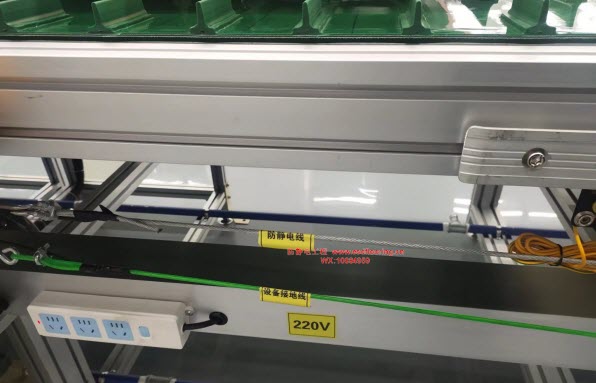

三、防静电工作区静电线安装布线规范
静电线安装布线是静电泄放的关键环节，需结合工厂生产布局、设备分布，规范布线方式、线缆选择，确保静电快速传导，具体规范如下：
- 线缆选型：选用符合防静电标准的多股铜芯绝缘线，根据负载需求与布线距离，合理选择线径，确保导电性能良好、绝缘层完好，避免因线缆破损、线径不足影响静电泄放效率。
- 布线布局：遵循“就近接地、路径最短”原则，静电线布线需避开高压线路、金属管道等干扰源，与设备外壳、工作台铁架等保持良好绝缘，杜绝短路、搭连现象。
- 连接要求：静电线与接地极、设备接地端、防静电设施（手环、地垫等）的连接需紧密牢固，接触点去除氧化层，采用焊接或专用端子连接，避免虚接、断点，确保静电传导无阻碍。

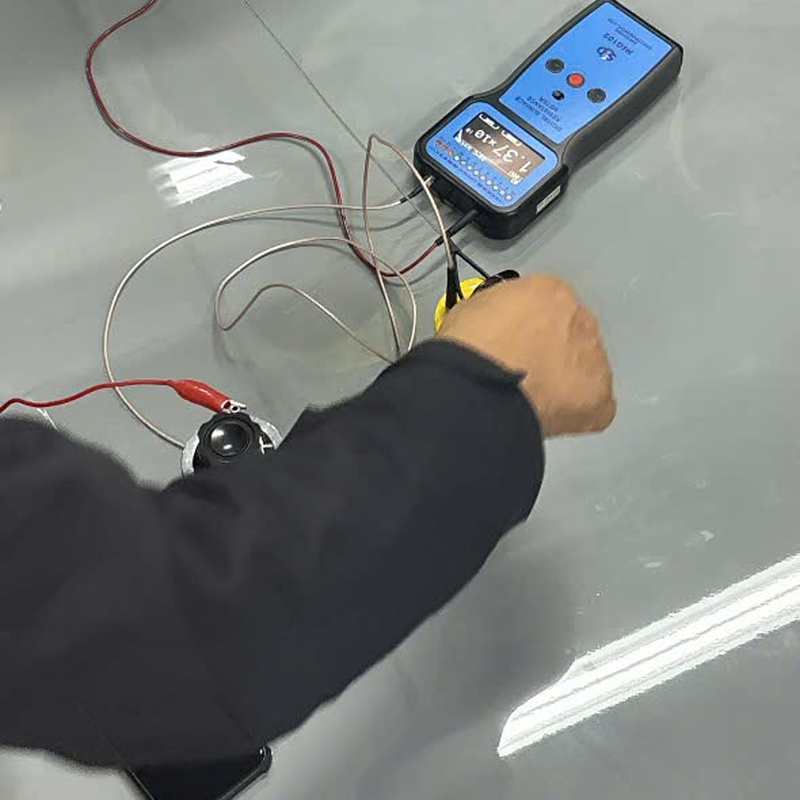

- 分区布线：按防静电工作区的功能分区（如操作区、设备区、检测区），分别布设静电线，每个分区设置独立的接地测试点，标识清晰，便于日常检测与维护。
四、工程核心重点与应用价值
本工程的核心重点的是“规范设计、精准布线、杜绝干扰”：通过合理选型供电接地系统，明确各类接地系统的布局与连接原则，规范静电线安装布线，既实现了静电的快速、安全泄放，又有效规避了各类接地系统的相互干扰，解决了电子工厂负荷复杂、接地系统多样带来的施工难题。
工程完工后，该电子工厂防静电工作区静电泄放效率显著提升，有效保护了电子设备的正常运行，降低了静电引发的产品缺陷率，同时提升了生产现场的安全性，适配珠海周边电子工厂精细化、规范化的生产需求，为同类电子工厂防静电工作区接地及布线工程提供了可借鉴的实践经验。
