惠州某小于1欧姆接地工程-精密设备接地,EPA敏感区接地
惠州某≤1Ω接地工程（精密设备+EPA敏感区专项方案）
本工程针对惠州某精密设备车间及EPA（静电防护敏感区），核心要求接地电阻≤1Ω，适配惠州沿海潮湿、土壤略带腐蚀性的环境，兼顾精密设备抗干扰、EPA敏感区防静电双重需求，严格遵循国标规范，确保接地系统稳定、可靠、长效，杜绝静电积累、地电位差对精密设备及敏感元器件造成的损坏。
惠州某小于1欧姆接地工程-精密设备接地,EPA敏感区接地-工程核心概况
1. 工程范围
本次工程覆盖惠州某车间内所有精密设备（如精密检测仪器、半导体设备、高精度组装设备等）接地、EPA敏感区（元器件存储区、精密操作区）全区域接地，含室外接地网、室内接地干线、设备专用接地、EPA区域等电位连接及接地检测验收全流程。
2. 核心要求（强制达标）
- 接地电阻：全系统接地电阻≤1Ω（联合接地模式，优先与建筑保护接地、工作接地共用，确保地电位统一）；
- EPA敏感区：区域内任意两点电位差≈0V，防静电地面/台垫对地电阻1×10⁶～1×10⁹Ω，无孤立导体；
- 精密设备：专用接地无干扰，接地引线独立敷设，避免与动力线、信号线同槽，跨接电阻≤0.03Ω；
- 防腐要求：适配惠州潮湿、沿海土壤腐蚀性环境，所有接地材料需做防腐处理，确保使用寿命≥15年。
3. 执行标准（专项适配）
- GB 50944-2013《防静电工程施工与质量验收规范》
- GB 12158-2024《防止静电事故通用要求》
- GB 50169-2016《电气装置安装工程接地装置施工及验收规范》
- SJ/T 10694-2006《电子产品制造与应用系统防静电检测方法》（EPA敏感区专用）
惠州某小于1欧姆接地工程-精密设备接地,EPA敏感区接地-核心技术方案（聚焦≤1Ω达标+抗干扰）
1. 接地系统选型
结合工程需求及惠州环境，采用「联合接地为主、辅助降阻为辅」的方案，杜绝独立接地造成的地电位差干扰，确保全系统接地电阻稳定≤1Ω：
- 核心接地网：利用厂房原有建筑联合接地网，若原有接地电阻不达标，增设室外辅助接地极，形成闭合环形接地网，提升导电性能；
- 精密设备：每台设备单独引接接地支线，接入室内专用防静电接地端子板，禁止串联接地（避免一台设备故障影响整体接地）；
- EPA敏感区：设置区域等电位连接带，将区域内所有金属构件（工作台、货架、金属门窗、管道、地板支架）全部等电位连接，再统一接入总接地网。
2. 材料选型（适配惠州气候+达标≤1Ω）
优先选用高导电、高防腐材料，规避惠州潮湿、土壤腐蚀导致的接地电阻升高，材料规格严格匹配≤1Ω接地要求，具体如下：
|
材料名称
|
规格参数
|
用途
|
防腐处理
|
|---|---|---|---|
|
垂直接地极
|
铜包钢棒 φ25mm，长度3.5m
|
室外辅助接地极，提升导电效率
|
铜包钢一体化防腐，外层镀锡
|
|
水平接地干线（室外）
|
铜包钢绞线 95mm²
|
连接垂直接地极，形成环形接地网
|
铜包钢防腐，焊接处额外涂防腐胶
|
|
室内接地干线
|
黄绿双色多股铜芯线 35mm²
|
室内总接地母线，连接室外接地网与端子板
|
绝缘层防护，端子连接处涂电力复合脂
|
|
精密设备接地线
|
铜编织带 16mm²（或多股铜芯线 10mm²）
|
精密设备专用接地，减少干扰
|
铜编织带镀锡，两端压接铜端子
|
|
EPA区域等电位带
|
铜排 60×6mm
|
EPA敏感区等电位连接，统一接地
|
热镀锌+防腐漆双重处理
|
|
降阻材料
|
高效膨润土降阻剂（环保型）
|
填充接地极周围，降低土壤电阻率
|
耐潮湿、耐腐蚀，适配惠州红壤/沿海土壤
|
3. 关键技术措施（确保≤1Ω达标）
- 降阻处理：惠州部分区域土壤电阻率较高，在垂直接地极周围填充高效降阻剂，厚度≥10cm，同时采用“多极接地+环形闭合”设计，增加接地面积，确保接地电阻稳定≤1Ω；
- 等电位连接：精密设备、EPA敏感区所有金属构件均需单独接入等电位带，杜绝孤立导体，避免静电积累和地电位差，确保区域内电位统一；
- 抗干扰措施：接地干线与动力线、信号线分开敷设，间距≥30cm，避免电磁干扰；精密设备接地线采用屏蔽型铜编织带，减少信号干扰；
- 防腐加固：所有焊接处（接地极连接、干线连接）均采用双面焊接，焊接长度≥扁钢宽度2倍，焊渣清理后刷沥青漆2道+防腐胶带缠绕，沿海区域额外增加热浸镀锌处理，防止腐蚀导致接地电阻升高。
惠州某小于1欧姆接地工程-精密设备接地,EPA敏感区接地-施工流程（专项适配精密设备+EPA敏感区）
1. 施工准备（前置保障）
- 图纸审核：确认室外接地极位置、室内干线走向，避开惠州地下管线、设备基础，预留精密设备接地接口和EPA区域等电位带位置；
- 材料检验：所有材料进场需提供合格证，检测铜包钢、铜芯线的导电性能，降阻剂的耐潮、防腐性能，杜绝不合格材料进场；
- 设备准备：配备高精度接地电阻测试仪（精度±1%）、焊接设备、防腐工具，提前调试仪器，确保检测数据准确；
- 场地处理：惠州多雨，施工前做好排水措施，室外沟槽开挖避开积水区，室内EPA敏感区施工前做好防尘、防静电防护，避免损坏敏感元器件。
2. 室外接地网施工（核心达标环节）
- 沟槽开挖：深度≥1.0m（惠州沿海区域加深至1.2m），宽度0.4~0.6m，沟槽底部铺设10cm厚细沙，减少土壤对接地极的腐蚀；
- 接地极安装：垂直接地极垂直打入地下，顶部距地面≥0.8m，相邻接地极间距≥5m，每组设置6~8根，按环形布置，确保接地面积充足；
- 连接焊接：用铜包钢绞线将所有垂直接地极焊接连通，形成闭合环形接地网，焊接处做好防腐处理，确保无虚接、漏接；
- 降阻填充：在接地极周围填充高效降阻剂，分层夯实，确保降阻剂与接地极、土壤紧密接触，降低土壤电阻率；
- 沟槽回填：回填土采用无石块、无杂物的细土，分层夯实，避免回填不实导致接地电阻不稳定，回填后做好排水坡度，防止积水。
3. 室内接地系统施工（精准适配需求）
（1）室内干线敷设
沿墙、地板下专用线槽敷设黄绿双色铜芯线（35mm²），作为室内总接地干线，每5m设置1个接地端子板，端子板固定牢固，做好黄绿双色标识，标注“精密设备+EPA防静电接地”，避免与其他接地混淆。
（2）精密设备接地
每台精密设备单独引接16mm²铜编织带，一端压接铜端子，连接设备外壳接地端子（螺栓≥M12，配平垫、弹垫，涂电力复合脂防松防氧化），另一端接入专用接地端子板，禁止多台设备串联接地，确保每台设备接地独立、可靠，无干扰。
（3）EPA敏感区接地
- 在EPA敏感区四周敷设60×6mm铜排等电位带，固定在墙面或地面，与室内总接地干线可靠连接；

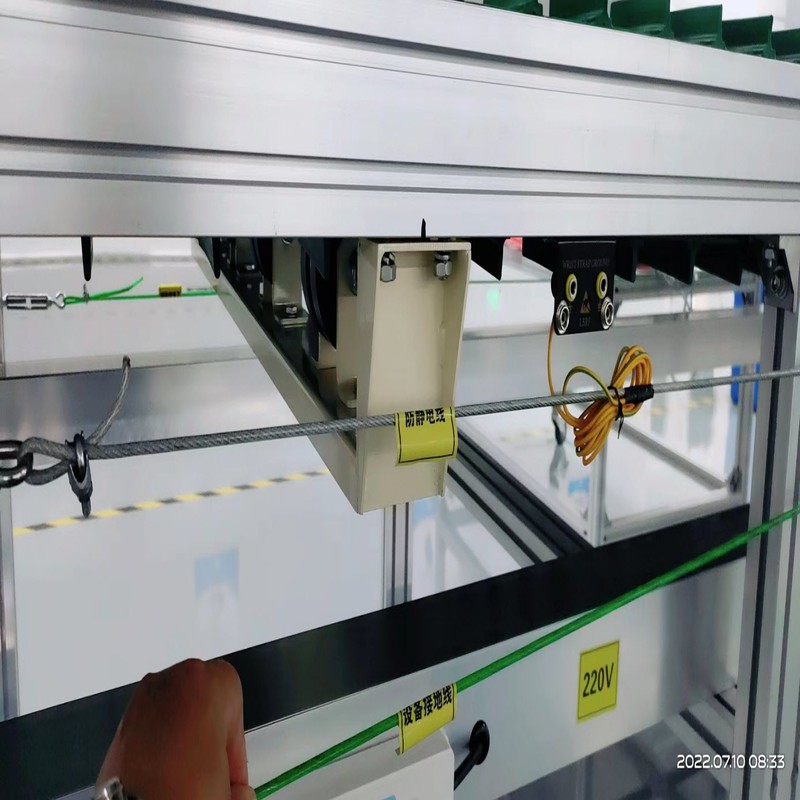

- 区域内工作台、货架、金属门窗、管道、防静电地板支架，均采用4mm²多股铜芯线单独接入等电位带，每10㎡至少设置1个接地点位；
- 防静电地面/台垫：地面支架与等电位带连接，台垫四角接入接地端子，确保对地电阻在1×10⁶～1×10⁹Ω范围内，定期检测调整。
4. 接地引出与标识
室外接地网引出2根以上95mm²铜包钢绞线，接入室内总等电位端子箱（MEB），与室内接地干线可靠连接；所有接地端子、干线、等电位带均设置黄绿双色标识，清晰标注接地用途，EPA敏感区设置“静电敏感区，禁止孤立导体”警示标识。
惠州某小于1欧姆接地工程-精密设备接地,EPA敏感区接地-验收标准（严格把控≤1Ω核心指标）
1. 电阻检测（必查项）
- 接地电阻：用高精度接地电阻测试仪检测，全系统接地电阻≤1Ω，检测3次，取平均值，数据记录存档；
- 跨接电阻：所有金属构件跨接处电阻≤0.03Ω，无虚接、漏接；
- EPA敏感区：区域内任意两金属导体间电位差≤5V，防静电地面/台垫对地电阻1×10⁶～1×10⁹Ω，符合规范要求。
2. 连接与外观检查
- 焊接检查：焊接饱满、无夹渣、无裂纹，焊接长度符合要求，防腐层完整、无破损、无锈蚀；
- 连接检查：螺栓紧固无松动，铜端子压接牢固，接地线无破损、无氧化，精密设备接地独立，无串联；
- 标识检查：所有接地相关构件标识清晰、规范，黄绿双色标识准确，警示标识到位。
3. 资料归档（验收必备）
竣工后提供完整资料，包括：施工图纸、材料合格证、接地电阻检测记录、焊接记录、防腐处理记录、竣工图、验收报告，确保资料可追溯，符合惠州工程验收要求。
惠州某小于1欧姆接地工程-精密设备接地,EPA敏感区接地-惠州地区专项注意事项
- 气候适配：惠州潮湿、多雨，施工避开暴雨期，室外沟槽回填后及时做好排水，防止积水导致土壤电阻率升高，影响接地电阻；沿海区域优先选用铜包钢材料，加强防腐处理，杜绝腐蚀损坏；
- 抗干扰控制：精密设备密集，接地干线与动力线、信号线严格分开敷设，避免电磁干扰，确保精密设备正常运行；
- 长效维护：竣工后每半年检测1次接地电阻，每年检查1次防腐层和连接状态，沿海区域每3个月检查1次，及时处理腐蚀、松动等问题，确保接地电阻长期稳定≤1Ω；
- EPA敏感区防护：施工过程中避免在EPA区域产生静电，施工人员穿戴防静电服、防静电鞋，工具做好接地，防止损坏敏感元器件。
惠州某小于1欧姆接地工程-精密设备接地,EPA敏感区接地-工程保障措施
- 质量保障：安排专业施工团队，严格按照方案施工，每道工序验收合格后再进行下一道工序，杜绝不合格工序遗留；
- 安全保障：施工前进行安全交底，室外施工做好防触电、防坍塌措施，室内施工做好防尘、防静电措施；
- 售后保障：工程竣工后提供1年免费质保，质保期内定期检测维护，接到故障通知后24小时内到场处理，确保接地系统正常运行。
