惠州电子车间防静电接地装置安装工程-适用范围

惠州电子车间防静电接地装置安装工程-执行标准

• GB 50944-2013《防静电工程施工与质量验收规范》
• GB 12158-2024《防止静电事故通用要求》
• GB 50169-2016《电气装置安装工程接地装置施工及验收规范》

惠州电子车间防静电接地装置安装工程-核心技术要求

1. 接地电阻

   • 联合接地（与保护接地共用）：≤1 Ω
   • 独立防静电接地：≤4 Ω

2. 防静电系统电阻

   • 防静电地面 / 台垫：1×10⁶～1×10⁹ Ω
   • 金属跨接电阻：≤0.03 Ω

3. 材料要求（适配惠州潮湿气候）

   • 室外接地极：铜包钢接地棒 / 热镀锌角钢
   • 室外水平接地：40×4 热镀锌扁钢 或 铜包钢绞线
   • 室内干线：黄绿双色多股铜芯线 ≥16 mm²
   • 设备 / 工作台接地：≥4 mm² 多股铜芯线 / 铜编织带


惠州电子车间防静电接地装置安装工程-施工内容与流程

1. 室外接地网施工

   • 开挖接地沟 ≥0.8 m
   • 打入垂直接地极，焊接连通形成闭合环形接地网
   • 焊接处做防腐处理（沥青漆 / 防腐胶带）
   • 接地网引至室内总等电位端子箱

2. 室内防静电接地安装

   • 沿墙敷设防静电接地干线
   • 每区域设置接地端子盒
   • 设备外壳、机架、金属门窗、桥架、管道全部等电位连接
   • 防静电工作台、地垫、周转车单点可靠接地

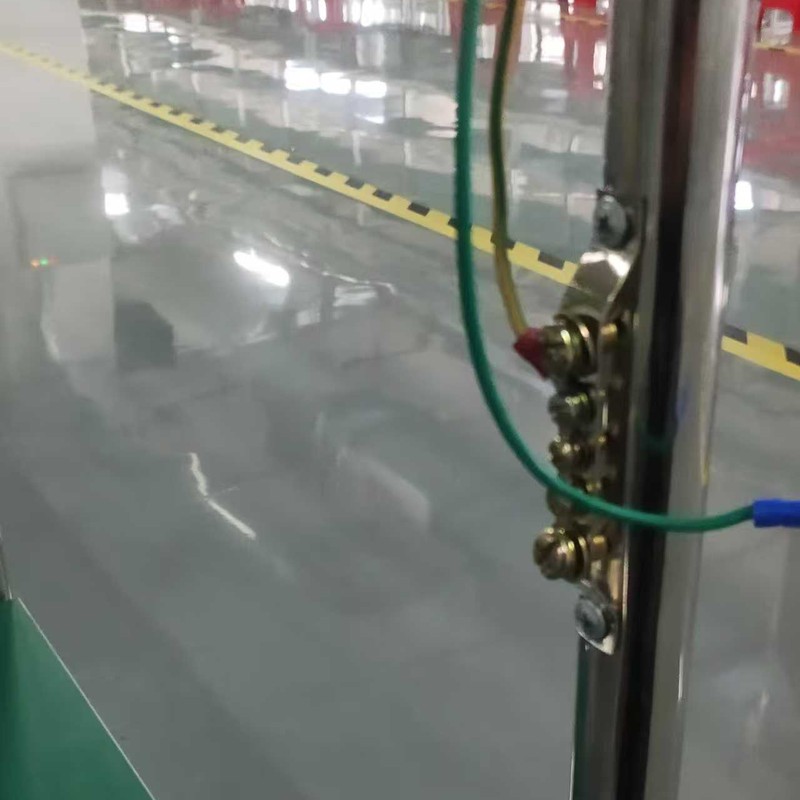

3. 防静电地面 / 地坪接地

   • 防静电地板支架按 **10～20㎡** 至少一处接地
   • 导静电胶板 / 环氧地坪按设计间距接入接地网


惠州电子车间防静电接地装置安装工程-验收要点

• 接地电阻实测值符合设计及规范
• 所有金属构件无漏接、无串联、无虚接
• 焊接牢固、防腐完整、黄绿双色标识清晰
• 提供：竣工图、材料合格证、检测记录、验收报告

惠州电子车间防静电接地装置安装工程-惠州地区特点

• 空气湿度大、部分区域土壤偏酸 / 含盐，优先防腐材料
• 电子车间密集，优先联合接地，避免地电位差干扰设备
• 雨季施工注意排水，防止接地电阻升高
