惠州车间防静电接地装置安装工程

惠州地区车间防静电接地装置安装，核心需遵循GB50944-2013《防静电工程施工与质量验收规范》 与 GB12158-2024《防止静电事故通用要求》，结合惠州湿润、沿海略带腐蚀性的土壤环境，采用联合接地为主、独立接地为辅的方案，确保接地电阻、材料工艺、施工流程全环节达标。





惠州某车间防静电接地装置安装工程-核心技术标准

1. 接地电阻要求（关键指标）

• 普通电子车间 / 一般工业：独立防静电接地 ≤4Ω，联合接地 ≤1Ω（共用建筑接地网）
• 精密电子 / 半导体 / 防爆车间：≤1Ω
• 化工 / 易燃易爆车间：≤4Ω，且跨接电阻 ≤0.03Ω
• 独立接地系统（不共用）：≤10Ω（国标最低要求）

2. 材料选型（适配惠州气候）

• 接地极（室外）
  • 镀锌角钢：50×50mm，长度≥3m（常规）
  • 铜包钢棒：φ20mm，长度≥3m（高防腐、高导电，优先推荐）

• 接地干线 / 母线
  • 室外：70mm² 铜包钢绞线 / 40×4mm 热镀锌扁钢
  • 室内：16~25mm² 多股铜芯线（黄绿双色）、100mm² 闭合接地铜排环

• 设备接地线
  • 普通设备：≥4mm² 多股铜芯线
  • 精密 / 防爆设备：≥6mm² 铜编织带 / 多股铜线
  • 跨接线（法兰 / 管道）：≥6mm²（常规）、≥10mm²（防爆）


3. 等电位与隔离要求

• 车间内所有不带电金属体（设备外壳、桥架、管道、地板支架、金属门窗）必须全部等电位连接，无孤立导体
• 防静电接地与 ** 防雷接地（避雷针）** 间距 ≥10m，避免强电流干扰
• 优先采用联合接地（与建筑保护接地、工作接地共用），仅高精密场景设独立接地

惠州某车间防静电接地装置安装工程-施工流程

1. 施工准备

• 图纸审核：确认接地极位置、干线走向，避开惠州地下管线、设备基础
• 材料检验：镀锌层无脱落、铜线无氧化，配备接地电阻测试仪（精度 ±5%）
• 场地处理：惠州多雨，施工前做好排水，沟槽开挖避开积水区

2. 室外接地网施工（核心）

• 沟槽开挖：深度 ≥0.8m（惠州冻土层浅，沿海需加深至 1m），宽 0.3~0.5m
• 垂直接地极：垂直打入地下，顶部距地面 ≥0.6m，相邻极间距 3~5m（常规 6 根 / 组）

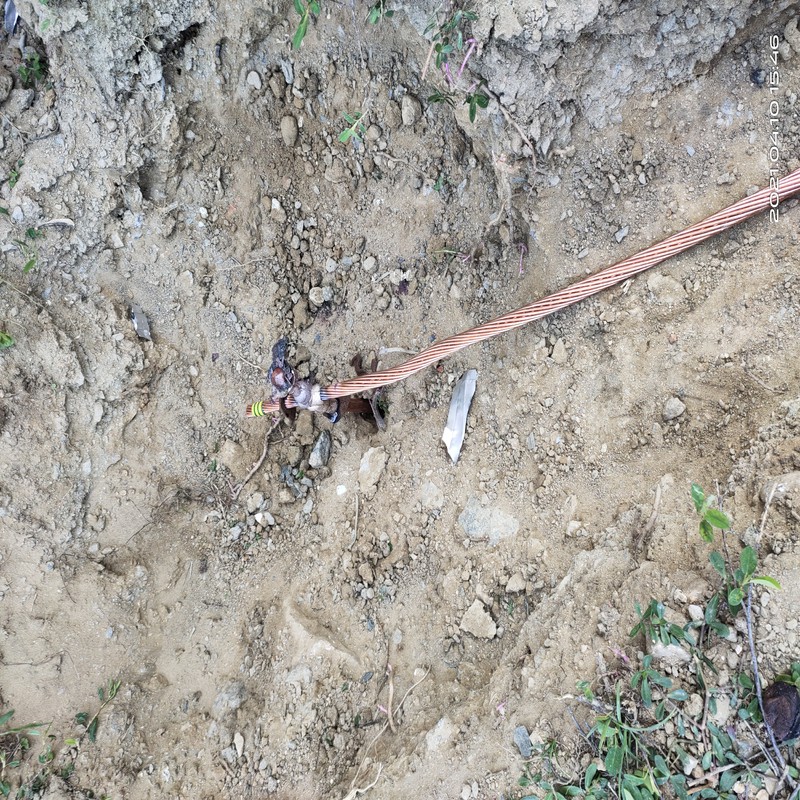

• 水平连接：用扁钢 / 铜绞线焊接连通接地极，形成闭合环形接地网
• 焊接与防腐：
  • 双面焊：长度≥扁钢宽度2 倍；单面焊：≥6 倍
  • 焊渣清理后，刷沥青漆 2 道或热浸镀锌防腐（惠州高湿环境必备）

• 降阻处理：惠州红壤 / 黏土电阻率高，接地极周围填充降阻剂、木炭 + 工业盐，或采用电解离子接地极

3. 室内接地系统安装

• 接地母线敷设：沿墙 / 地板下走，用专用线槽保护，每 5~8m 设接地端子板
• 设备接地：设备金属外壳单独接端子板，禁止串联；螺栓≥M10，配平垫、弹垫，涂电力复合脂防松防氧化
• 防静电地面 / 台垫：地板支架每 **10~20㎡** 接地 1 处，对地电阻控制在 10⁶~10⁹Ω
• 跨接施工：金属法兰 / 管道连接处，≥2 个螺栓直接跨接；电阻＞0.03Ω 时，加铜编织带跨接

4. 接地引出与标识

• 室外接地网引2 根以上干线至室内总等电位端子板（MEB）
• 接地端子、干线设黄绿双色标识，标注 “防静电接地”

惠州某车间防静电接地装置安装工程验收标准

1. 电阻测试：竣工后用接地电阻测试仪检测，电阻值达标，记录存档
2. 连接检查：焊接饱满无夹渣、螺栓紧固无松动，无虚接、漏接
3. 外观与防腐：防腐层完整、无锈蚀，标识清晰
4. 等电位测试：车间内任意两金属导体间电位差≈0，无孤立导体
5. 资料归档：施工记录、材料合格证、检测报告、竣工图齐全

惠州某车间防静电接地装置安装工程-惠州地区特殊注意事项

1. 土壤防腐：沿海 / 水口等区域土壤含盐量高，优先铜包钢材料，减少镀锌腐蚀
2. 雨季施工：避开暴雨期，沟槽及时回填，防止积水导致接地电阻升高
3. 联合接地优先：惠州多数厂房已设建筑接地网，联合接地更经济可靠，电阻≤1Ω
4. 定期维护：竣工后每年检测 1 次接地电阻，沿海车间每半年检查防腐与连接状态

惠州某车间防静电接地装置安装工程-适用国标规范

• GB50944-2013 《防静电工程施工与质量验收规范》
• GB12158-2024 《防止静电事故通用要求》
• GB50169-2016 《电气装置安装工程接地装置施工及验收规范》
• GB50343 《建筑物电子信息系统防雷技术规范》
