电子工厂人体防静电与设备防静电接地安装施工-人体防静电与设备工具防静电

人体防静电与设备工具防静电-人体防静电（最主要静电源）

1. 核心装备（强制穿戴）

• 防静电服：表面电阻 10⁶–10⁹Ω，连体 / 分体，禁止内穿化纤衣物。
• 防静电鞋 / 导电鞋：鞋底电阻 10⁵–10⁸Ω，与防静电地面形成泄放通路。
• 防静电手腕带（必配）：
  • 有线腕带：接地电阻 ≤1MΩ，紧贴皮肤，接地线接工作台接地端子。
  • 无线腕带：仅辅助，关键工位必须用有线。

• 防静电手套 / 指套：接触芯片、PCB 等敏感器件时必须佩戴。

2. 接地与检测（强制流程）

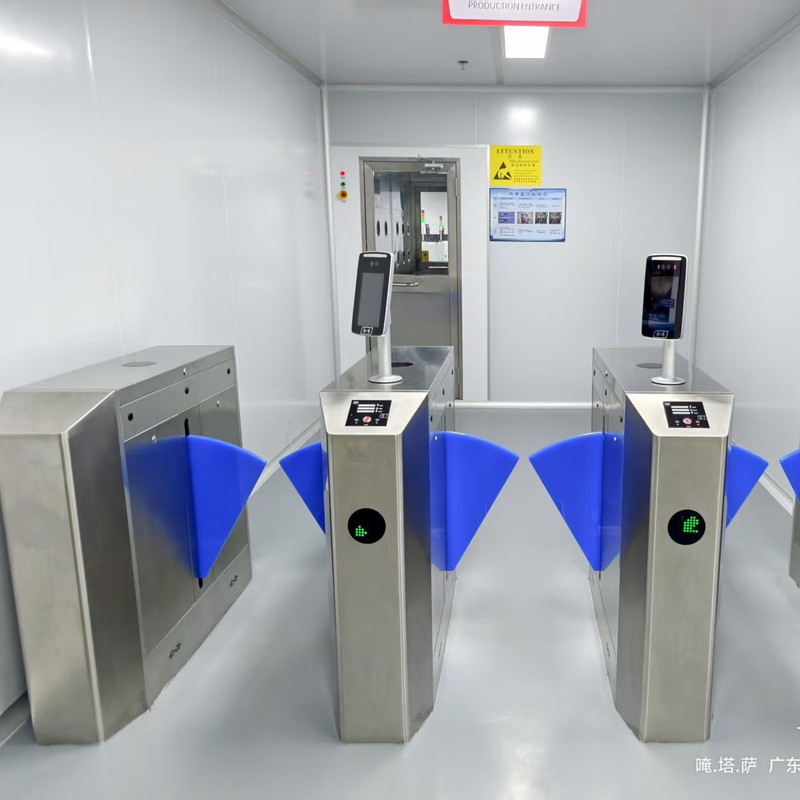

• 进入 EPA（静电防护区）前：静电测试门 / 测试台，人体静电电压 ≤200V 方可进入。
• 工位操作前：佩戴腕带并自检导通，不合格禁止操作。
• 定期检测：腕带 / 服 / 鞋 每月 1 次，记录存档。

3. 行为规范

• 禁止在 EPA 内快速摩擦、撕拉普通塑料膜、使用非防静电包装。
• 严禁携带手机、普通塑料袋、泡沫等进入敏感工位。
• 接触敏感器件前先触摸接地金属（如工作台框架）释放静电。

人体防静电与设备工具防静电-设备与工具防静电（生产环节核心）

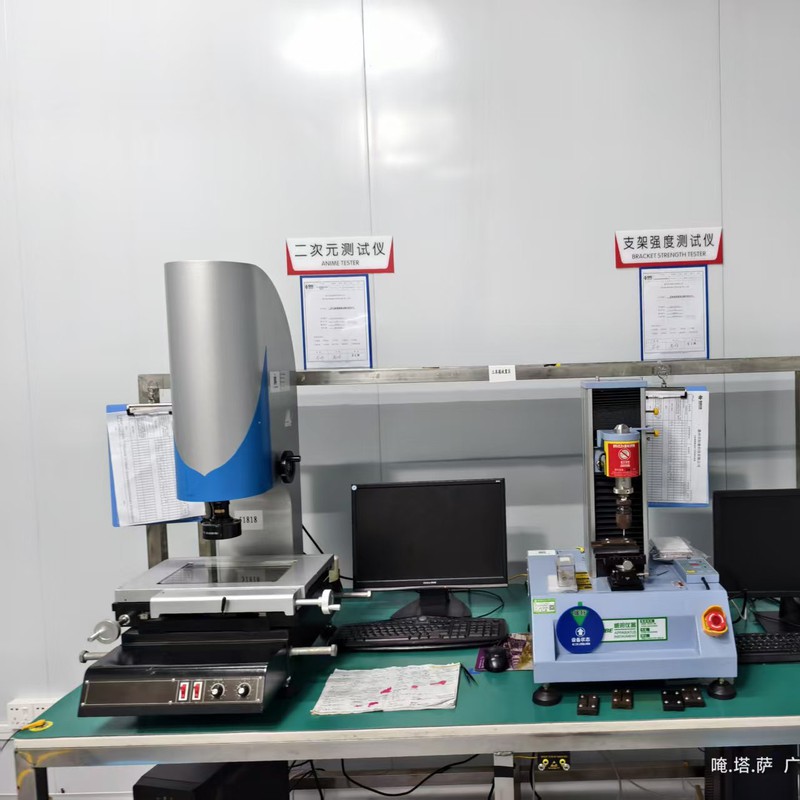

1. 设备接地（强制）

• 所有生产设备（贴片机、回流焊、波峰焊、测试设备等）必须单点可靠接地，接地电阻 ≤1Ω。
• 接地线：黄绿双色线，截面积 ≥4mm²，连接到车间公共接地母线。
• 每周检测设备接地电阻，不合格立即停机整改。

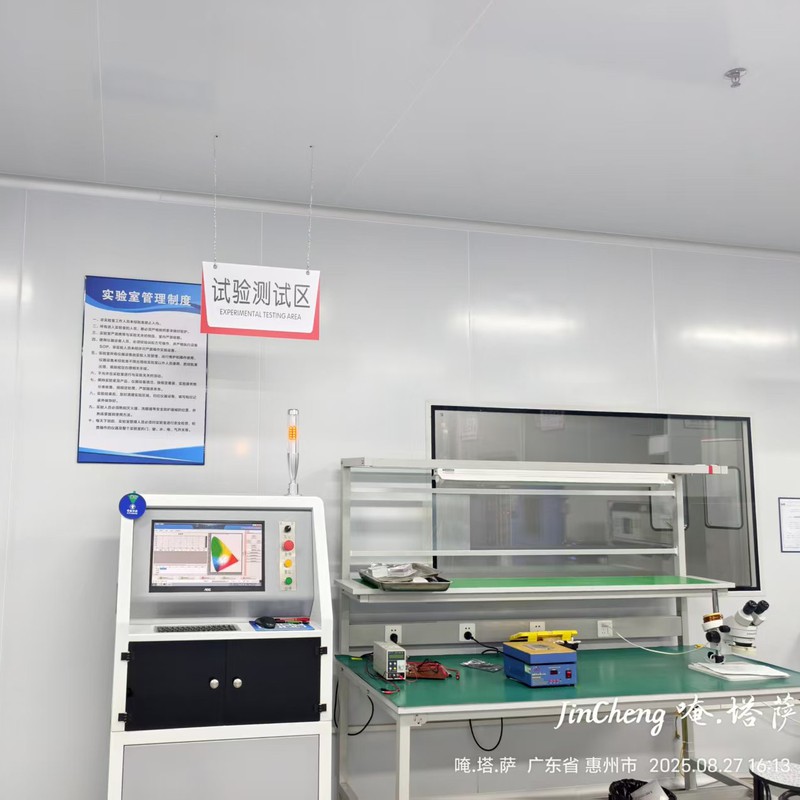

2. 工作台与工装

• 防静电工作台：台面电阻 10⁶–10⁹Ω，配接地端子，铺防静电垫。
• 工具：烙铁、镊子、吸锡器、风枪等必须ESD 认证，并可靠接地。
• 料架、周转车：采用静电耗散材料，接地，轮子为导电轮。

3. 主动消除设备

• 关键工位（如芯片贴装、邦定、测试）上方安装离子风机 / 离子棒，中和静电荷。
• 参数：离子平衡度 ±50V，风速 1.5–2m/s，定期清洁离子针。
• 流水线每 3 米配置 1 台，确保全程覆盖。

人体防静电与设备工具防静电-环境与物料防静电（基础保障）

1. 温湿度控制（最有效抑制）

• 温度：20–25℃；湿度：40%–60%（低于 30% 静电风险剧增）。
• 配置加湿 / 除湿系统，用去离子水加湿，避免水质污染。

2. 地面与墙面

• 防静电环氧地坪：表面电阻 10⁶–10⁹Ω，地面对地泄放电阻 10⁵–10⁸Ω，并接地。
• 墙面 / 吊顶：静电耗散型涂料，摩擦起电电压 ≤100V。

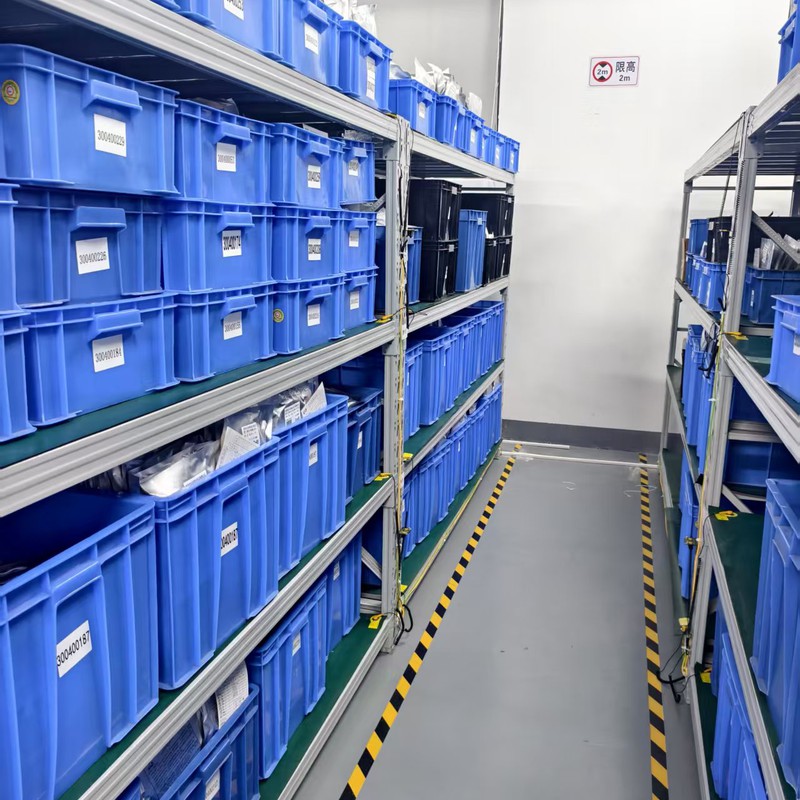

3. 物料与包装

• 敏感器件：用防静电屏蔽袋、导电泡棉、防静电托盘包装，外贴 ESD 警示标签。
• 周转：防静电周转车、防静电料盒，禁止用普通纸箱 / 泡沫箱直接接触器件。
• 拆包：在 EPA 内进行，拆封前先消除包装表面静电。

人体防静电与设备工具防静电-管理体系

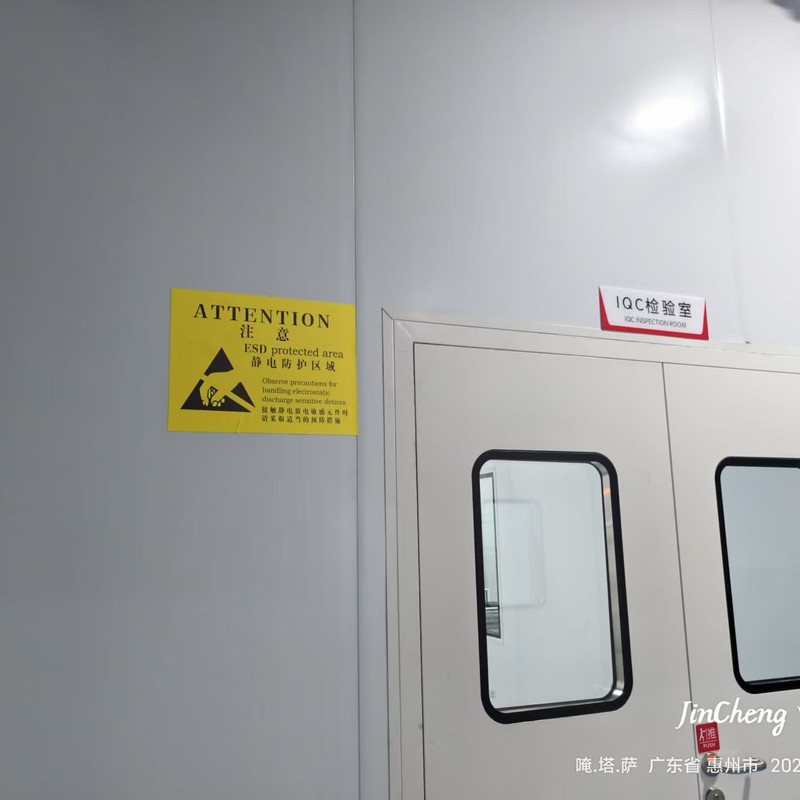

1. 区域划分与标识

• 划分EPA 静电防护区，入口设醒目标识：“静电防护区，必须穿戴防静电装备”。
• 敏感工位（如芯片操作区）设HBM/CDM 等级标识，明确防护要求。

2. 培训与考核

• 新员工：2 小时 ESD 培训 + 考核，合格上岗。
• 全员：每季度复训 + 知识竞赛，每年演练静电事故应急处理。

3. 检测与记录

• 建立ESD 检测台账：腕带、服、鞋、设备接地、温湿度、离子风机等定期检测记录。
• 不合格项：立即整改，闭环管理。

人体防静电与设备工具防静电-核心标准速览

人体防静电与设备工具防静电-常见误区

• 只穿防静电服不戴腕带 → 人体静电无法泄放
•  设备接地不良 → 设备感应带电，损伤器件
• 湿度低于 30% 仍生产 → 静电电压飙升，击穿风险极大
•  用普通塑料袋装芯片 → 摩擦起电，直接报废
