工业场景ESD接地工程
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内
SD接地线安装施工-电子工厂接地系统安装
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试
电子工厂 ESD 接地线安装核心是等电位、低阻、独立汇流、严禁混接，按 “室外接地极→室内总汇流排→区域分排→工位 / 设备 / 人员接地” 逐级施工，全程满足接地电阻≤4Ω、无孤立金属、人员软接地三大底线。工厂ESD系统安装
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试-核心标准与设计原则
1. 关键指标（必须达标）
接地电阻：联合接地≤4Ω；独立 ESD 接地≤10Ω
表面 / 对地电阻：EPA 内设备 / 台面≤1×10⁹Ω；人员 / 台面软接地串1MΩ限流电阻
等电位：所有不带电金属（设备、管道、支架、门窗）必须接入，无孤立导体
拓扑：星型 + 环状主干，放射式分支；ESD、保护、防雷先分汇流再单点共地
2. 材料选型（推荐）
接地极：Φ20mm 铜覆钢 / 热镀锌圆钢，长度2.5–3m
水平干线：40×4mm 镀锌扁钢 / 50×5mm 镀锡铜排
室内主干：50×5mm 铜排（绝缘子固定）
分支线：6mm²/16mm² 多股铜芯黄绿软线；工位线≥2.5mm²
连接：放热焊 / 铜焊；严禁锡焊；螺栓用不锈钢 / 铜质，加弹垫防松
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试-室外接地极施工（基础）
1. 勘测与放线
接地沟开挖安装
测土壤电阻率，高阻区用降阻剂 / 木炭 + 盐改良
接地极沿建筑外围布置，距外墙0.6–1.8m，间距 **≥3m（推荐 5m）**
沟槽：宽0.5m、深 **≥0.8m**；底部铺100mm 细土垫层

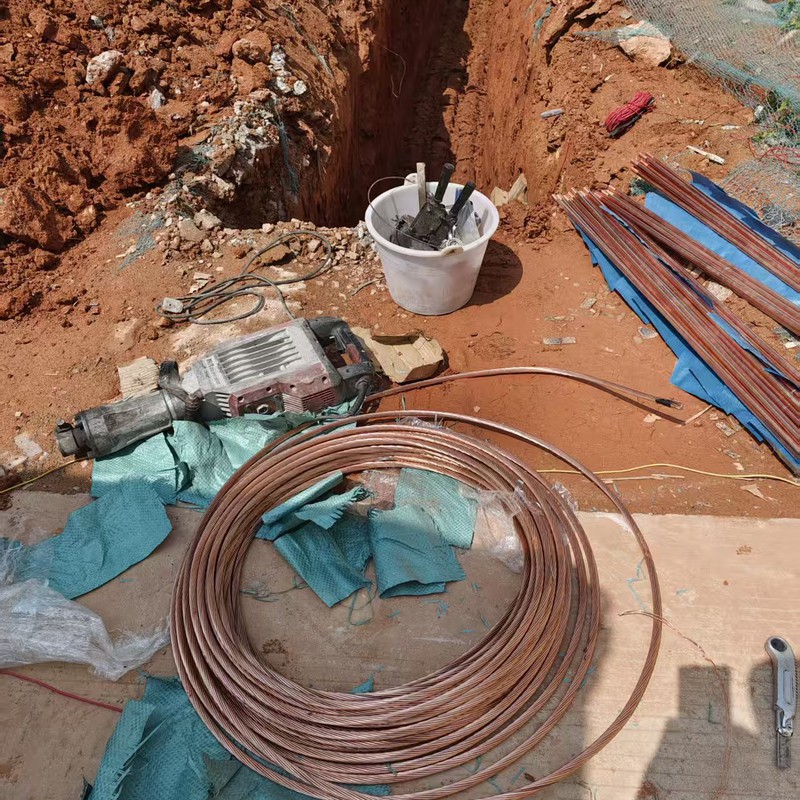

2. 接地极安装

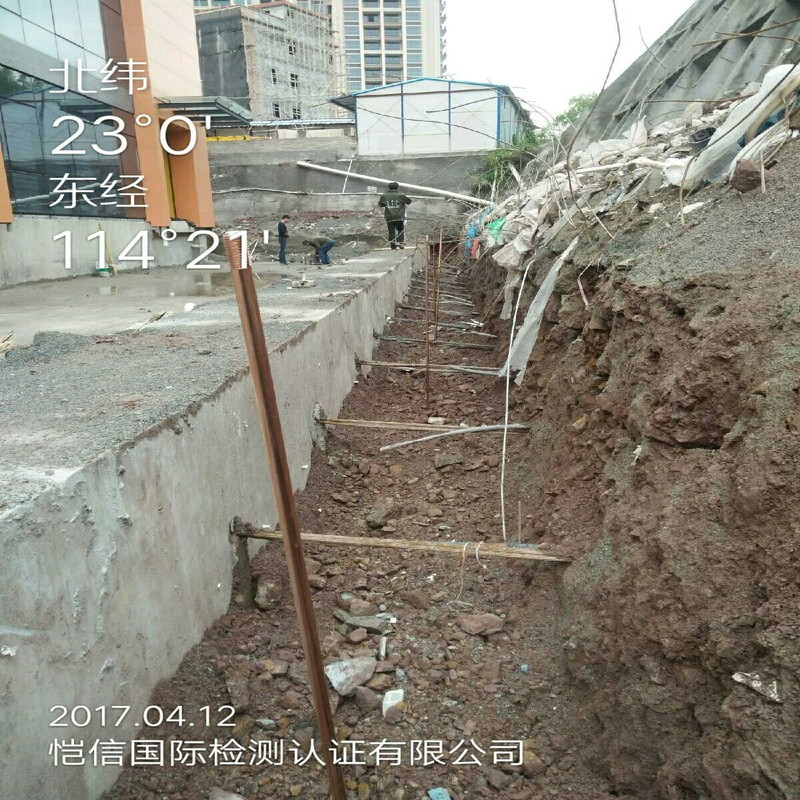

安装垂直接地极
垂直打入，垂直度偏差 **≤1/100**；顶端距地0.5–0.6m
极间用40×4 扁钢双面搭接焊，搭接长 **≥100mm**、焊高 **≥3mm**，满焊无虚焊
焊接处除锈 + 防腐（沥青漆 / 防腐胶带）
回填：先细土夯实，再分层回填；严禁石块直接接触接地体
3. 引上线

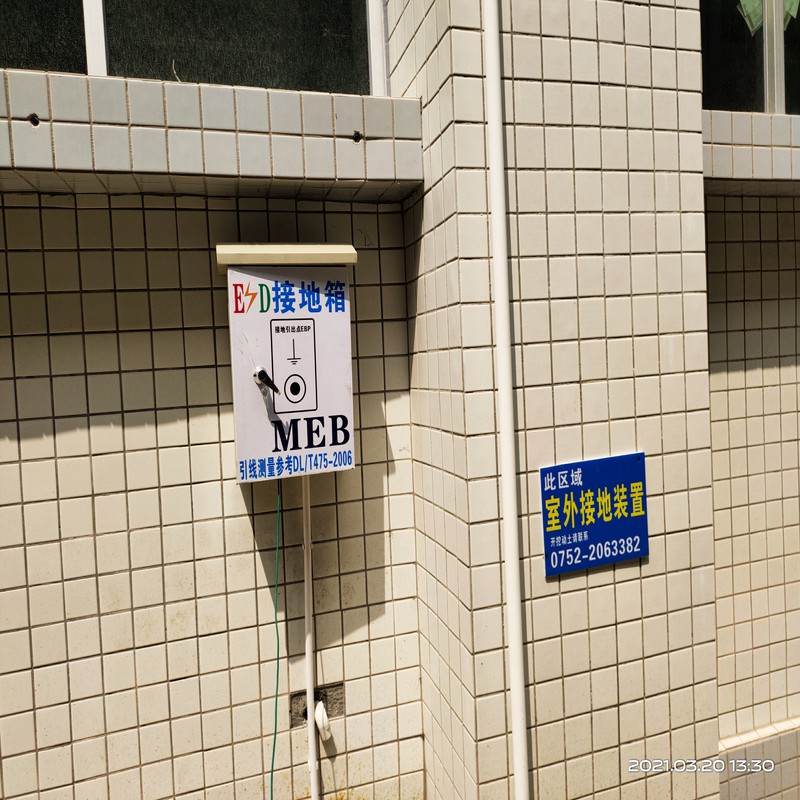

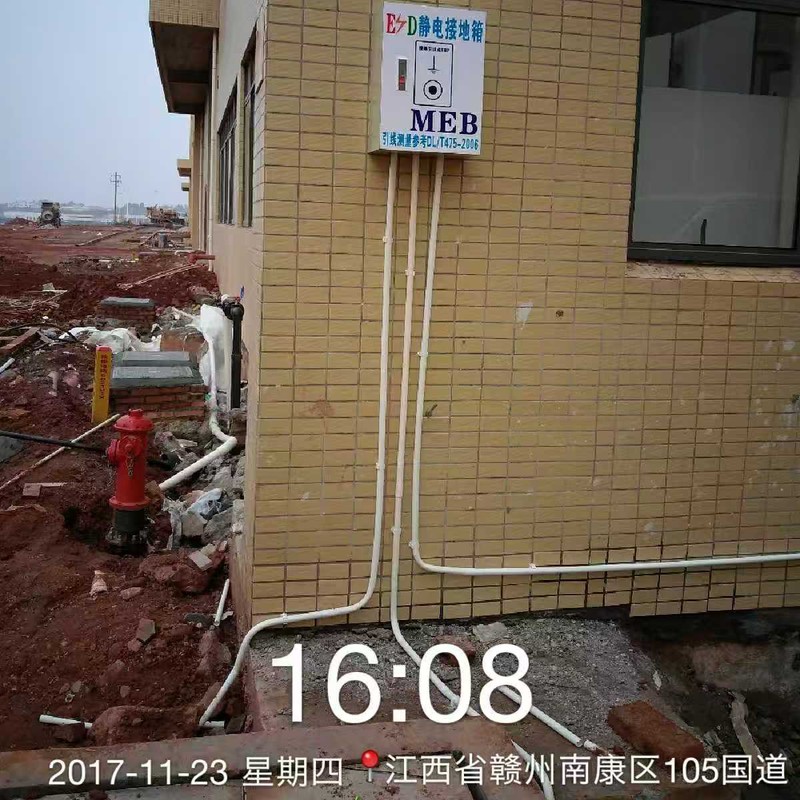

接地引出线MEB安装
用 **≥16mm² 铜缆 / 70mm² 铜包钢从接地网引至室内总等电位端子板（TEB）**
穿墙加PVC 套管，做好防水与标识
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试-室内 ESD 接地系统施工（核心）
1. 总汇流排（TEB）
设在配电室 / 机房，用50×5mm 镀锡铜排，绝缘子固定，绝缘安装
标识：黄绿双色 + ESD 专用；严禁与强电 N 线、防雷地直接混接
连接：ESD、设备保护、防雷分别接各自分排，再单点汇至 TEB
接地安装

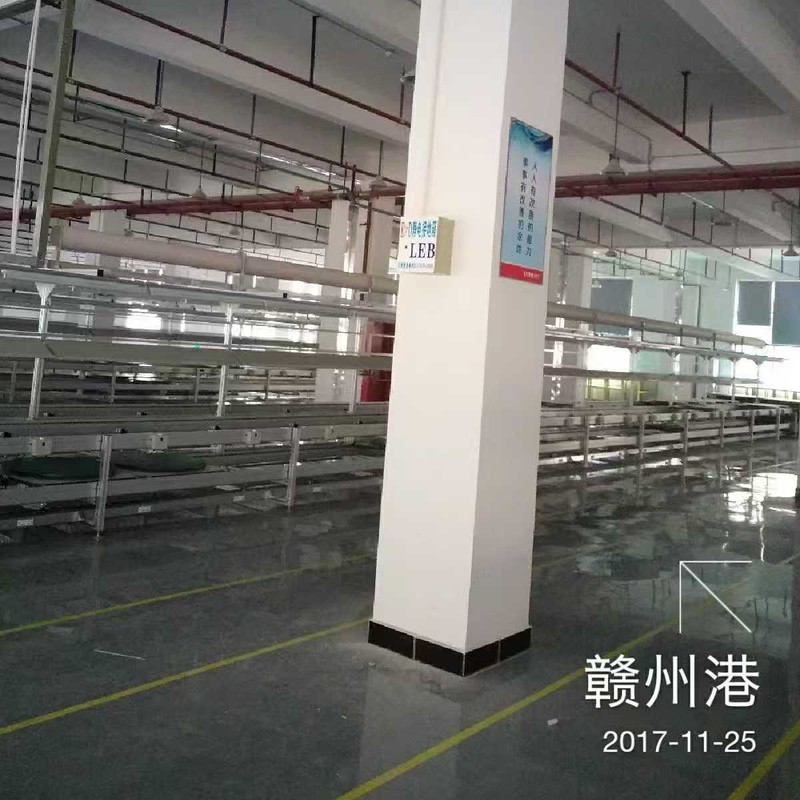

2. 区域分排（LEB）
每500–1000㎡设 1 个，用30×3mm 铜排，沿墙 / 架空地板下敷设
间距 **≤5m** 设接地端子，供设备 / 工作台就近接入
地板下主干宜闭合环路，减少阻抗
3. 防静电地板接地
每10 块地板至少 1 个接地点；支架用专用卡箍 + 2.5mm² 软线连至铜排
地板下可铺1.5m×1.5m 铜箔网格，提升等电位均匀性
每块地板支架 - 铜排导通，对地电阻达标

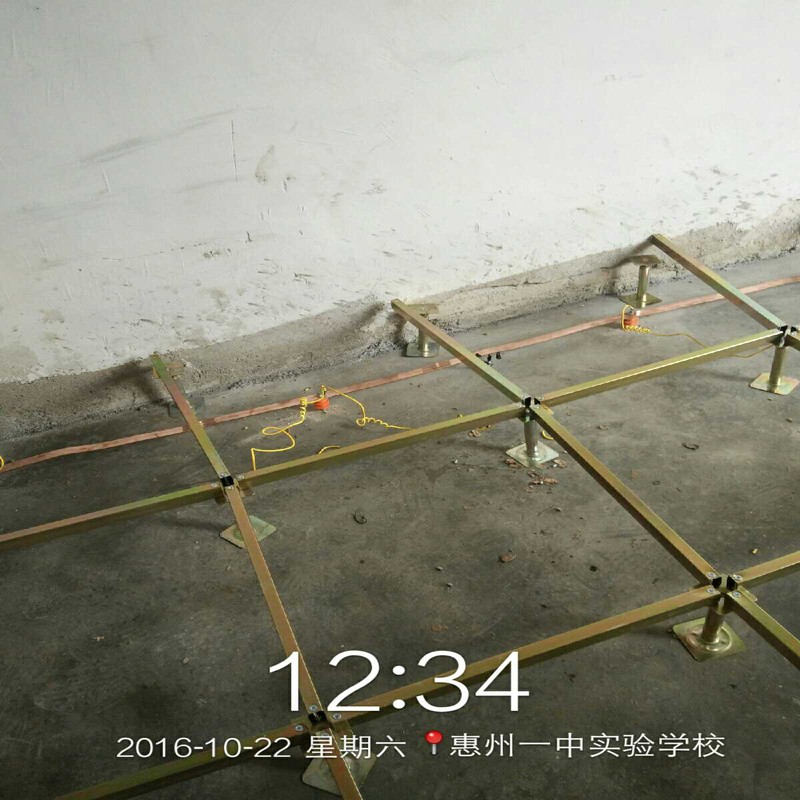

地板接地安装
4. 工作台 / 设备接地
工作台接地安装
每个工位设接地插座 / 端子，用2.5mm² 黄绿线就近接 LEB
台面：金属框架直接接地；防静电台面串1MΩ 电阻后接地
设备：金属外壳独立分支接 ESD 排，不串接；移动设备用接地卷线盘
5. 人员接地（软接地）
腕带：1MΩ 限流电阻，一端接腕带、一端接专用 ESD 插座
鞋 / 地板：防静电鞋 + 导电地板，系统泄漏电阻10⁵–10⁷Ω，泄放同时保人身安全
严禁：直接接电源 N 线、与强电混接、无电阻硬接地
6. 等电位连接（全覆盖）
金属管道、桥架、机柜、门窗、货架、工具车全部接入 ESD 系统
跨接线：≥2.5mm² 软线，螺栓连接牢固，无松动、无锈蚀
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试-施工流程-步骤
勘测定位：测土壤电阻率、放线、标记接地极 / 沟槽 / 引上线路径
室外施工：挖沟→接地极打入→水平扁钢焊接→防腐→回填→引上线敷设
室内主干：TEB/LEB 安装→铜排固定→跨接与标识
分支布线：地板接地→工作台 / 设备接地→人员接地端子→等电位跨接
系统测试：接地电阻、导通电阻、表面电阻、等电位测试
标识与验收：张贴ESD 接地标识，提交竣工资料与测试报告
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试-测试与验收（必做）

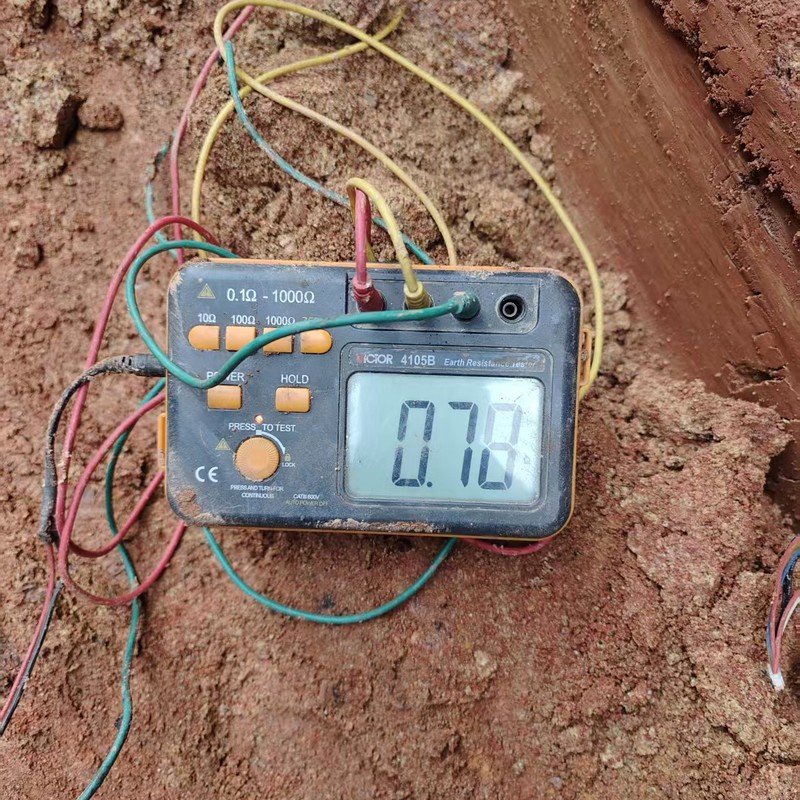

接地电阻测试

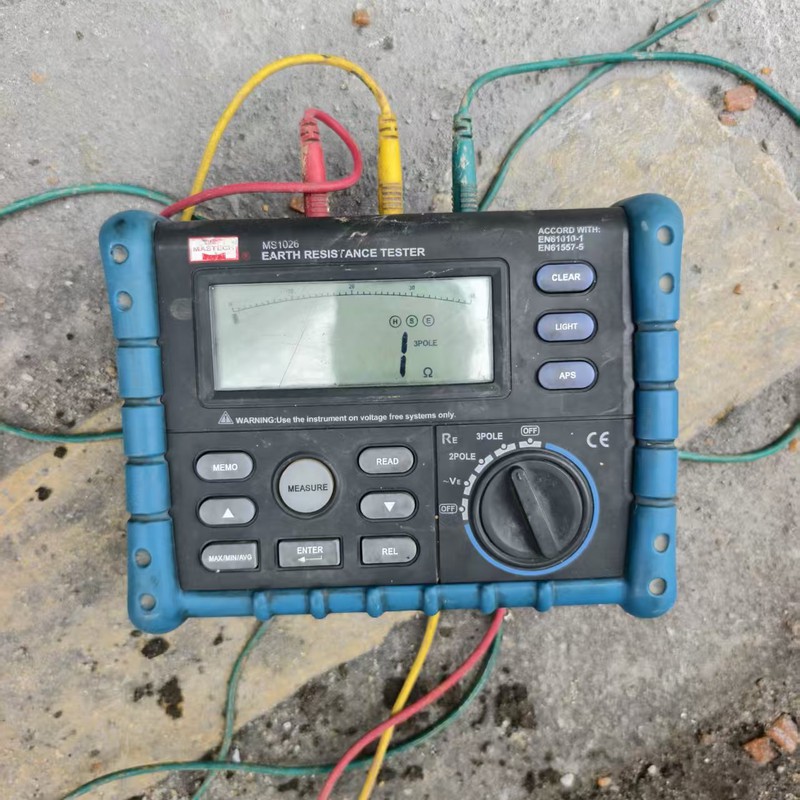

1. 接地电阻测试
仪器：接地电阻测试仪（钳形 / 摇表）
标准：≤4Ω（联合）；≤10Ω（独立）
测试点：TEB、LEB、关键设备、地板网格
2. 导通与等电位测试
任意两点金属间电阻 **≤1Ω**；主干铜排任意段 **≤0.1Ω**
无孤立导体；所有金属构件与 ESD 排导通
3. 表面 / 对地电阻
台面 / 地板：10⁶–10⁹Ω；人员腕带系统：1MΩ±5%
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试-常见禁忌
接电源零线 N、与强电 / 防雷直接混接
串联接地、无汇流排直接并接、分支线过细 / 过长
人员无 1MΩ 电阻硬接地、台面 / 设备不接地
焊接虚焊、螺栓松动、无防腐、无标识
存在孤立金属导体（未接入等电位）
ESD接地线安装施工-电子工厂接地系统安装-室外接地开挖-接地极安装-焊接-室内接地箱安装-接地电阻测试-维护要点
每季度测接地电阻、导通性；每年全面检测
检查连接点有无松动、锈蚀、断线；及时修复
腕带 / 鞋 / 地板每日点检，确保限流电阻与导通正常
