脉冲射线装置独立接地施工、脉冲射线装置接地施工工艺、独立接地装置施工、射线装置专用接地施工、脉冲设备独立接地工程-脉冲射线装置独立接地施工工艺（含阿秒 / 强脉冲场景）

脉冲射线装置独立接地施工、脉冲射线装置接地施工工艺、独立接地装置施工、射线装置专用接地施工、脉冲设备独立接地工程-核心设计要求

1. 独立性

• 与建筑防雷、强电 PE、消防、管道、弱电接地完全独立，水平间距≥15m，严禁共用接地体 / 引下线。
• 室内外单点接地，全程无接头、无分支，杜绝地环路与杂散电流干扰。

2. 接地电阻

• 阿秒 / 强脉冲装置：≤0.5Ω（工频 + 冲击双达标）。
• 一般脉冲射线：≤1Ω。
• 测试：冲击接地电阻（1.2/50μs、8/20μs 波形）+ 工频电阻双测。

3. 材料选型（高频 + 防腐）

• 接地体：纯铜棒 / 镀铜钢棒（φ20–25mm，长 2.5–3m），禁用普通钢材。
• 水平连接：50×5mm 纯铜排或 95mm² 铜绞线。
• 引下线：95–185mm² 多股铜芯绝缘线（穿管防护）。
• 连接：放热焊接（铝热焊），禁用螺栓连接（大电流易打火）。

4. 高频 / 冲击特性（关键）

• 采用环形接地网 + 辐射状接地极，降低高频电感效应。
• 接地体埋深 **≥1.2m**（冻土层以下），避开岩石、建筑垃圾。
• 回填用细土 + 降阻剂，分层夯实，确保与土壤紧密接触。

脉冲射线装置独立接地施工、脉冲射线装置接地施工工艺、独立接地装置施工、射线装置专用接地施工、脉冲设备独立接地工程-施工全流程（标准工艺）

1. 勘察与定位

• 用温纳四极法测土壤电阻率，绘制等值线图。

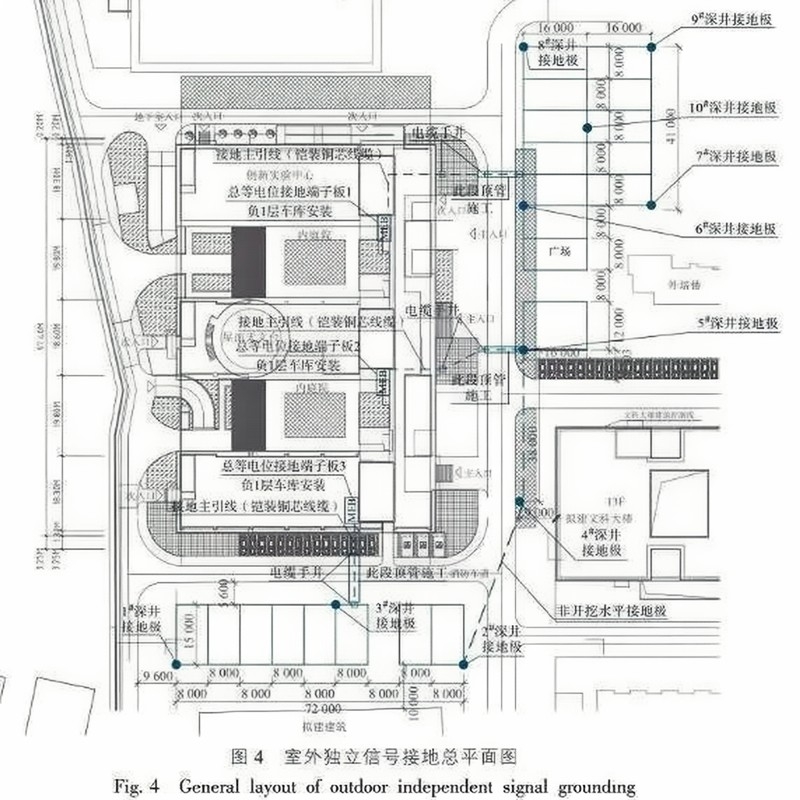

• 选址：低电阻率、远离管线 / 基础、排水良好区域。

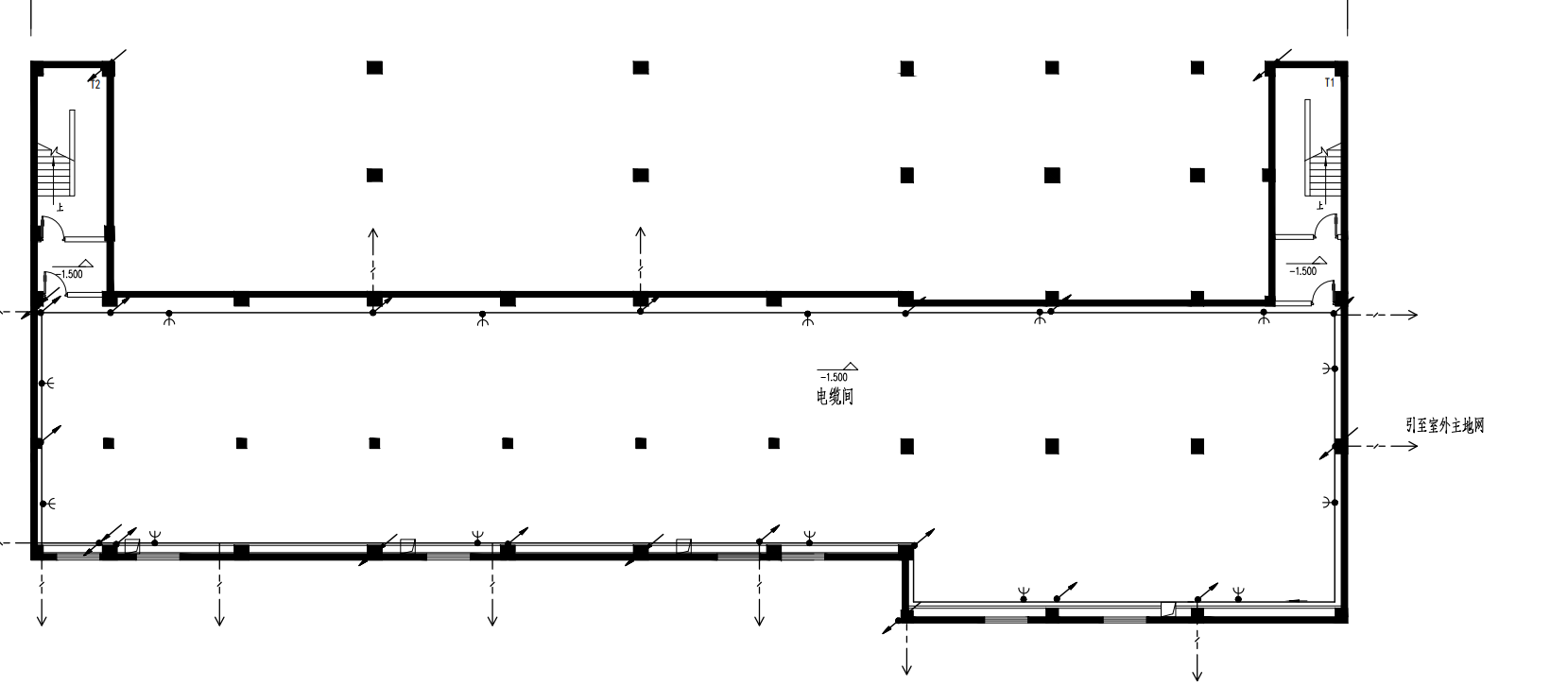

• 放线：环形网 + 辐射极，间距3–5m，距建筑 **≥2m**。

2. 土方开挖

• 沟深1.2–1.5m，宽0.6–0.8m，沟底平整、无石块。
• 接地极坑：φ300mm、深≥2.5m，垂直打入。

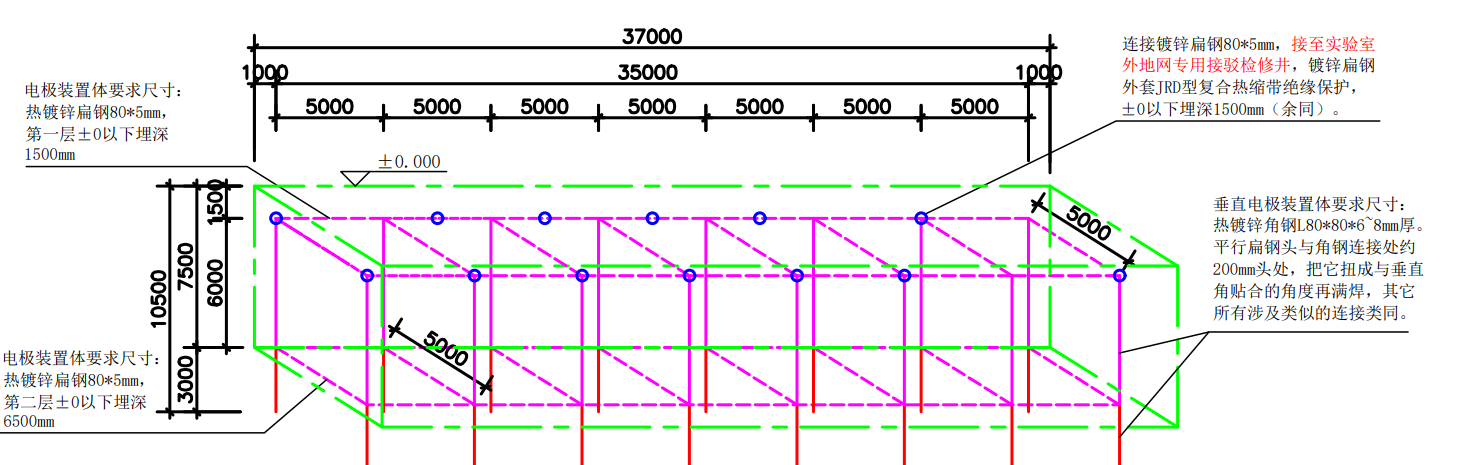

3. 接地体安装（垂直接地极）

• 铜棒垂直打入，顶端埋深≥1.2m，与土壤无间隙。
• 数量：按土壤电阻率计算，通常6–12 根 / 组，呈环形 / 放射状布置。

4. 水平接地网敷设与焊接

• 用50×5mm 铜排连接各接地极顶端，形成闭合环形网。
• 所有连接点放热焊接，焊缝饱满、无气孔，截面≥导体截面。
• 焊接处镀锡 + 沥青漆 / 防腐胶带双重防腐。

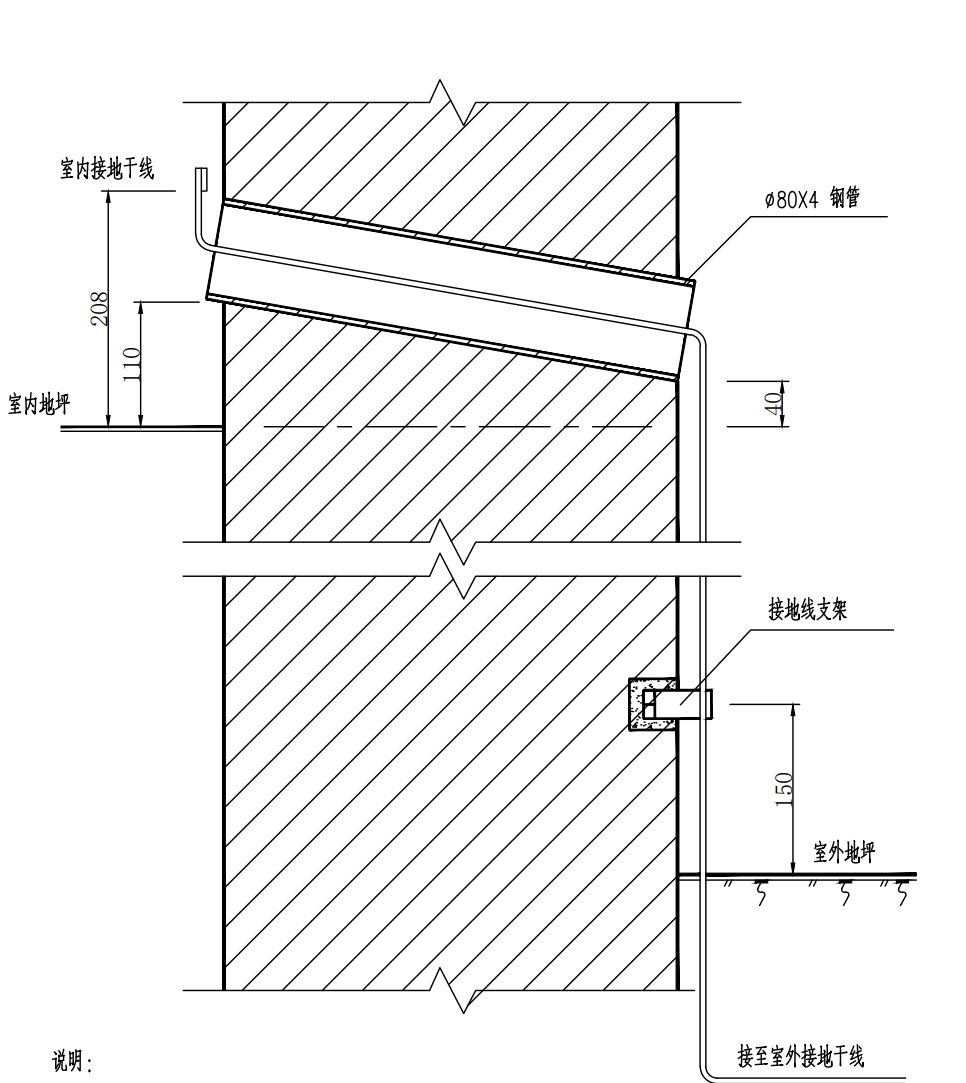

5. 引下线与室内接地端子箱

• 引下线：95mm² 铜芯绝缘线，穿SC50 镀锌钢管保护，全程绝缘。
• 室内设专用独立接地端子箱（50×5mm 铜排，绝缘支架固定），贴警示标识：脉冲装置独立接地・严禁搭接其他设备。
• 设备连接：装置外壳、屏蔽体、高压柜、控制台分别专线接入端子箱，单点接地。

6. 回填与夯实（关键工序）

• 接地体周围回填细土 + 降阻剂（比例 1:3），分层夯实（每层≤30cm），密实度≥90%。
• 严禁回填石块、建筑垃圾、冻土块。

7. 防腐与标识

• 所有金属件热镀锌 / 镀锡 + 防腐涂层。
• 地面设永久接地标识桩，标注：脉冲装置独立接地、电阻≤0.5Ω、严禁破坏。

脉冲射线装置独立接地施工、脉冲射线装置接地施工工艺、独立接地装置施工、射线装置专用接地施工、脉冲设备独立接地工程-测试与验收

1. 接地电阻测试

• 工频：接地电阻测试仪（≥500V），≤0.5Ω。
• 冲击：冲击电流发生器（1.2/50μs、8/20μs），测10kA/50kA下冲击电阻，≤0.5Ω。

2. 连接完整性

• 导通测试：全回路直流电阻≤0.01Ω，无断点、虚焊。

3. 电磁兼容（EMC）

• 距接地网10m处磁场强度 **≤1000A/m**，不干扰精密仪器。

4. 热稳定试验

• 施加额定冲击电流 3 次，接地体 / 焊缝无熔断、开裂、过热。

脉冲射线装置独立接地施工、脉冲射线装置接地施工工艺、独立接地装置施工、射线装置专用接地施工、脉冲设备独立接地工程-阿秒激光装置特殊强化要点

• 接地网网格化：增加均压铜排，降低高频阻抗波动。
• 引下线短直：长度 **≤5m**，减少电感，避免弯折 / 锐角。
• 屏蔽室接地：屏蔽体多点等电位接入独立地网，接缝跨接。
• 二次接地：光学平台、真空腔、探测器单独短距接地，不与主回路串接。

脉冲射线装置独立接地施工、脉冲射线装置接地施工工艺、独立接地装置施工、射线装置专用接地施工、脉冲设备独立接地工程-常见问题与预防

• 电阻超标：增加接地极、加深埋深、加大降阻剂用量、换土。
• 高频干扰：缩短引下线、增大铜排截面、环形均压。
• 腐蚀：全铜 / 镀铜 + 双重防腐，避免不同金属电化学腐蚀。
• 独立性破坏：施工前排查周边接地体，设隔离带。

脉冲射线独立接地以 **≤0.5Ω为目标，采用纯铜 + 放热焊 + 环形网 + 分层回填 + 冲击测试 **，全程独立、短直、防腐、高频稳定，确保阿秒等强脉冲装置安全、低噪、可靠运行。
