导静电型与静电耗散型防静电地板系统电阻标准详解

很多EHS、工程人员经常混淆两个关键参数：防静电地板系统对地电阻和室外接地网接地电阻。本文依据GB/T36340-2018《防静电活动地板通用规范》，清晰区分导静电型、静电耗散型地板指标，为施工、验收、ESD验厂提供参考。

一、地板系统对地电阻（RTG，地板表面至接地铜箔/支架）

1、导静电型防静电地板：系统对地电阻 1.0×10⁴Ω ～ 1.0×10⁶Ω
适用场景：锂电仓库、化工易燃易爆区域，可以快速泄放静电；不建议普通电子EPA车间使用。

2、静电耗散型防静电地板：系统对地电阻 1.0×10⁶Ω ～ 1.0×10⁹Ω
适用场景：SMT车间、光伏电池片车间、芯片实验室、数据机房，满足ESD S20.20体系审核，是电子制造行业主流选型。

二、重要概念区分（验厂高频误区）

地板系统电阻（兆欧级别）≠ 接地网接地电阻（欧姆级别）。
1、地板系统电阻：控制静电释放快慢，防止元器件静电击穿；

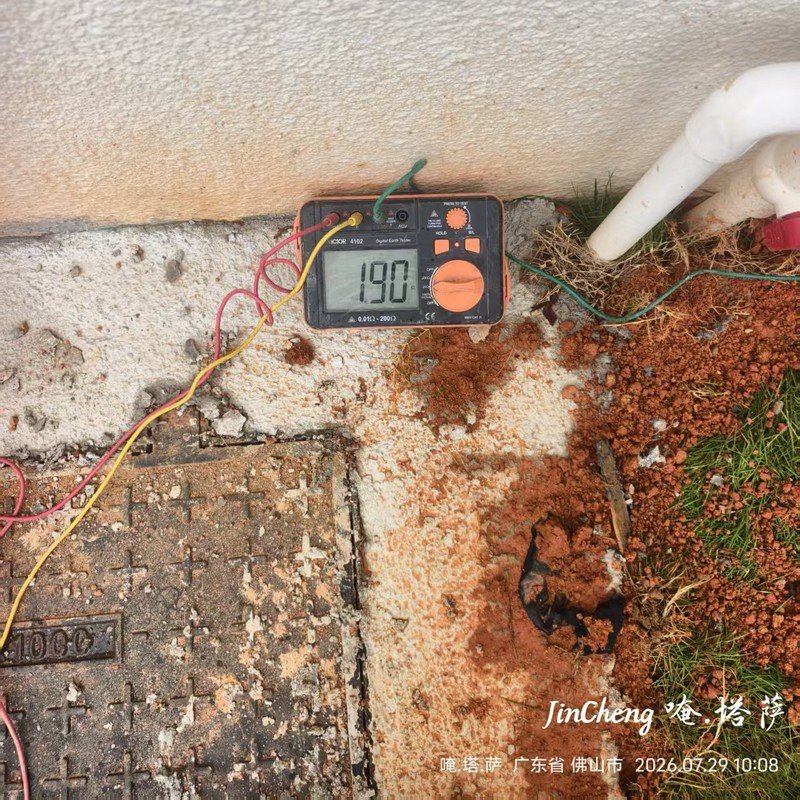

2、独立防静电接地网接地电阻：常规厂区要求≤4Ω，提供稳定泄放通道。

三、检测仪器规范

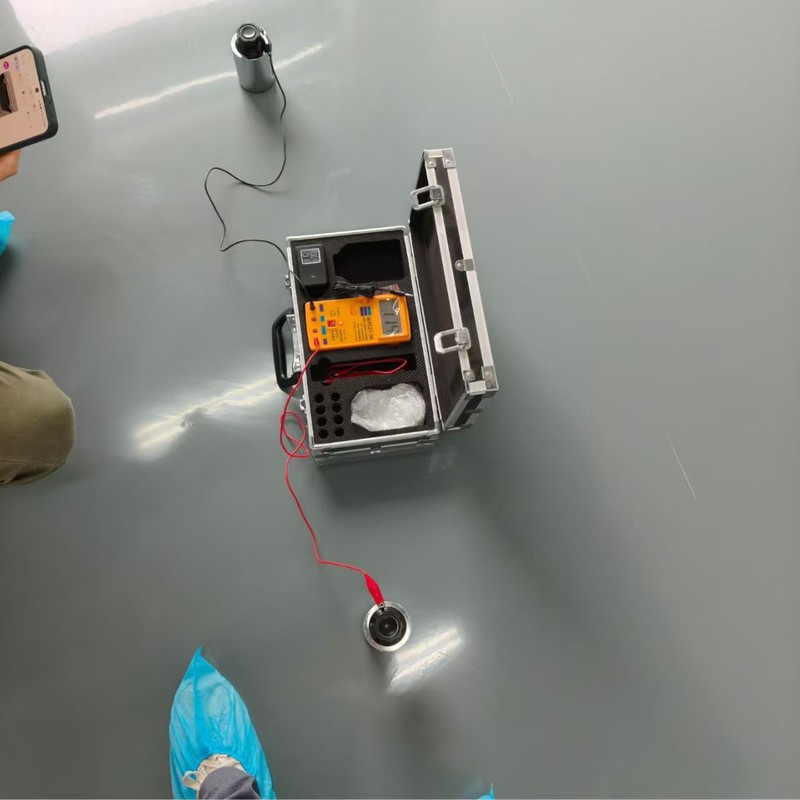

防静电地板验收检测，优先选用2.25kg标准重锤测试仪；简易手持测试仪接触压力不足，数值波动大，绝大多数第三方审核机构不认可。静电耗散型地板测试电压采用100V，导静电型采用10V。

四、施工避雷要点

1、防静电接地系统独立布设，禁止防静电地与防雷地、保护接地连通；
2、地面外露钢筋、彩钢隔墙膨胀螺丝做好绝缘封闭，防止意外导通造成阻值漂移；
3、地板铺设同步布设导电铜箔网格、支架等电位跨接，保障全域电阻均匀。
