防静电地坪系统电阻与接地网接地电阻｜多标准对比及放热焊接施工规范
防静电地坪系统电阻与接地网接地电阻｜多标准对比及放热焊接施工规范
在电子厂房、光伏新能源、锂电防爆车间、精密实验室ESD防静电工程当中，地坪系统电阻与接地网接地电阻是两套完全独立的关键参数，大量工程人员、EHS审核人员容易发生概念混淆，造成现场施工、验收、第三方验厂不通过。本文结合GB、SJ/T、T/CEIA、T/CQAQI、T/SDDP现行标准，对参数指标、测试条件、施工工艺做完整梳理。
一、核心概念区分
- 地坪系统电阻（RTG，兆欧级）：地坪表面→铜箔/接地端子，管控静电泄放速率；
- 接地网接地电阻（欧姆级）：接地极→大地，静电泄放至大地的物理通道。
二、多标准参数对照表
| 标准编号 | 标准全称 | 地坪/系统对地电阻 | 接地网接地电阻 | 备注 |
|---|---|---|---|---|
| GB50611‑2010 | 电子工程防静电设计规范 |
导静电：2.5×10⁴～1.0×10⁶Ω 静电耗散：1.0×10⁶～1.0×10⁹Ω |
独立防静电接地≤10Ω；独立接地与防雷地间距≥20m；联合接地取系统最小值 | 电子厂房微电子车间国标；项目常提升至4Ω、1Ω作为设计值 |
| GB50169‑2016 | 电气装置安装工程接地装置施工及验收规范 | 不规定地坪ESD电阻，只管接地装置施工焊接工艺 | 保护接地常规≤4Ω；无设计值按图纸；潮湿腐蚀环境宜放热焊接 | 只管接地本体施工，无地坪防静电参数；主干接头优先放热焊接 |
| GB50944‑2013 | 防静电工程施工与质量验收规范 | 工作表面对地电阻＜1×10⁹Ω；导电网格≤6m；防静电区≥2处接地端子 | 无设计要求时独立防静电接地＜10Ω；联合接地取系统最小电阻；禁止孤立金属导体 | 防静电工程验收国标；现场验厂普遍提高到≤4Ω、精密实验室≤1Ω（甲方设计提升，非条文强制） |
| SJ/T31469‑2002 | 防静电地面施工及验收规范 |
导静电：系统电阻＜1×10⁶Ω 静电耗散：1×10⁶～1×10⁹Ω；电极900mm间距；温湿度15‑30℃ |
接地电阻按设计图纸执行，标准无固定欧姆数值 | 电子行业地坪验收行标，明确区分表面电阻、系统对地电阻 |
| SJ/T10694‑2006 | 电子产品制造与应用系统防静电检测通用规范 |
导静电：1×10⁴～1×10⁶Ω 静电耗散：1×10⁶～1×10⁹Ω；测试电压：导静电10V，耗散100V；环境20‑25℃，RH40‑60% |
独立防静电接地宜＜10Ω；接地电阻测试方法明确；无强制4Ω/1Ω条文 | 国内ESD检测核心行标，SGS/BV/ITS验厂检测主要依据；规定抽样检测规则 |
| SJ/T11159‑2016 | 地板覆盖层和装配地板静电性能的试验方法 | 区分表面电阻、点对点电阻、系统对地电阻；2.5kg重锤；导静电10V，耗散100V；样品预处理48h | 仅做地板材料实验室测试，不规定现场接地网接地电阻 | 地板进场材料判定依据，不做现场地网指标 |
| T/CEIA ESD1005‑2021 | 防静电地坪工程技术规范 |
导静电地坪：1×10⁴～1×10⁶Ω 静电耗散地坪：1×10⁶～1×10⁹Ω；区分表面电阻、系统对地电阻；电压10V/100V |
独立防静电接地优先≤4Ω；高精度实验室可设计≤1Ω；联合接地≤1Ω；主干接头优先放热焊接；预埋件绝缘封闭 | 国内工程主流团体标准，大量客户稽核直接引用；螺栓压接仅允许支线 |
| T/CQAQI 8702‑2023 | 防静电环氧地坪系统施工及验收规范 |
导静电：1×10⁴～1×10⁶Ω 静电耗散：1×10⁶～1×10⁹Ω；网格接地端子间距≤6m；2.25kg重锤电极，10V/100V |
无设计值时独立防静电接地≤10Ω；宜采用放热焊接主干接头；金属预埋件应做绝缘隔离；联合接地取系统最小值 | 环氧防静电地坪专项团体标准；环氧地坪项目验收直接引用 |
| T/SDDP 3‑2020 | 工业用防静电不发火地坪设计施工与验收技术规程 | 导静电不发火地坪：1×10⁴～1×10⁶Ω；兼顾不发火性能；系统对地电阻测试；导电骨料长效要求 | 防爆场景独立防静电接地宜≤4Ω；易燃易爆区域严禁螺栓搭接代替放热焊接；等电位全覆盖；隔离土建杂散金属通路 | 防爆、锂电、危化车间专用团体标准；同时管控防静电+不发火双重指标；安监验厂高频引用 |
三、工程实操参数总结

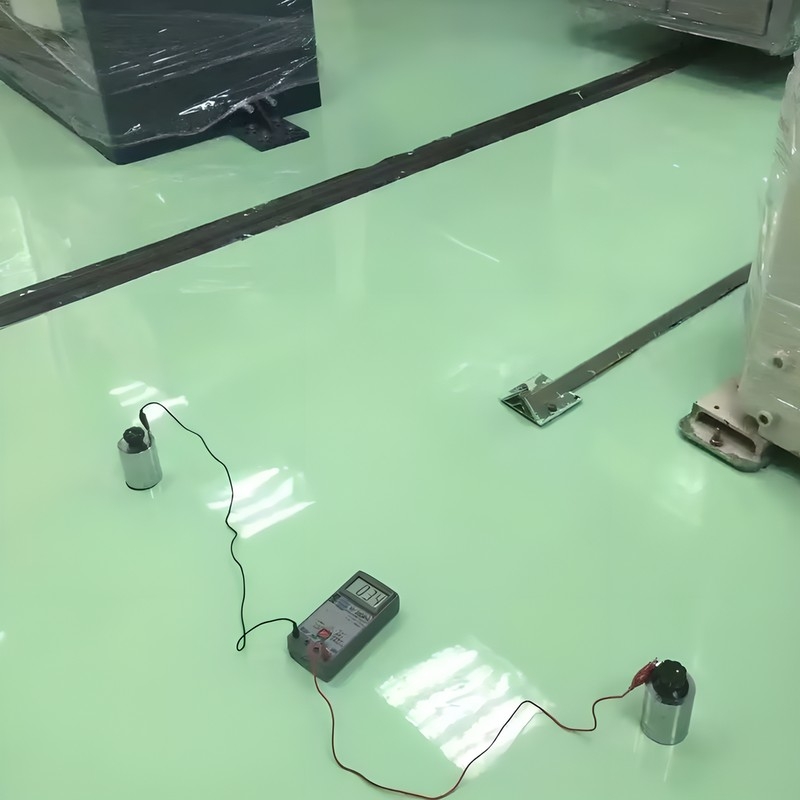

3.1 地坪系统电阻（地坪表面到接地端子）
- 导静电型（锂电、防爆、不发火地坪）：1×10⁴～1×10⁶Ω
- 静电耗散型（SMT、光伏、芯片、机房EPA）：1×10⁶～1×10⁹Ω
检测依据：SJ/T10694‑2006、SJ/T11159‑2016、T/CQAQI 8702‑2023；防爆不发火地坪参考T/SDDP 3‑2020；测试电压：导静电10V，耗散100V；2.25kg重锤电极，环境20‑25℃，RH40‑60%。

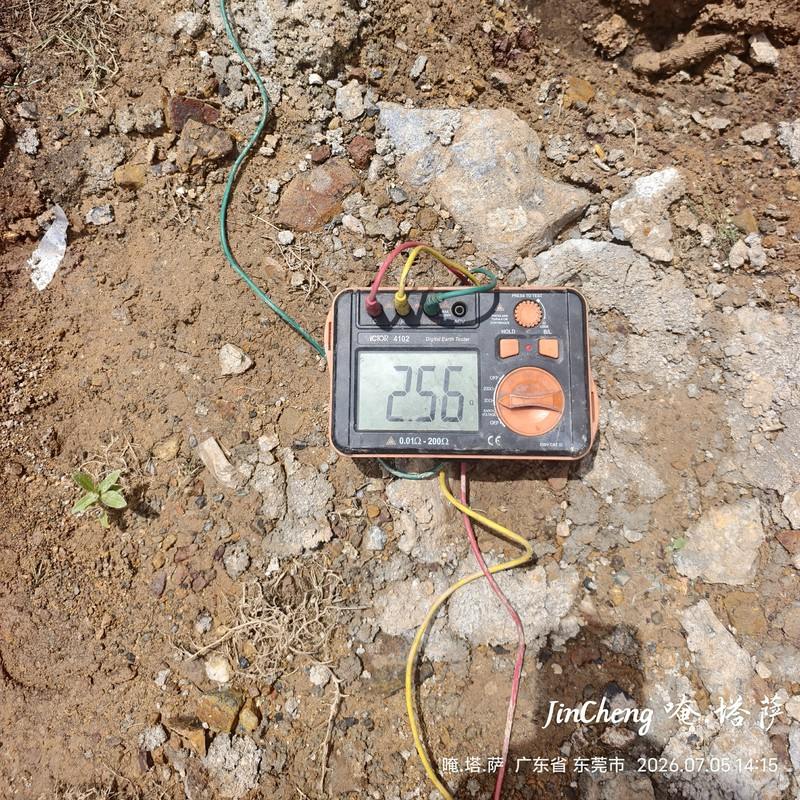

3.2 接地网接地电阻（接地极到大地）
国标最低底线：独立防静电接地≤10Ω。4Ω、1Ω属于工程验厂提升指标，图纸必须明确标注，不属于国标强制条文。
- 普通电子、光伏EPA车间独立地网：≤4Ω
- 防爆危化锂电车间独立地网：≤4Ω
- 芯片、EMC射频精密实验室独立地网：≤1Ω，高端项目≤0.5Ω
-
大楼联合接地：≤1Ω
3.3 放热焊接施工工艺要求

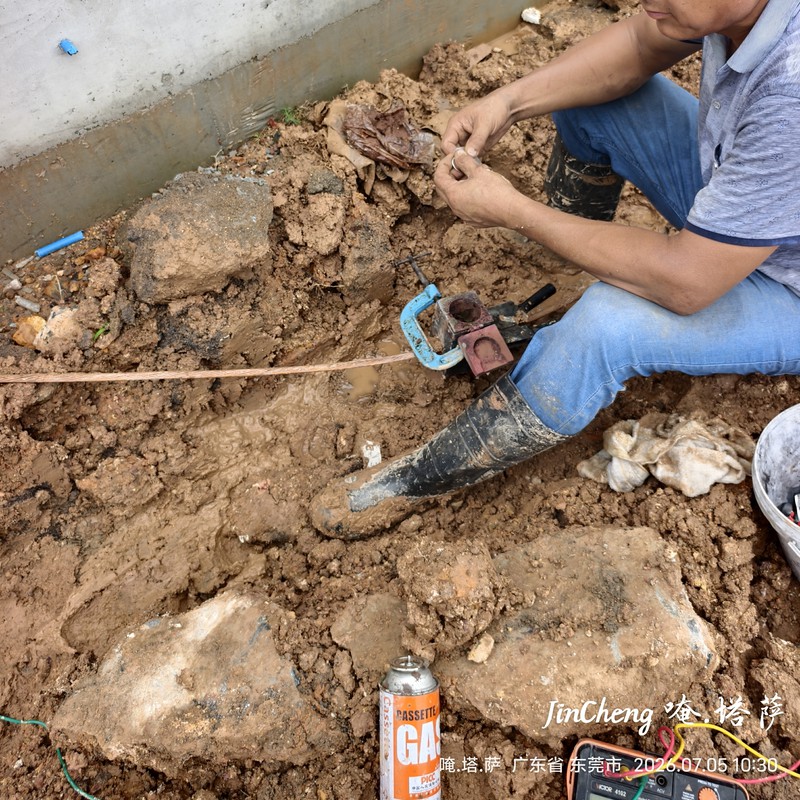

GB50169‑2016：潮湿腐蚀环境宜放热焊接；T/CEIA ESD1005‑2021接地主干接头优先放热焊接；T/CQAQI 8702‑2023环氧地网主干宜放热焊接；T/SDDP 3‑2020防爆区域禁止螺栓搭接代替放热焊接。螺栓压接仅用于支线，接地极、主干干线严禁使用，避免接头氧化虚接，接地电阻逐年飘升。
四、现场高频误区
- ❌混淆地坪系统电阻（兆欧）与接地网接地电阻（欧姆）；
- ❌直接拿国标≤10Ω作为项目验收值，ESD验厂、防爆项目一般提升至4Ω/1Ω，图纸必须写明；
- ❌防爆车间只做防静电，忽略T/SDDP 3‑2020不发火双重指标；
- ❌SJ/T11159仅用于地板材料实验室测试，不能直接作为现场地网接地电阻验收依据。
