MEB总等电位箱ESD端子配置：绝缘隔离是核心要求

摘要：ESD接地进入建筑之后，MEB总箱是整套系统的室内总枢纽，HBM、MM端子排必须做绝缘隔离，禁止接入大楼原有接地排，本文详解MEB箱内部接线工艺、常见错误与验收检测要点。

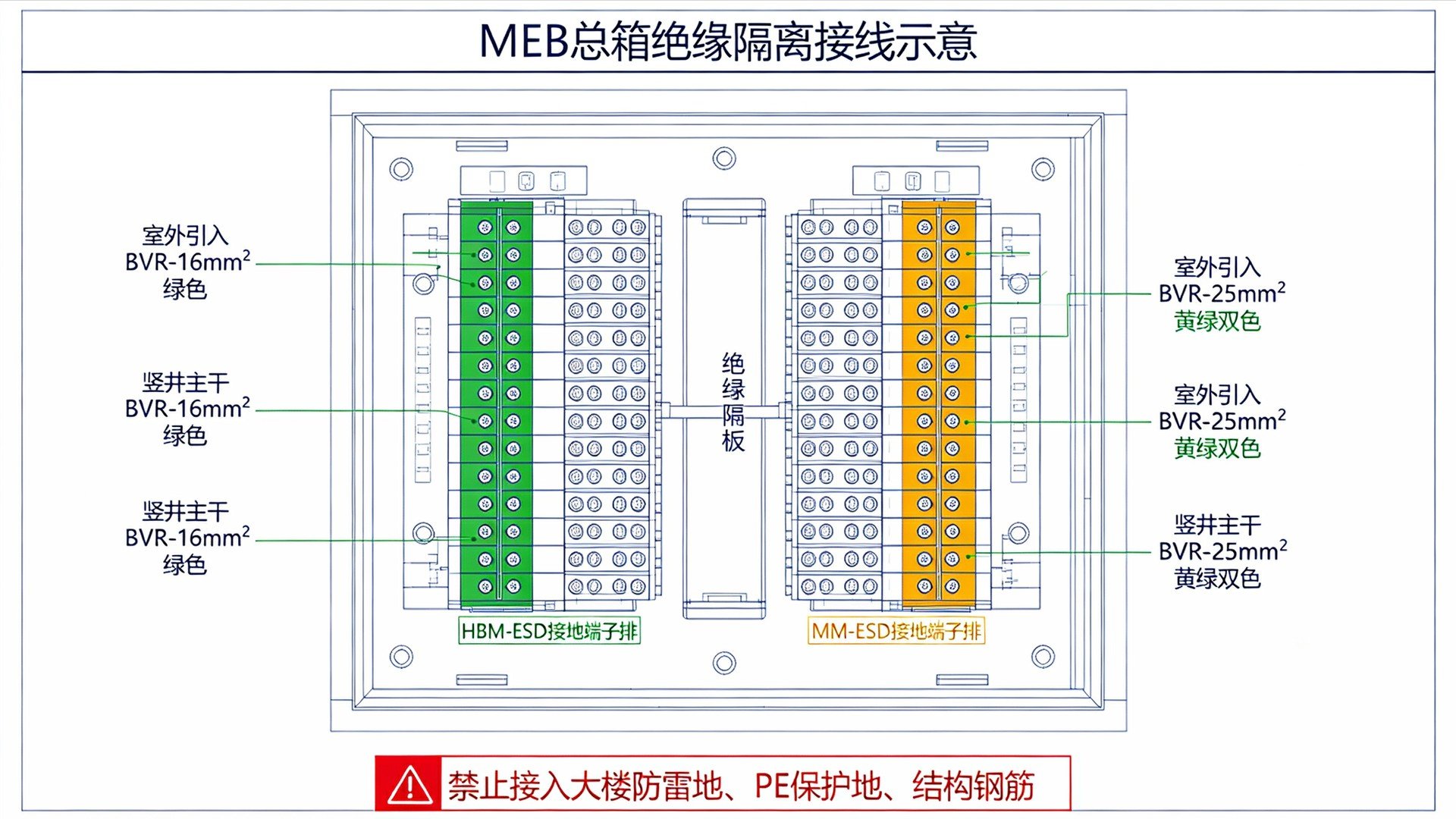

图：MEB总等电位箱内部HBM、MM隔离端子排接线简图

室外敷设完成HBM、MM两套独立接地地网，线缆通过埋地套管穿过雨水井，穿墙进入建筑配电间之后，会接入MEB总等电位箱。MEB总箱作为室外独立地网与室内竖井主干之间的中转枢纽，是整套ESD接地系统十分关键的室内节点，也是现场施工高频出错位置。很多室外严格隔离的接地系统，就在MEB箱体内部发生混接，直接破坏地网独立性，后续竖井、楼层LEB接地箱做得再规范，也无法消除地环路隐患。

很多现场施工人员对于MEB箱体功能理解存在误区，认为MEB总等电位箱内部所有铜排都属于接地，可以直接把ESD接地线压接在大楼原有MEB防雷、PE保护接地排上。大楼原有MEB铜排连接建筑防雷引下线、配电保护接地，电位受雷击、漏电影响会发生波动，ESD地线压接上去，室外独立地网就和建筑本体接地系统连通，前期投入建设的HBM MM双独立接地地网失去意义。这种错误接线隐蔽在配电箱内部，日常巡检很难发现，后期运维电工检修配电时，也很容易误将ESD端子和大楼接地排短接，带来长期风险。

按照ESD独立接地工程的规范做法，MEB总箱内部需要增设绝缘隔离隔板，设置两组完全互相绝缘的独立端子排，分别服务HBM人体ESD接地、MM设备ESD接地，两组端子排与箱体外壳、大楼原有接地铜排保持电气隔离，不能发生任何接触。HBM回路接入室外引入BVR‑16mm²绿色接地线，同时由此端子向上引出去往弱电竖井的BVR‑16mm²绿色竖向主干线缆；MM回路接入室外引入BVR‑25mm²黄绿双色接地线，同样由此端子引出竖井BVR‑25mm²黄绿双色主干线缆。进线、出线全部压接在对应独立端子，依靠螺栓压紧，保证接触可靠。

箱体内部必须张贴清晰永久性标识，分别标注“HBM人体ESD接地端子排”“MM设备ESD接地端子排”，同时张贴红色警示提示：本ESD端子禁止与大楼防雷、PE保护接地排连接，用于提醒后期运维电工，防止后期检修误接线。箱体内部布线做好线束整理，HBM绿色线缆与MM黄绿双色线缆分区布置，不要和大楼PE、防雷线缆混杂缠绕，降低误接概率。

MEB箱体接线完成之后，不能只简单测试线缆通断，需要做专项绝缘检测。分别测量HBM端子排、MM端子排和大楼原有MEB接地铜排、箱体外壳之间绝缘电阻，确认不存在漏电、虚接、金属搭接，证明两套ESD端子真正实现隔离。同时复测HBM、MM系统接地电阻，确认入户施工没有造成接地指标劣化。如果绝缘测试不合格，需要开箱排查，检查绝缘隔板是否破损、线缆绝缘外皮有没有被箱体金属边缘割破，消除隐患之后才可以向下开展竖井布线工序。

在很多老旧厂房接地改造项目当中，原有配电间没有预留独立ESD端子安装位置，不能直接放弃隔离要求，需要在配电间内增设独立绝缘端子箱，不借用原有MEB内部公共铜排，保障ESD接地系统完整独立性。MEB箱体节点管控，是整套独立接地工程承上启下的关键，必须严格把控施工与检测环节，不能图省事简化工艺，保障防静电接地工程整体质量。
