弱电竖井至楼层ESD‑LEB接地箱完整施工技术解析

摘要：多层厂房无尘车间，需要从MEB总箱通过弱电竖井布线至各楼层LEB接地箱，实现车间静电点位分层管理，本文讲解竖井布线、LEB箱体安装、车间点位接线规范与分层检测要点。

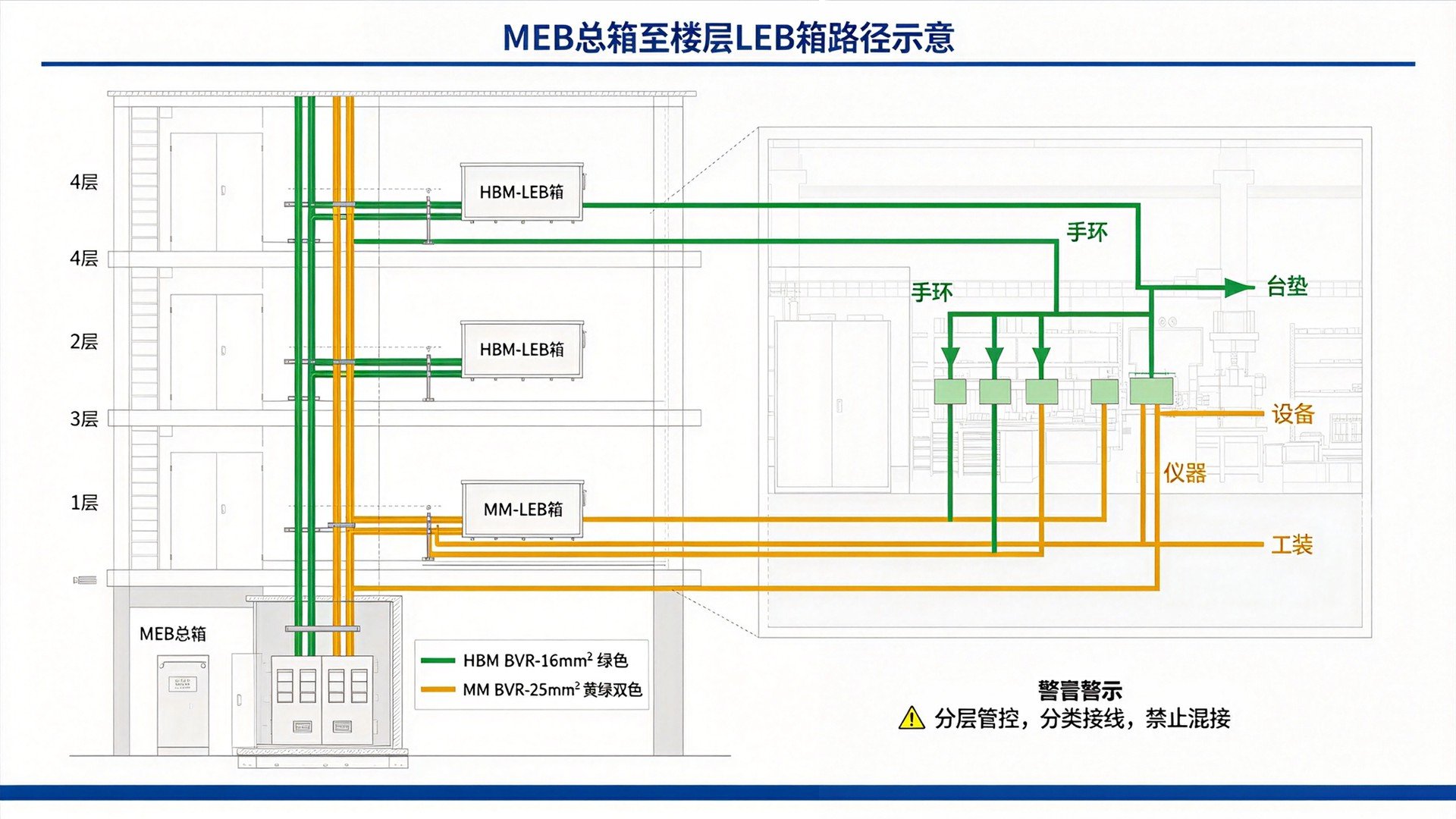

图：MEB总箱经弱电竖井到楼层LEB接地箱完整竖向链路示意图

对于多层电子厂房，1‑4层均设置无尘生产车间，如果全部车间工位点位线缆直接拉回一层配电间MEB总箱，线缆距离过长，线路阻抗升高，布线杂乱，后期检修维护难度大。行业标准方案就是从MEB总箱引出HBM、MM两套竖向主干线缆，沿弱电竖井向上贯通各个楼层，每层弱电竖井位置安装两套独立LEB接地箱局部等电位接地箱，各楼层车间工位就近接入本层LEB箱体，实现静电接地点位分层管控，兼顾接地性能和后期运维便利性。但竖井与楼层箱体施工环节，如果布线、箱体安装、接线管控不到位，容易出现线缆混槽、箱体互通、点位错接等一系列问题，削弱整套ESD接地系统的隔离效果。

从MEB总箱引出竖向主干阶段，HBM系统采用BVR‑16mm²绿色线缆，MM系统采用BVR‑25mm²黄绿双色线缆，两套主干线缆沿弱电竖井必须分开走线，分槽、分托架敷设，严禁共管、共槽，不允许两根线缆捆绑在一起敷设。同时ESD接地主干线缆需要尽量远离防雷引下线、强动力电缆，减少外界干扰耦合。线缆沿竖井敷设做好固定，预留适当弧度，避免建筑沉降拉扯线缆损伤绝缘外皮；竖井内线缆做好标识，每层位置张贴标签，标注线缆所属系统，方便后期识别检修。

每一层弱电竖井位置，分别独立安装HBM‑ESD‑LEB接地箱、MM‑ESD‑LEB接地箱，两套箱体物理分开摆放，箱体之间不能存在金属导体连通，实现电气互相隔离，不可以把HBM、MM端子合并在同一个箱体内部。竖井竖向主干线缆进入楼层箱体之后，压接在箱内绝缘端子板，箱体内部不允许接入大楼PE保护地线、防雷接地线。箱体外部张贴醒目的标识，分别标注“HBM人体ESD‑LEB”“MM设备ESD‑LEB”以及红色警示：禁止接入配电PE、防雷线路。

车间分支接线有严格区分标准：HBM‑LEB箱体输出BVR‑6mm²绿色分支线缆，专门对接本层防静电台垫、防静电手环插座、人体静电检测仪等人员静电泄放点位；MM‑LEB箱体输出BVR‑10mm²黄绿双色分支线缆，对接本层贴片机、AOI设备、精密测试仪器、工装治具等生产设备。绝对禁止手环台垫接到MM箱体，也不允许生产设备接入HBM回路，回路混接会直接抵消HBM MM双独立接地分开设计的价值。车间分支布线同样分开走线，两套系统分支线缆不要同管敷设。

楼层箱体施工完成之后，不能直接交付生产使用，需要开展分层检测工作。第一做分段导通测试：从竖井主干到箱体输入端子、箱体输出分支到车间工位点位，逐段确认导通良好，排查虚接、断线；第二测量HBM箱体与MM箱体之间绝缘电阻，确认两套系统没有发生间接连通；第三测量楼层之间电位差，排查地环路隐患；第四复测接地电阻，确认经过竖井、楼层箱体施工，接地阻值依旧满足HBM＜4Ω、MM＜1Ω的设计指标。全部检测完成，整理每层箱体接线记录、测试记录归入竣工资料，用于ESD第三方审厂。

很多工厂前期室外地网、MEB总箱施工都很规范，竖井和楼层箱体简化施工，出现回路混接，导致整套工程达不到设计目标。多层厂房无尘车间防静电接地工程，室外地网是基础，竖井和楼层LEB箱体就是承上启下的骨架，骨架施工质量直接决定车间终端接地效果，每一层都不能放松标准。老旧厂房改造项目，原有竖井线缆杂乱，需要清理原有线路，重新布设独立主干，不能直接复用旧有接地线路。
