广州接地电阻数值达标，车间依旧静电不良｜地环路干扰故障深度解析

广州大量电子制造、科研研发工厂经常遇到一类疑难现场问题：接地电阻测试仪检测读数完全满足设计指标，防静电手环、防静电台垫、离子风机全部按照规范配置到位，但是生产过程依旧频繁出现芯片隐性损坏、精密实验数据漂移、测试设备偶发报警。这类故障没有固定发生时间，复现难度大，品质与设备工程师投入大量时间更换耗材、调试设备，问题依旧无法根除，很多时候根源来自地环路干扰。

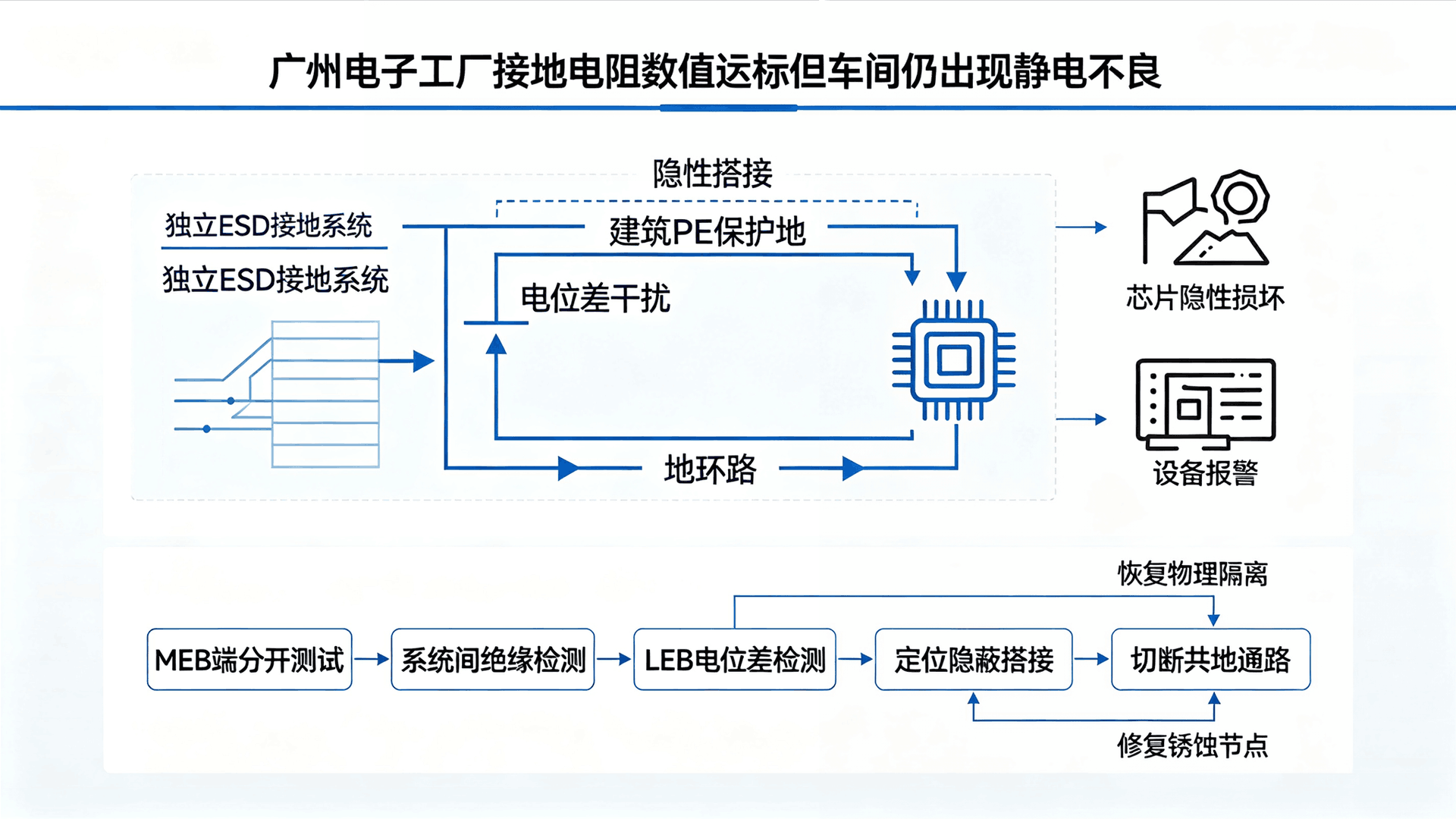

参照GB/T 17626电磁兼容系列标准、IEC61340静电防护规范，地环路的本质是不同接地点之间存在电位差，多条接地通路形成闭合回路，工频干扰、地噪声沿着接地回路传导至精密设备输入端，造成器件损伤、信号异常。很多时候单看接地电阻读数合格，但是系统之间存在非正常电气通路，地环路隐患就已经客观存在。

现场地环路产生主要诱因：ESD工艺接地系统与建筑PE保护地、防雷接地发生隐性金属搭接；HBM、MM两套独立接地系统施工或者后期运维中无意连通；不同楼层LEB局部等电位箱之间存在明显电位差；接地干线焊接节点、压接端子氧化锈蚀，产生不均衡接触阻抗；电缆沟内部线缆破皮，不同接地系统意外导通。这些搭接点很多藏在地下绿化、电缆沟、弱电井套管内部，肉眼很难直接发现。

针对地环路疑难故障，需要一套标准化排查流程。第一，在MEB总等电位箱位置，分别对各个接地系统开展接地电阻测试；第二，测试不同接地系统之间绝缘电阻，确认是否存在非正常连通；第三，分层测试各楼层LEB局部等电位箱之间电位差，定位电位异常楼层；第四，重点检查穿墙、穿雨水井套管位置线缆外皮有无破损；第五，检查放热焊接点、接线端子有无氧化锈蚀痕迹。依靠仪器分段定位，逐步缩小故障范围，找到隐蔽搭接位置。

地环路故障整改核心思路：切断所有非正常共地通路，恢复各套接地系统物理隔离状态；修复锈蚀、虚接的接头节点；优化MEB、LEB等电位架构，消除电位差。很多工厂简单更换设备，不去处理接地底层问题，故障会反复复发。
