ESD独立接地系统完整施工流程与关键验收指标

摘要：ESD接地属于地下隐蔽工程，如果工序管控不到位，沟槽回填绿化恢复完成后才发现阻值不合格、隐性搭接，返工成本成倍增加。本文梳理完整施工全流程、关键工序控制点与验收检测指标，为企业项目建设提供参考。

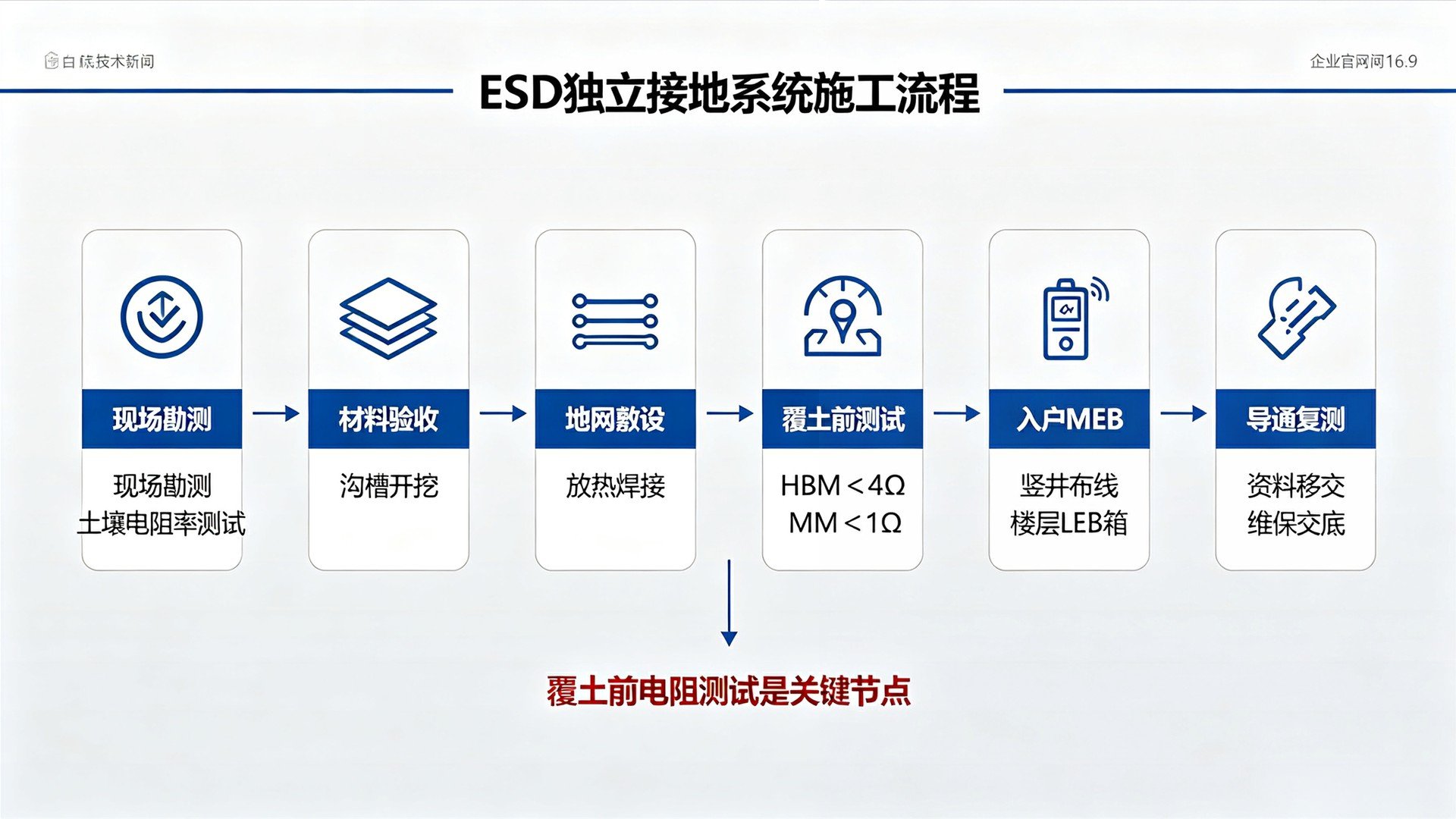

图：ESD独立接地系统完整施工流程与验收节点框图

ESD接地独立接地系统属于典型隐蔽工程，大量核心设施埋设于绿化地下，一旦完成沟槽回填、地表绿化恢复，后期再想查看地网本体、焊接节点难度极大。很多项目施工流程颠倒，先回填再做接地电阻测试，回填之后发现接地电阻不达标、存在隐性共地搭接，就需要破除绿化、开挖土方，返工周期长，造价高，还会影响厂区整体环境。想要做好一套HBM MM双独立接地工程，必须严格遵循完整施工流程，把检测节点前置，重点落实覆土之前各项测试，把控每一道工序的质量控制点，同时做好全流程资料留存，满足ESD审厂的资料要求。

整套工程第一步是图纸复核、现场勘察勘测与技术交底。结合建筑总平面图、地下室图纸，实地勘察施工区域，确认绿化可用尺寸、地下给排水管线、电力电缆、雨水井位置，避开地下既有设施，规划HBM、MM两套地网沟槽走向，确认引线路由，评估雨水井、电缆沟过路方案。现场开展土壤电阻率测试，根据土壤电阻率确定地网长度、垂直接地极数量，预判是否需要添加长效降阻材料。开展材料进场验收，紫铜接地带、垂直接地极、放热焊材、线缆、绝缘套管、MEB箱体、楼层ESD‑LEB箱体全部核对规格，杜绝不合格材料进场。施工班组完成技术交底，明确红线：两套地网全程物理隔离，严禁搭接防雷地、建筑钢筋、PE保护地；雨水井过路线缆必须完整套管防护。

第二步开展室外沟槽开挖与地网敷设。分开开挖两套独立接地沟槽，HBM地网、MM地网沟槽互不连通，沟槽埋深不小于0.8米，规避地下管线。沟槽内部铺设紫铜水平接地带，按规范布设垂直接地极，全部接头、T接位置采用放热焊接，焊渣清理干净，焊接位置做好防腐处理，禁止使用螺栓压接替代放热焊接，螺栓接头埋地潮湿环境下时间久了会锈蚀，接触电阻持续升高。土壤电阻率偏高区域，在地网周边回填长效降阻材料，分层夯实，保障接地体和土壤紧密接触。两套地网本体互不接触，分别引出接地主干线缆，各自穿戴独立绝缘保护套管，沿着规划埋地路由敷设，途经雨水井位置完整套管过路，导体不触碰金属井壁。

第三步，覆土之前接地电阻测试是整个工程最重要的控制点。地网焊接、线缆敷设完毕，沟槽还没有回填，使用三极接地电阻测试仪开展测试。HBM人体接地实测电阻必须小于4Ω，MM设备接地实测电阻小于1Ω；如果指标不达标，就地增设垂直接地极，补充降阻材料，反复整改复测，指标合格之后才可以进入回填工序。绝对不能回填之后再做电阻测试。测试合格之后，焊接点位再次做二次防腐，分层回填素土并且分层夯实，恢复绿化地表，埋设地网走向标识，方便后期运维检测。

第四步室内配电间MEB总箱接线。两套独立套管保护的接地线缆穿墙进入配电间，MEB总箱内安装绝缘隔板，设置HBM、MM互相绝缘隔离的端子排，严禁和大楼原有防雷、PE接地排短接，箱体张贴系统警示标识。从MEB端子引出两套独立竖向主干线缆，沿弱电竖井分槽独立向上敷设，贯通全部生产楼层。

第五步竖井布线、楼层ESD‑LEB箱体及车间点位施工。每层竖井位置分别安装HBM‑ESD‑LEB、MM‑ESD‑LEB两套独立箱体，主干线缆接入箱内绝缘端子；车间工位点位分类接线，人员静电防护点位接入HBM回路，生产精密设备接入MM回路，严禁混接。

第六步全系统复测、隐患排查与竣工移交。分段开展全回路导通测试，从室外地网、雨水井过路段、MEB总箱、竖井主干一直到每层LEB箱体、车间工位，逐段排查断路虚接。复测两套系统接地电阻，测量层间电位差，重点排查线缆触碰建筑钢筋、金属构筑物、误接大楼接地排等隐性共地、地环路隐患。收集整理全套竣工资料：接地电阻测试原始记录、放热焊接节点记录、线缆敷设记录、全套施工示意图，完整移交甲方，同时完成运维交底，告知使用方两套ESD接地严禁接入大楼原有接地系统，后期配电检修注意不要误接线。

ESD接地工程，不能只追求表面接上线，地下隐蔽工序、覆土前测试、全链路隔离排查，是保障系统长期稳定运行的关键，也是ESD审厂一次性通过的重要基础。企业在项目招标、现场监理环节，需要把上述关键控制点纳入管控，避免隐蔽工程留下长期质量隐患，保障防静电接地工程交付质量。
