汽车零部件车间静电防护体系怎么建？地桩、等电位、监控、目视化一次说清

发布时间：2026-09-02  来源：惠州市惠发科技有限公司

汽车电子、电控类零部件对静电极其敏感，一次几伏的静电放电就可能造成器件"软损伤"，让产品在客户端出现可靠性问题。现代汽车零部件工厂的静电防护，早已不是"埋根桩、铺块垫"那么简单，而是一套从地下到桌面、从硬件到数据的完整体系。本文结合良厚汽车部件项目的完整方案，拆解汽车零部件车间静电防护体系的设计用意。

一、设计原点：为什么静电防护要"体系化"？

人体活动摩擦生电，设备运行也会积累静电。若静电没有泄放通道，或泄放通道中途断开，接触设备时发生放电，轻则击穿电子元件、干扰设备运行，重则引发火花、带来易燃易爆安全风险。静电防护的价值在于：通过防静电手腕、台垫、地面、地桩等载体，把人体和设备静电迅速泄放入大地，稳定电位、防干扰，既保护人体安全，又保障设备正常运行。而要做到"可靠有效"，就必须把每一环都纳入体系管控。

二、地下防线：稳定低阻的接地地网

体系的最底层是室外接地地网：18根铜包钢垂直接地极＋95mm²镀铜裸绞线互连，配合非金属降阻模块与导电降阻回填料应对膨胀土场地，31处全放热焊接保障连接可靠性，整体接地电阻要求稳定小于1Ω，使用寿命可达8-10年。同时配置不锈钢接地防护栏（650×650×1100mm）与静电接地标识铭牌，既保护地桩不被误碰损坏，也便于巡检与安全警示——细节里藏着工程安全与运维可管理的双重用意。

三、室内防线：三级等电位与全点位覆盖

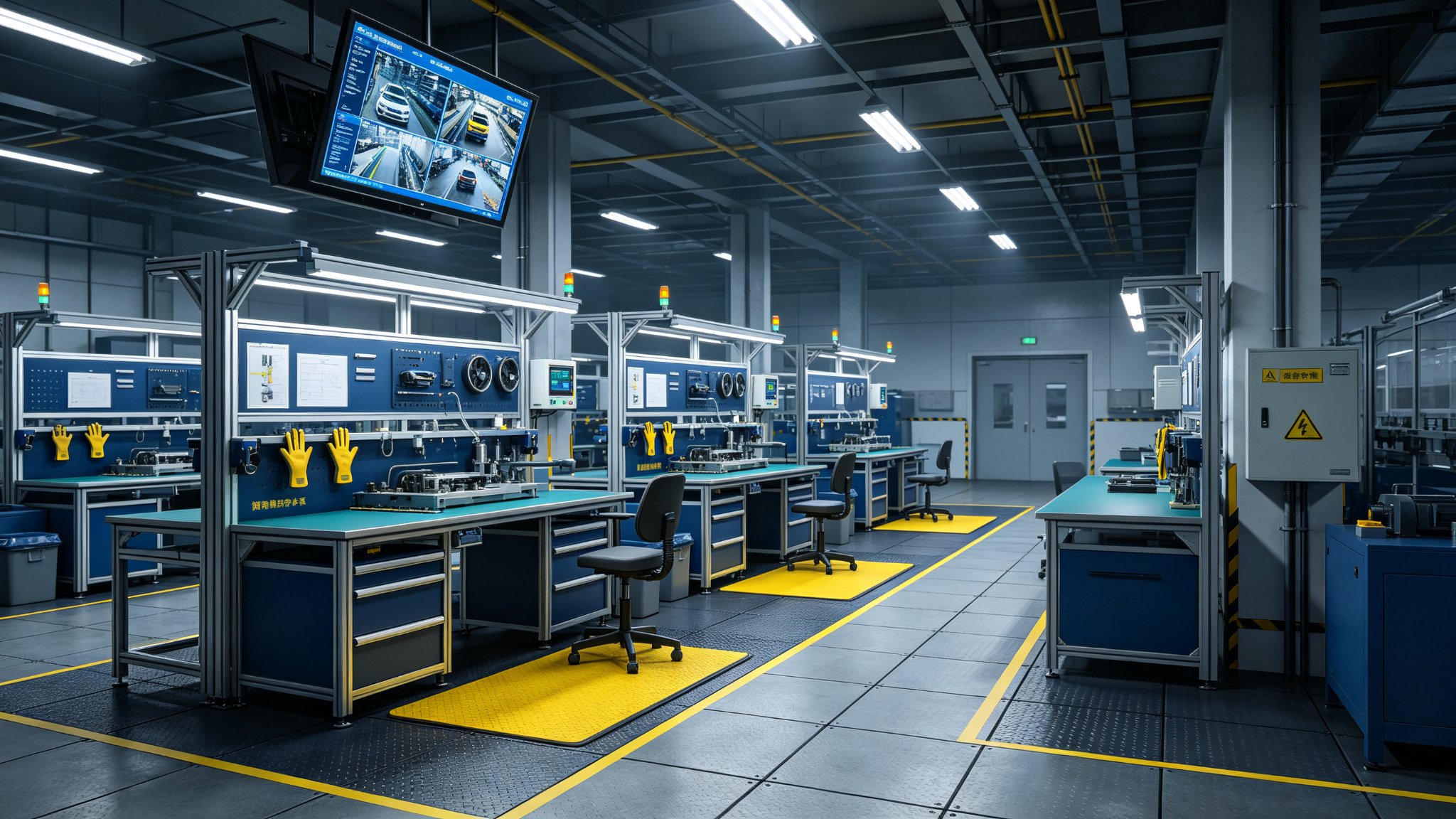

地网通过25mm²主干线引至3楼主等电位盒（ESD MEB），再经16个楼层/线体等电位盒（LEB）及4mm²辅线覆盖全部线体与工位，形成"总等电位—线体分支—工位点位"三级结构。每个监控点位单独一对一接地，确保每个工位、每台设备、每个防静电手腕的泄放路径都可靠有效，不留死角。

四、数据防线：18通道通断监控与目视化管理

体系的核心亮点是18通道接地通断实时监控：每个点位独立监测、防呆防错防漏、支持上下班时段管理、0.0-4Ω精度±5%、出厂≥1Ω报警。所有数据经无线收发器上传后台服务器，通过车间可视化大屏、手机/局域网多终端实时查看，异常即时预警、问题可追溯，报表一键导出。这让静电防护从"事后发现"变为"事前预防、事中管控"，也为客户审厂、ESD S20.20体系认证提供了量化的数据证据。

五、面向未来的扩展能力

系统预留数据接口与二次开发接口，支持线体增容与点位扩展，并可延伸至工具监控、残留电荷在线监测、空间电离检测、离子平衡度检测、烙铁温度在线测试、电批扭力在线测试、空气离子检测等更多维度，让静电防护体系随企业工艺升级持续进化。
