防静电地板地坪台垫表面电阻体积电阻系统电阻测试 SOP 及规范要求
防静电地板、地坪、地垫、台垫表面电阻体积电阻系统电阻测试SOP及规范要求
本SOP用于EPA防静电工作区防静电高架地板、防静电环氧地坪、防静电地垫、工作台台垫现场检测，覆盖表面电阻、体积电阻、系统（点对地）电阻测试，适用于工程验收、周期点检、ESD体系审核、客户验厂核查。
1、引用相关规范依据
国内标准：
- SJ/T 10694‑2006《电子产品制造与应用系统防静电检测通用规范》（现场检测核心依据）
- SJ/T31469‑2002《防静电地面施工及验收规范》
- GB50944‑2013《防静电工程施工与质量验收规范》
- GB50611‑2010《电子工程防静电设计规范》
- GB/T36340‑2018《防静电活动地板通用规范》
国际标准：
- ANSI/ESD S20.20‑2021 静电放电控制程序
- IEC 61340‑5‑1 电子器件静电防护要求
参考图集：14D504《接地装置安装》，用于地面接地网格、LEB/MEB等电位施工大样参考。
2、测试环境条件（审厂强制核查项）
- 环境温度：23℃±2℃；无法满足时如实记录现场实际温度。
- 相对湿度：50%±5%RH；车间实际运行允许45%‑70%RH；湿度低于40%RH，测试结果无效，不得判定合格。
- 被测表面：测试前使用无尘布搭配异丙醇擦拭测点，清除油污、粉尘、防静电蜡、绝缘涂层；地坪、台垫必须完全固化养护完成，新地坪建议养护7天以上开展验收测试。
- 仪器设备：采用2.25kg标准重锤式电阻测试仪，仪器需在计量检定有效期内；简易手持小电极测试仪不能作为工程验收判定工具；测试电压：静电耗散型100VDC，导静电型10VDC。
- 场地要求：远离大功率强电磁干扰设备；体积电阻测试时样品下方放置绝缘支撑，规避金属构件干扰读数。
3、材料分级与合格参数指标

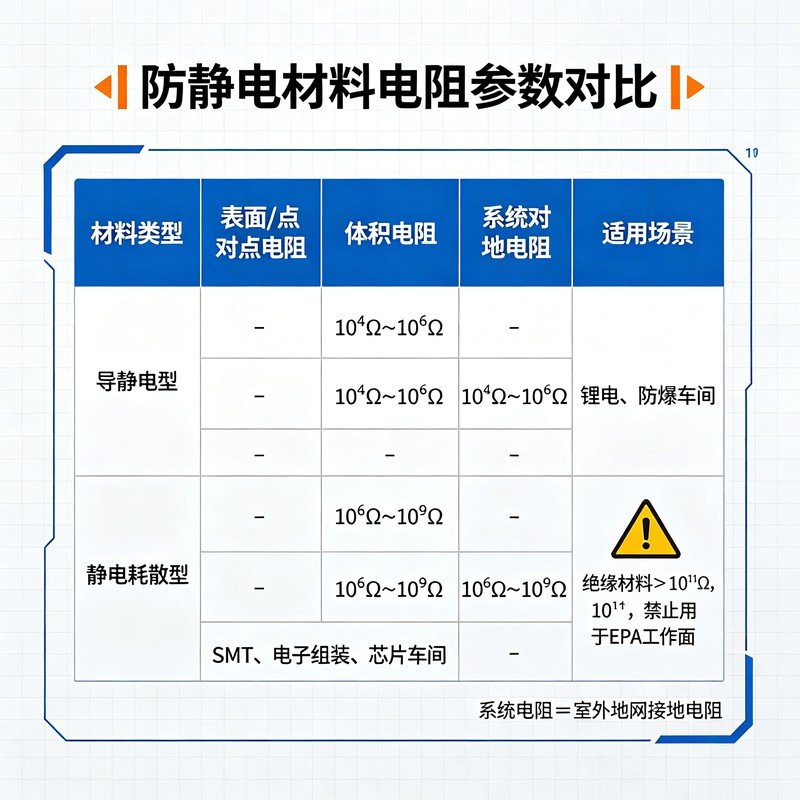

| 材料类型 | 表面/点对点电阻 | 体积电阻 | 系统对地电阻(RTG) | 适用场景 |
| 导静电型 | 10⁴Ω～10⁶Ω | 10⁴Ω～10⁶Ω | 10⁴Ω～10⁶Ω | 锂电、化工防爆车间，快速泄放静电 |
| 静电耗散型 | 10⁶Ω～10⁹Ω | 10⁶Ω～10⁹Ω | 10⁶Ω～10⁹Ω | SMT、电子组装、芯片EPA车间主流选型 |
绝缘材料＞10¹¹Ω，禁止用于EPA工作面及地面；系统电阻不等于室外地网接地电阻，系统电阻为材料表面至本区域接地汇流排路径电阻，室外地网阻值按设计＜4Ω或＜1Ω执行，二者不可混淆。
4、标准化SOP测试操作步骤
4.1 表面电阻（点对点电阻 RTT）
- 两台标准重锤电极平行放置被测材料表面，电极间距250mm；
- 开启仪器施加对应测试电压，读数稳定后记录电阻；
- 每块地板、地坪分区、每块台垫至少测试3个点位，接缝、边角必须测点；
- 完整记录测点编号、温湿度、测试电压、读数、仪器编号。
4.2 体积电阻测试
- 样品放置绝缘台面（绝缘台面表面电阻＞10¹³Ω）；
- 上电极压接样品上表面，下电极紧贴样品底面；
- 施加测试电压，读数稳定读取体积电阻；
备注：地坪现场无法直接实测体积电阻，地坪工程验收以表面电阻+系统电阻作为核心判定指标。
4.3 系统电阻（点对地电阻 RTG，审厂必测）
- 重锤电极放置被测材料表面测点；
- 测试引线可靠连接本区域ESD独立LEB汇流排，禁止接PE保护地、防雷地；
- 施加测试电压，读取材料表面到接地端子系统电阻；
- 即使表面电阻合格，系统电阻超标，该测点直接判定不合格，代表静电泄放链路失效。
4.4 抽样规则与测试周期
- 新建工程验收：每50㎡不少于1个测点，优先选取接缝、边角、设备工位；
- 地板、地坪日常检测：每6个月1次；台垫、地垫每3个月1次；高负荷产线缩短检测周期；
- 发生ESD事故、地坪维修、台垫更换后，立即复测。
4.5 测试记录归档要求
记录包含：测试日期、环境温湿度、仪器编号、计量有效期、测点位置、表面电阻、系统电阻、判定结果、测试人员签字；纸质或电子台账完整留存，满足ESD审核追溯调取。

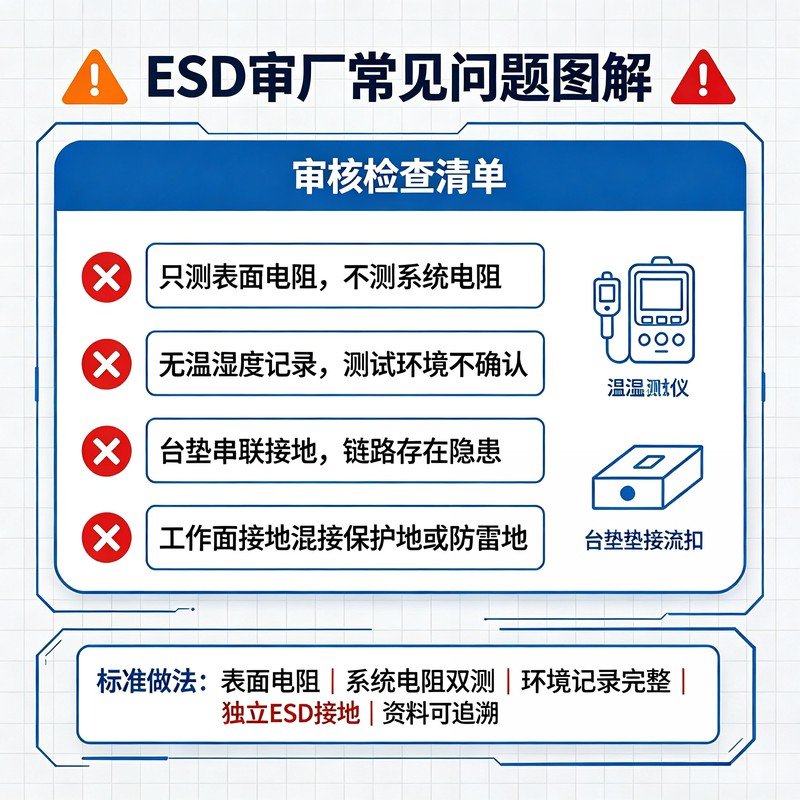

5、ESD审厂、体系认证高频扣分点
- 仅测试表面电阻，不检测系统对地电阻；表面电阻合格，但接地链路断开，系统电阻超标，属于严重不符合项。
- 无温湿度记录，测试环境不达标，湿度长期低于40%RH，测试结果直接无效。
- 使用过期计量、简易手持小电极仪器替代标准重锤测试仪，数据不被审核机构认可。
- 台垫菊花链串联接地，单点断开造成全部工位接地失效。
- 工作面接地直接搭接PE保护地、防雷地，发生共地混接，违反GB50611‑2010三地隔离要求。
- 地坪铜箔网格断裂、铜箔与LEB汇流排虚接，表面电阻合格，但系统对地电阻超标。
- 缺少SOP作业指导文件，无周期性复测台账，超标点位无整改闭环记录。
6、不合格测点处置流程
- 测点数据超标首先复测，确认温湿度、电极清洁、接触压力是否正常；
- 复测依旧超标：表面电阻超标排查材料老化、表面污染、涂层损坏，更换台垫或修复地坪；系统电阻超标排查接地扣、铜箔网格、引线、LEB端子，排查接地混接问题，修复接地链路；
- 整改完成后复测，留存整改前后照片、复测记录，完成闭环归档，满足体系审核追溯。
7、工程落地提示
防静电地板、地坪、台垫仅为表层防护材料，材料阻值合格不等于整套ESD防护体系合格。必须配套合规独立ESD接地系统，严格执行三地隔离，同时开展表面电阻与系统电阻双重检测，方可顺利通过ESD体系认证、客户验厂。
惠州市惠发科技有限公司，面向广东地区提供ESD防静电地坪地板台垫检测、接地网施工、ESD审厂整改服务，严格遵循SJ/T10694、GB50944‑2013国标开展勘测、施工与检测交付，助力制造企业完成ESD体系认证与客户验厂。
