防静电表面电阻测试规范｜标准SOP操作流程与验收要求

在SMT车间、电子组装、无尘车间EPA防静电区域中，表面电阻测试是最基础、最高频的ESD验收项目，适用于防静电环氧地坪、防静电高架地板、工作台台垫、防静电地垫等所有工作面材料。很多企业ESD审厂不通过、产品静电击穿，均源于表面电阻测试不规范、参数不达标。本文依据国家防静电检测国标，详解标准化测试环境、仪器要求、SOP操作步骤与验收判定标准。

一、适用规范依据

SJ/T 10694‑2006《电子产品制造与应用系统防静电检测通用规范》、GB50944‑2013《防静电工程施工与质量验收规范》、ANSI/ESD S20.20国际防静电体系标准。

二、测试标准环境要求（审厂必查）

防静电表面电阻对温湿度极其敏感，环境不达标测试结果无效：

• 标准温度：23℃±2℃
• 标准湿度：50%±5%RH，现场允许45%‑70%RH
• 禁止在湿度＜40%干燥环境做验收判定
• 测试前用异丙醇清洁表面粉尘、油污、防静电蜡，避免绝缘层导致阻值偏高

三、测试仪器与电压标准

必须使用2.25KG标准重锤式电阻测试仪，仪器需在计量有效期内，禁止使用简易手持测试仪验收。

• 静电耗散材料（车间主流）：测试电压 100VDC
• 导静电材料（防爆车间）：测试电压 10VDC

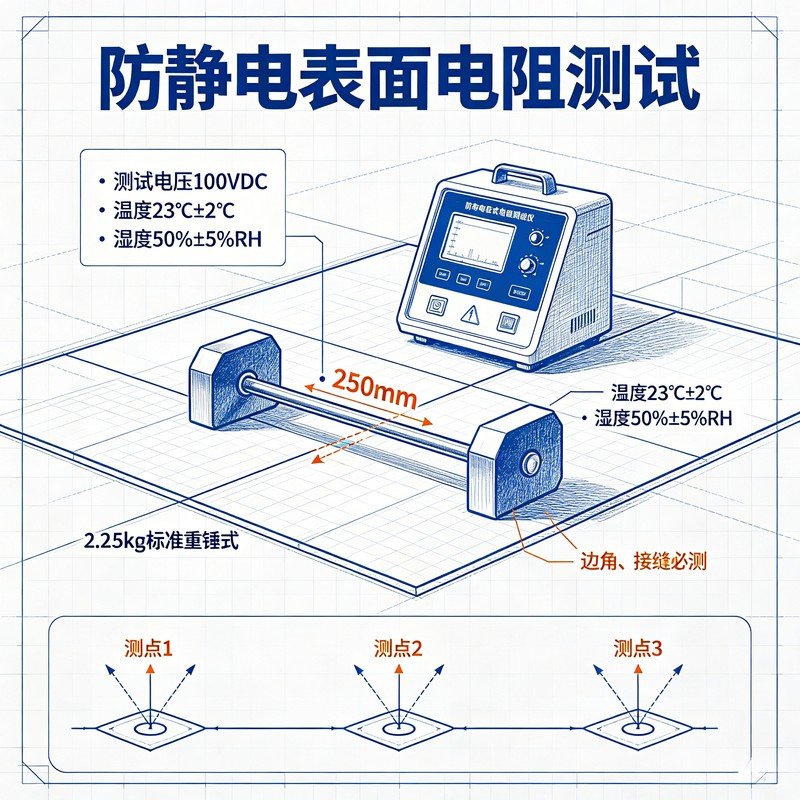

四、表面电阻标准SOP操作流程

表面电阻又称点对点电阻，反映材料表面静电横向泄放能力。

1. 设备开机预热，确认仪器校准正常；
2. 将两枚标准重锤电极平行放置在被测材料表面；
3. 电极中心间距严格保持250mm标准距离；
4. 施加对应测试电压，待数值稳定后读取阻值；
5. 每块区域至少测试3点，边角、接缝、工位踩踏点为必测点；
6. 记录温湿度、点位、阻值、仪器编号、测试人员信息。

五、合格阻值判定标准

• 静电耗散型（普通电子车间）：10⁶Ω～10⁹Ω
• 导静电型（防爆、锂电车间）：10⁴Ω～10⁶Ω
• 阻值＞10¹¹Ω判定为绝缘材料，禁止用于EPA工作区

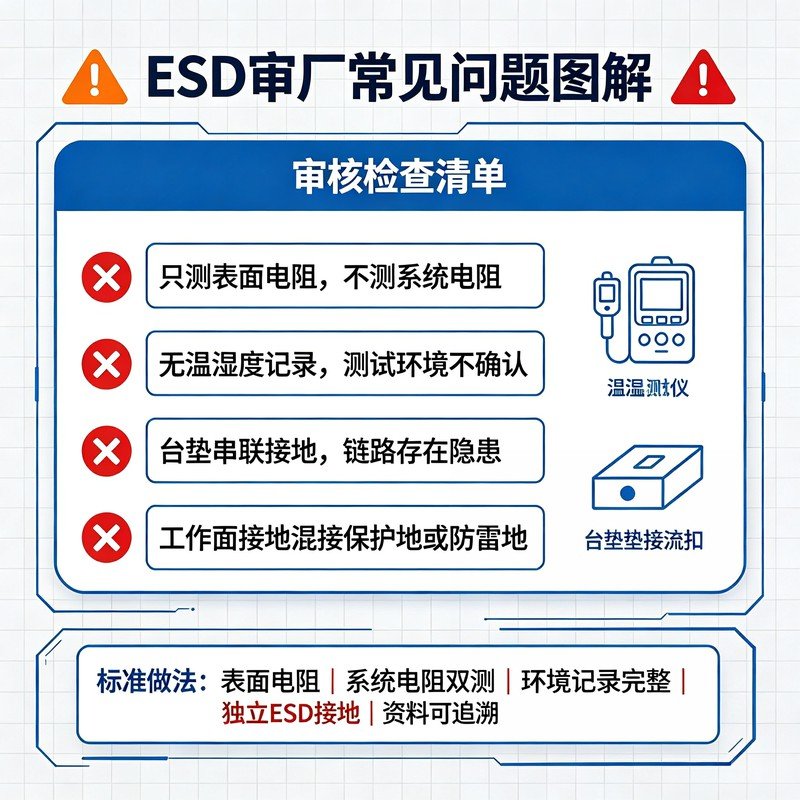

六、常见测试错误与审厂扣分点

• 电极间距不标准、摆放歪斜，导致数据偏差；
• 表面残留防静电蜡、清洁剂，造成阻值超标；
• 低温低湿环境测试，数据普遍偏高，审核不予认可；
• 只测中心点，不测边角接缝，隐蔽隐患未检出。

七、检测周期建议

防静电地坪、地板每6个月检测一次；工作台台垫、地垫每3个月检测一次，确保表面静电泄放能力长期稳定。
