佛山顺德工厂ESD接地改造，落实GB/T15463‑2018接地术语要求

接地系统是EPA防静电工作区的核心基础，没有合规的接地网络，再好的防静电地坪、台垫都无法发挥静电泄放作用。佛山顺德聚集大量小家电、新能源配件、光电组件制造企业，很多厂房建成年限较久，前期建设阶段缺少专业ESD工程介入，接地系统遗留大量隐患。GB/T15463‑2018《静电安全术语》专门新增接地相关全套术语，明确硬接地（直接静电接地）、软接地、接地连接点、防静电接地干线、接地支线等概念，为老厂房ESD接地改造提供标准依据。顺德不少工厂审厂不通过，根源就在于对接地相关术语理解不到位，施工做法不符合国标定义。

一、区分GB/T15463‑2018硬接地与软接地的工程应用场景

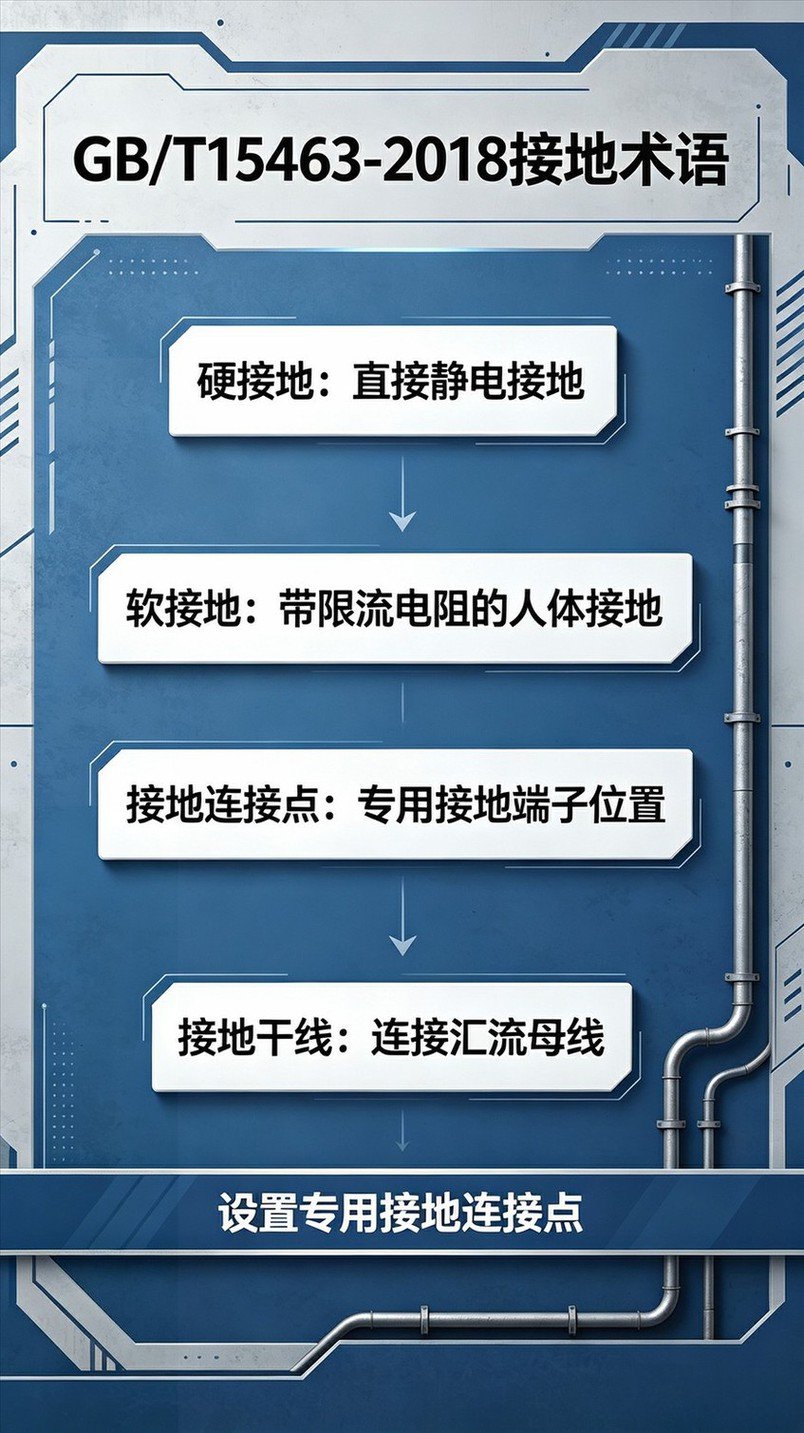

很多现场施工人员会混淆硬接地和软接地，把工作台腕带直接做金属硬连接，带来人身触电风险。按照GB/T15463‑2018定义：

硬接地，即直接静电接地：依靠金属导体直接把物体连接至接地系统，主要用于设备机架、金属工装、金属货架、汇流排等金属构件，实现快速静电泄放。

软接地：串联限流电阻进行接地，把流过人体的故障电流限制在5mA安全电流之下，专门用于人体防护，防静电工作台腕带接口必须采用软接地模式，防止220V漏电时对操作人员造成电击伤害。

顺德部分老车间改造经常出现两类错误：一是腕带接地直接采用铜导线硬接地，缺少1MΩ限流电阻；二是设备机架反而串联电阻做软接地，金属设备静电无法快速泄放。两者都属于严重工程缺陷，在ESD审厂中直接判定不符合项。

二、接地连接点、干线支线的国标施工要求

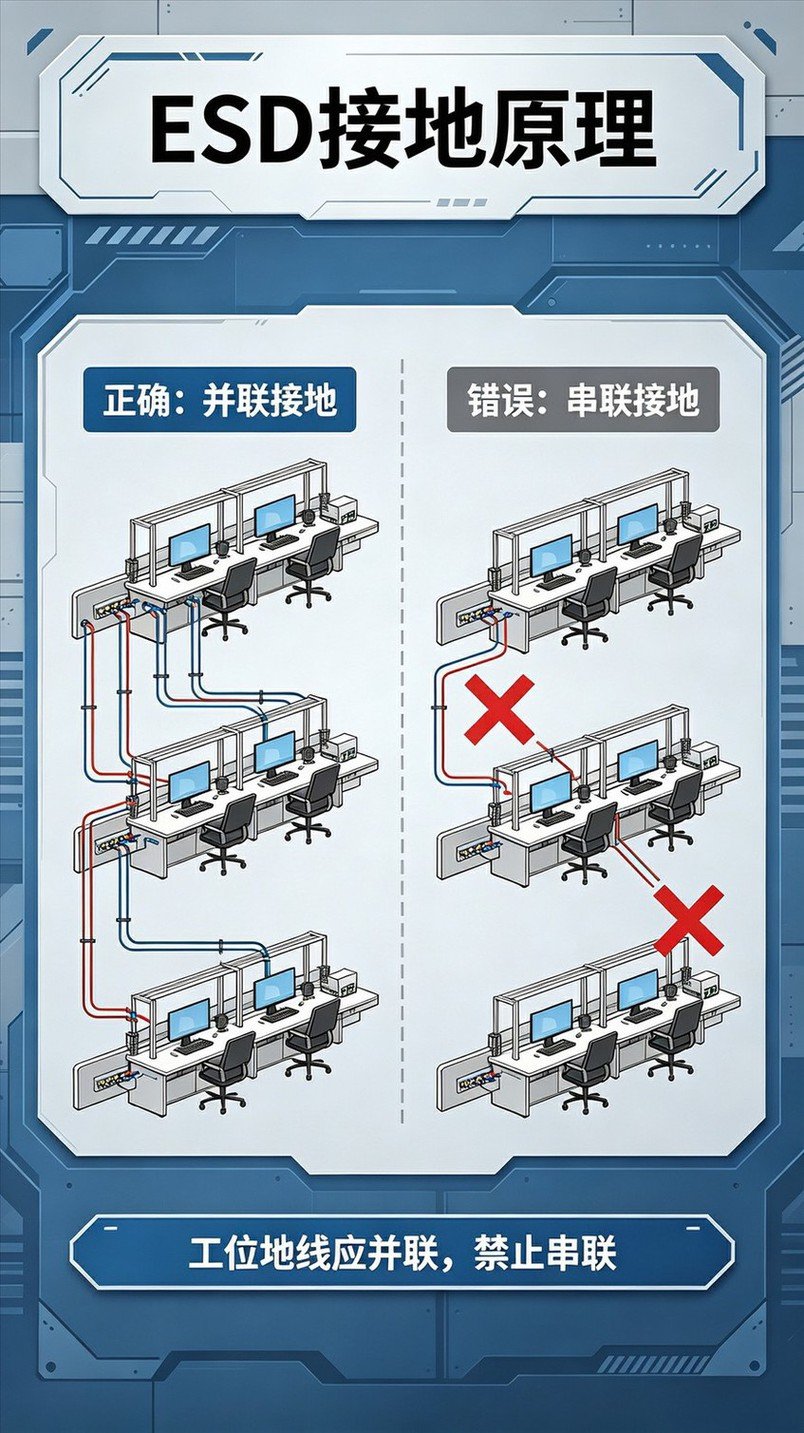

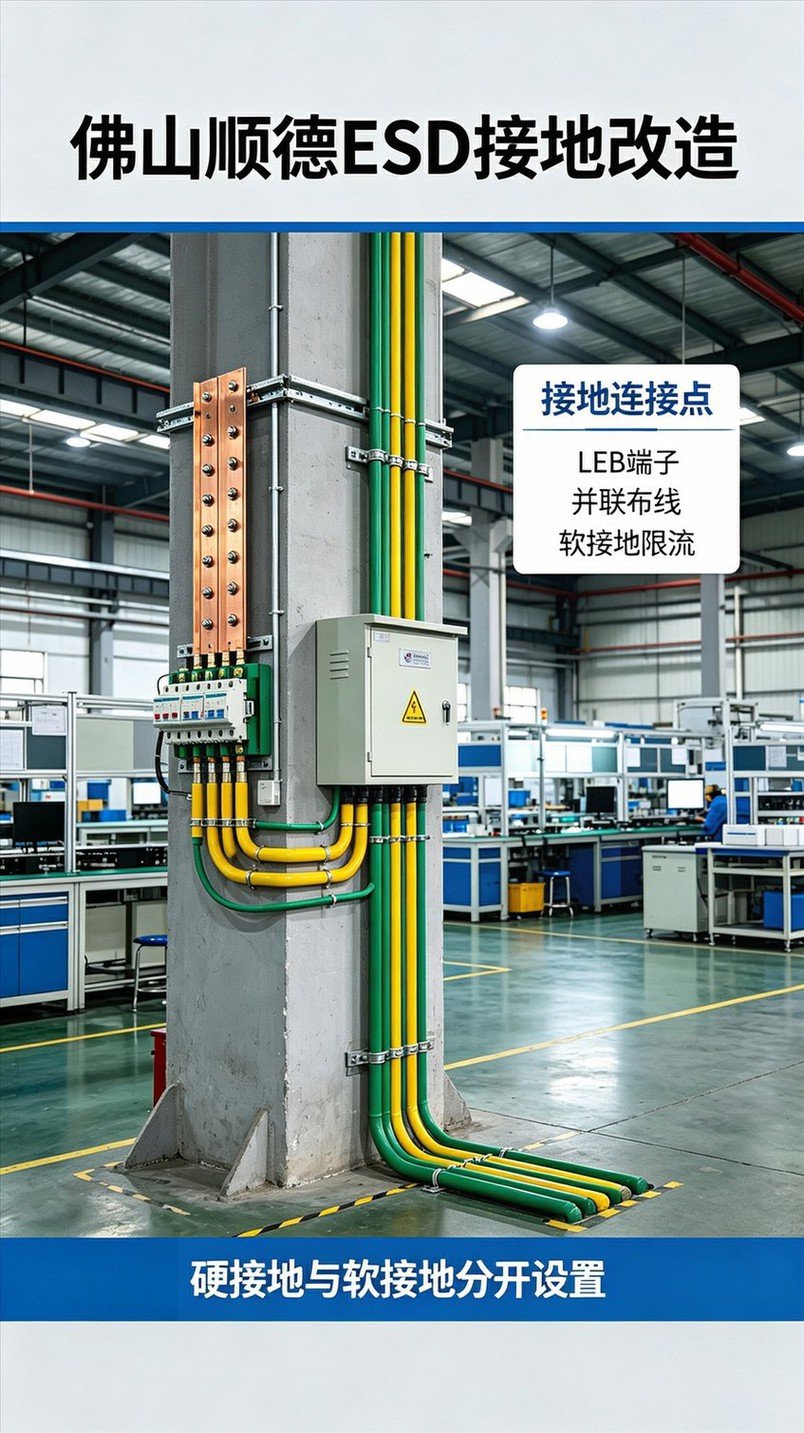

GB/T15463‑2018定义接地连接点：接地对象上专门预留的点位，通过接地线引接到接地系统。车间每一张防静电工作台、每一组货架，都应当接入专用接地连接点，严禁工位地线串联敷设。串联接法一旦某一处接头松动氧化，整条回路后面全部工位的静电防护直接失效，顺德很多老厂房遗留大量串联地线，是高频隐患点。所有工位地线必须并联接入楼层等电位汇流母线。

防静电接地干线、接地支线需要匹配对应的线缆截面积，参照GB50611‑2010，接地主干线截面积不小于95mm²，工位接地支线不小于1.5mm²；接地连接点位接触电阻控制小于0.1Ω，保障电荷可以快速传导泄放。防雷接地、设备保护接地、防静电接地，三者在接入等电位端子之前不允许直接混接，避免地环路干扰引入杂波，造成精密仪器读数漂移。

三、消除车间对地绝缘孤立金属导体

GB/T15463‑2018静电防护相关内容明确，EPA静电防护区内部，不能存在对地绝缘的孤立金属构件。顺德很多老车间里面，金属工装夹具、金属货架、设备机架、金属门窗框架，只是摆放在地面，没有做接地或者跨接处理。这类孤立金属，在车间感应静电之后电位悬浮，容易产生突发静电放电，击穿敏感器件。在接地改造工程中，需要把全部孤立金属构件完成接地或者等电位跨接。

四、老厂房改造勘测与后期运维要点

顺德很多旧厂房直接复用建筑原有保护地线充当防静电地，建筑保护地受大楼其他大功率设备干扰，接地电阻波动大，并不适合直接作为EPA防静电接地。老厂房改造第一步，要先现场勘测原有地网土壤电阻率，评估原有接地系统是否可以利旧，再确定是升级原有地网还是新建独立防静电地网。独立防静电接地电阻国标要求小于10Ω，SMT精密生产车间建议工程执行≤4Ω，高精度检测工位可提升至≤1Ω。

接地工程完工不等于一劳永逸，铜排接头、线缆埋地部分会随时间氧化锈蚀，接地电阻会慢慢飘升。企业需要建立接地系统周期性点检制度，定期复测接地电阻、回路连续性，及时处理松动、氧化的接点。

五、佛山区域改造实操提示

佛山顺德、南海、禅城、三水、高明的小家电、光电、新能源配件企业，遇到ESD审厂接地不通过，优先排查：地线是否串联、腕带是否缺少限流电阻、是否存在孤立未接地金属构件、不同功能接地是否混接。不要只简单测量接地电阻一个数值，接地拓扑结构、接线方式同样是审核重点。
