佛山禅城作为佛山中心城区，职业教育资源密集，多所职业院校开设电子信息、机电一体化、物联网应用等专业，校内电子实训室承担学生焊接、电路调试、器件测试等大量实操教学任务。实训过程中频繁接触IC芯片、PCB板、贴片元件等静电敏感器件，同时实训室配备示波器、信号源、直流稳压电源、台式万用表、模电实验箱、数电实验箱等精密电子测量仪器，这些仪器对地噪声十分敏感。GB/T15463-2018《静电安全术语》明确将"静电防护区（EPA）"定义为配备防静电装备、接地系统、具备确定边界与专门标记的操作场所，禅城不少职校在实训室建设过程中，往往只采购实训仪器设备，忽略EPA整套体系建设，直接把实训台接到建筑普通保护地线，既达不到静电防护效果，又引入地环路干扰，导致示波器波形抖动、读数漂移，严重影响实训教学质量。

一、实训室EPA分级与材料选型

依据GB50611-2010《电子工程防静电设计规范》，职业院校电子实训室属于二级EPA防静电工作区。二级EPA区域对地面、台面材料的表面电阻有明确要求：应当选用静电耗散材料（静电亚导体），表面电阻控制在1.0×10⁶Ω～1.0×10⁹Ω区间。实训台台面普遍采用防静电胶皮（台垫），地面可选用防静电PVC活动地板或者防静电水磨石。需要特别注意的是，实训室不得使用普通橡胶板、普通泡沫板作为台面衬垫材料，这类材料属于静电非导体，表面电阻大于1×10¹²Ω，不但不能泄放静电，反而会持续摩擦起电。

禅城部分职校早年建设实训室时，为了控制成本采购了普通绿色胶皮台面，使用两三年后胶皮表面电阻远超规范上限，学生焊接过程中MOS管、运放芯片频繁损坏，却找不到根本原因。实际上就是台面材料从静电耗散性能衰减为静电非导体，静电电荷无法通过台面泄放，在敏感器件上积累造成击穿。

二、实训台接地与软接地限流设计

每一张实训台必须配置防静电台垫、腕带插孔、1MΩ软接地限流电阻。GB/T15463-2018对软接地的定义明确指出，软接地通过串联限流电阻将人体故障电流限制在安全值以内。实训室学生流动量大，个体差异大，腕带软接地回路的1MΩ电阻是必备安全元件，严禁省略。

所有实训台的接地支线必须独立并联接入楼层接地汇流母线，严禁串联。实训室少则十几张实训台，多则几十张，如果采用串联布线，中间任何一张实训台的接地点松动，后续所有实训台全部失去静电防护能力。并联接法虽然线缆用量更大，但可靠性更高，符合ESD体系审厂要求。

三、仪器屏蔽接地与人体接地分离

实训室和普通工厂EPA最大的区别在于，实训室不仅要做人体静电防护，还要解决精密测量仪器的地噪声干扰问题。示波器、信号源、直流电源等仪器的接地端，如果和人体防静电共用同一根接地线，仪器开关电源产生的高频噪声会通过地线耦合到人体和台垫，造成示波器底噪增大、波形出现毛刺。

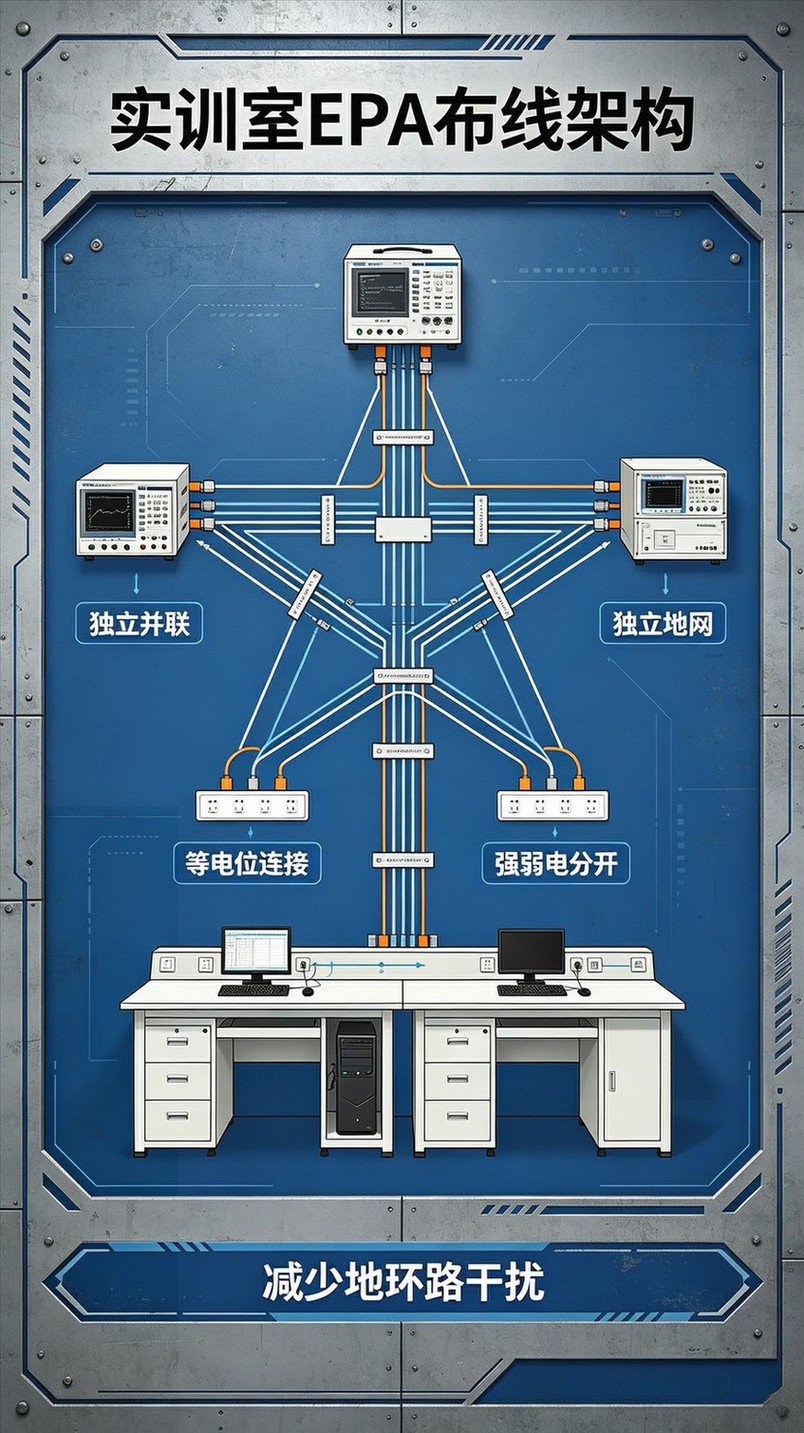

正确做法是将仪器屏蔽接地与人体防静电接地分开布线，在楼层等电位端子板处汇合。强弱电管线分开敷设，平行间距保持30cm以上，减少电磁耦合。这种星型单点接地架构，可以有效抑制地环路干扰，让示波器波形干净稳定，满足实训教学对测量精度的要求。

四、室内装修与环境温湿度控制

参照GB50611-2010第4章室内装修要求，实训室房间接地连接点不少于4处，接地引出点间距控制在18m以内。门窗金属框架、金属货架、实验台金属支腿都要做间接接地处理，消除孤立金属构件。

环境方面，EPA实训室温度宜控制在18-28℃，相对湿度维持45%-65%。佛山禅城春夏多雨潮湿，湿度容易超过65%，虽然静电风险降低，但湿度过大会导致元器件受潮氧化、仪器金属部件生锈；秋冬季节空气干燥，湿度经常掉到40%以下，静电消散速率大幅下降，学生操作过程中人体静电电压可能累积到数千伏，直接威胁芯片安全。建议实训室配置温湿度监测仪，湿度低于45%时开启加湿设备，高于65%时开启除湿设备，维持稳定环境。

五、实训室EPA标识与教学管理制度

依据GB/T15463-2018静电防护区定义，实训室作为教学用途的EPA区域，同样需要明确的物理边界和专门标记。实训室入口设置EPA警示牌，门口张贴"进入本区域请穿戴防静电腕带"提示；实训台台垫边缘标注接地连接点位置；防静电周转箱、元件盒粘贴防静电标识。

教学管理制度方面，需要制定实训室ESD操作规范：学生进入实训室必须佩戴防静电腕带并测试合格；敏感器件必须存放在防静电元件盒内；普通纸箱、普通泡沫严禁带入实训区域；每学期开学前对实训室接地系统进行一次全面检测。这些管理制度不能只写在纸质文件里，需要张贴在实训室醒目位置，让每一位任课教师和学生都清楚操作要求。

六、项目交付与院校验收要点

禅城职校实训室EPA工程项目交付时，需要向校方提供完整资料包：接地方案图纸、材料合格证及抽样检测报告、接地电阻检测报告、表面电阻检测报告、EPA标识布置图、实训操作管理制度模板。这些资料可以直接用于院校实训室建设项目竣工验收，也为后续教育主管部门专业评估提供硬件支撑。

佛山南海、顺德、三水、高明的职业院校、技工院校、中小学科技创新实验室，如果正在规划电子实训室建设或者改造，建议把EPA静电防护区建设纳入整体设计方案，避免后期二次改造造成的资金浪费和教学中断。
