揭阳榕城工厂ESD接地改造，DG/TJ08‑83‑2009区分硬接地MM、软接地HBM端子排

揭阳榕城聚集大量小家电整机装配、电子配件加工企业，不少厂房建设年代较早，早期建设没有系统执行防静电接地相关地方与国家规范，接地系统存在诸多遗留隐患。DG/TJ08‑83‑2009《防静电工程技术规程》明确划分硬接地、软接地，并且对ESD接地连接箱（LEB局部等电位端子箱）、MM机器模型端子排、HBM人体模型端子排的用法、导体截面、接线方式作出强制规定。榕城多家工厂审厂发现：腕带直接硬接铜排省略限流电阻、设备机架串联接地、MM/HBM回路混接、工位地线串联，这些问题既会带来触电风险，又会造成静电防护失效。老厂房接地改造，不能简单拉一根地线，需要按照规程搭建LEB‑MM‑HBM整套接地架构。

一、DG/TJ08‑83‑2009定义：硬接地MM端子排与软接地HBM端子排

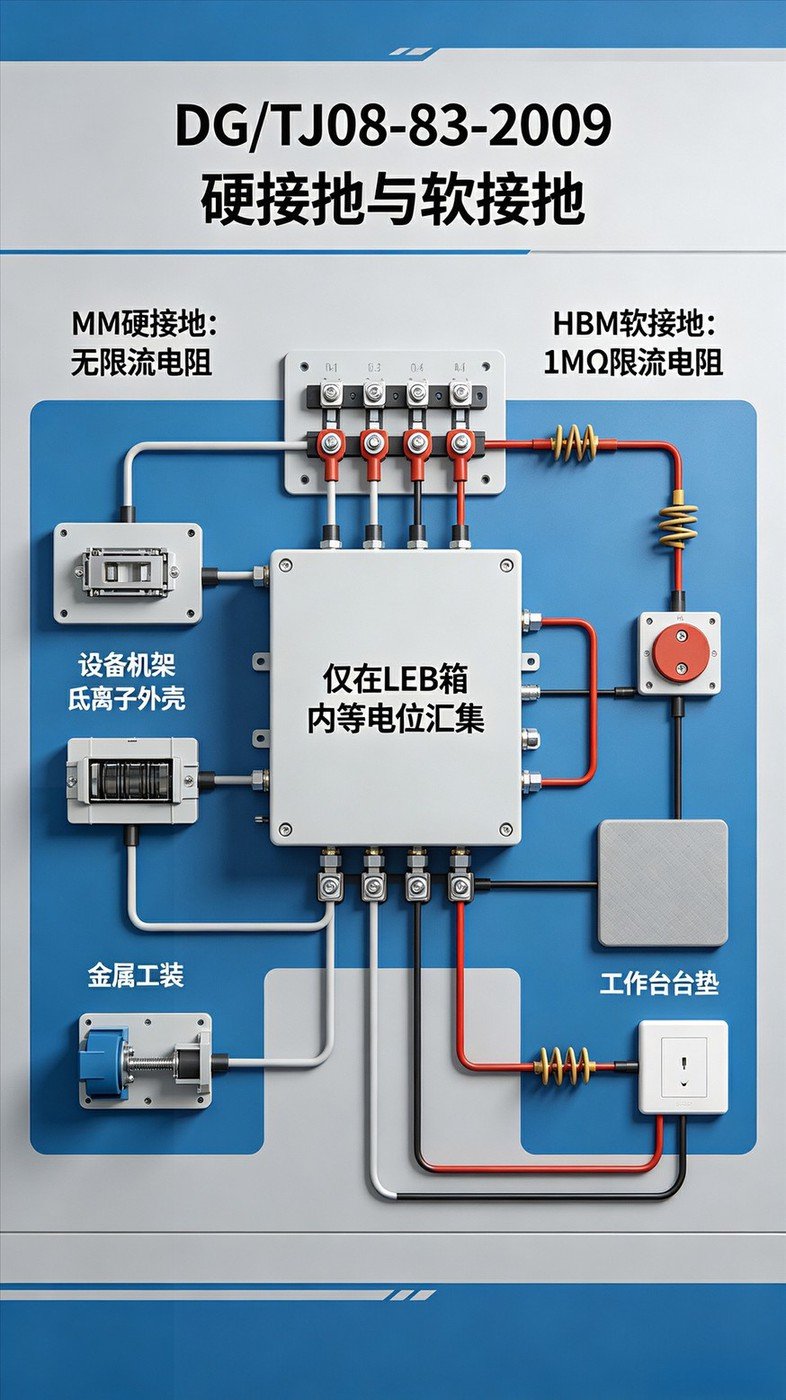

DG/TJ08‑83‑2009术语明确：硬接地为导体直接连通接地系统；软接地需要串联限流电阻实现接地，用于人体防护场景。落实到工程部件就是MM端子排（机器模型）、HBM端子排（人体模型），两套端子排统一汇总接入ESD‑LEB局部等电位端子箱。

MM端子排（硬接地，无限流电阻）：专门对接生产设备金属机架、Plasma等离子设备外壳、金属工装、金属货架，每台设备独立支路并联，严禁串联接线，严禁把腕带、台垫接入MM端子排。硬接地目的，快速泄放金属构件表面积聚静电。

HBM端子排（软接地，每回路配置1MΩ限流电阻）：专用于防静电工作台台垫接地扣、防静电腕带插座。串联限流电阻作用，当工作台发生漏电故障，把流过人体故障电流限制至安全值，规避触电伤害。禁止设备机架接入HBM端子排，每个工作台必须使用独立回路，不允许多个工位共用一路电阻。

重点工程强制要求：MM端子排、HBM端子排在端子排本体层面互相电气隔离，仅仅在LEB局部等电位端子箱内部实现等电位汇集，不允许端子排位置直接混接互通，这是DG/TJ08‑83‑2009电气工程章节的核心要求。榕城部分老厂房，电工不区分两套回路，设备机架、腕带全部接同一排端子，属于重大不符合项。

二、LEB局部等电位端子箱配置与线缆截面要求

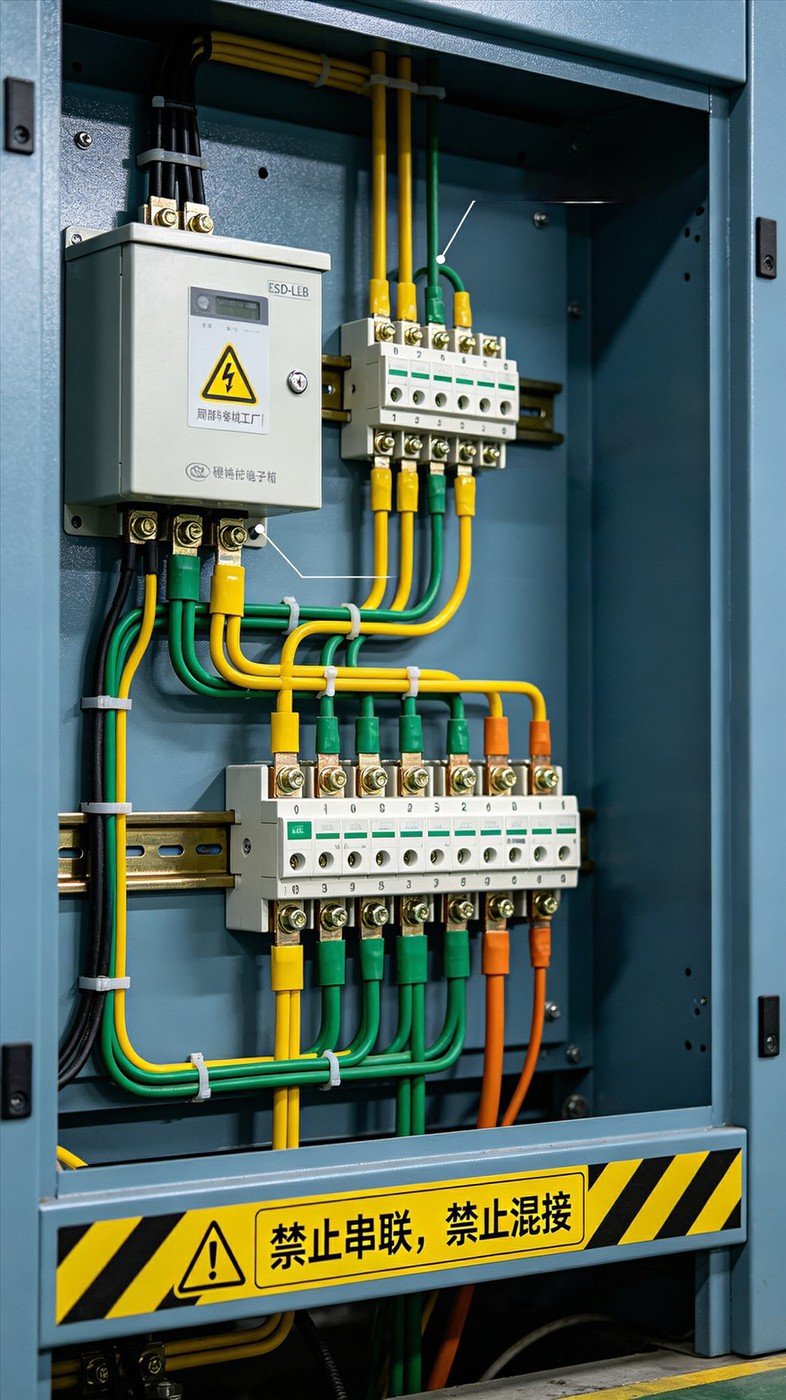

DG/TJ08‑83‑2009对ESD接地导体截面有硬性指标：ESD接地主干线不应小于70mm²，接地干线不小于35mm²，支干线不小于10mm²；接地接点之间通路电阻应当≤0.1Ω。LEB箱内接地铜排必须绝缘固定，接地引线采用屏蔽线缆或者紫铜排。

接地系统分为联合接地、分散专用ESD接地两种模式：联合接地和建筑总接地共用，接地电阻≤10Ω；分散专用ESD接地装置，需要与防雷接地装置间距≥20m，接地电阻≤4Ω。揭阳很多旧厂房直接复用建筑PE保护地线当作ESD接地主干，没有设置独立LEB端子箱，杂散干扰大，接地电阻波动明显，不满足二级EPA车间要求。

三、榕城老厂房改造高频错误点

第一类错误：腕带接口省略1MΩ限流电阻，直接硬接地至MM铜排，一旦设备漏电，220V电压会通过腕带传导至操作人员，存在人身安全隐患。第二类：设备机架、等离子外壳串联接地，一个接点松动氧化，后面全部设备失去静电泄放通路。第三类：MM与HBM回路混接，设备接到HBM回路，金属外壳静电无法快速释放。第四类：大量工位地线串联敷设，节省线缆成本，故障隐蔽，排查难度极高。规程明确，全部设备、全部工位必须独立支路并联接入端子排，禁止串联。

四、改造检测与运维要点

接地改造全部完成，需要做隐蔽工程检测，所有ESD接大地连接点全数检测通路电阻，留存监理见证记录。竣工后，每季度复测接地系统，检查铜排接点有无氧化松动。联合接地、分散接地模式，要分别测试接地电阻，确认符合DG/TJ08‑83‑2009指标。榕城小家电企业，在IATF16949审核之前，可以提前做接地预审，规避现场开出严重不符合项。

五、揭阳地区工程实操提示

揭阳榕城、揭东、普宁、惠来、揭西电子加工厂做接地升级，优先梳理现有地网条件，判断适合联合接地还是独立ESD接地，配置LEB局部等电位箱，分开设置MM硬接地端子排、HBM软接地端子排。杜绝工位串联、回路混接。
