揭阳普宁职校电子实训室，DG/TJ08‑83‑2009建设EPA与新增RST实验室

揭阳普宁大力推进职业教育产教融合，多所中职、技工学校开设电子信息、机电一体化专业，建设电子实训基地对接揭阳本地小家电、电子配件产业需求。本次项目包含新增RST实验室，同步升级原有电子实训室，按照DG/TJ08‑83‑2009《防静电工程技术规程》建设二级EPA防静电工作区。实训室会频繁操作IC芯片、PCB电路板，配套示波器、信号源、直流稳压电源等精密测量仪器，既要做好EPA静电防护，又要解决地环路噪声干扰，保障实训测量数据准确。DG/TJ08‑83‑2009针对教育类防静电环境，在环境等级、工作台、接地、装饰、检测验收给出完整指引，普宁职校实训室项目严格参照地方规程执行，保障项目竣工验收与教育主管部门评估。

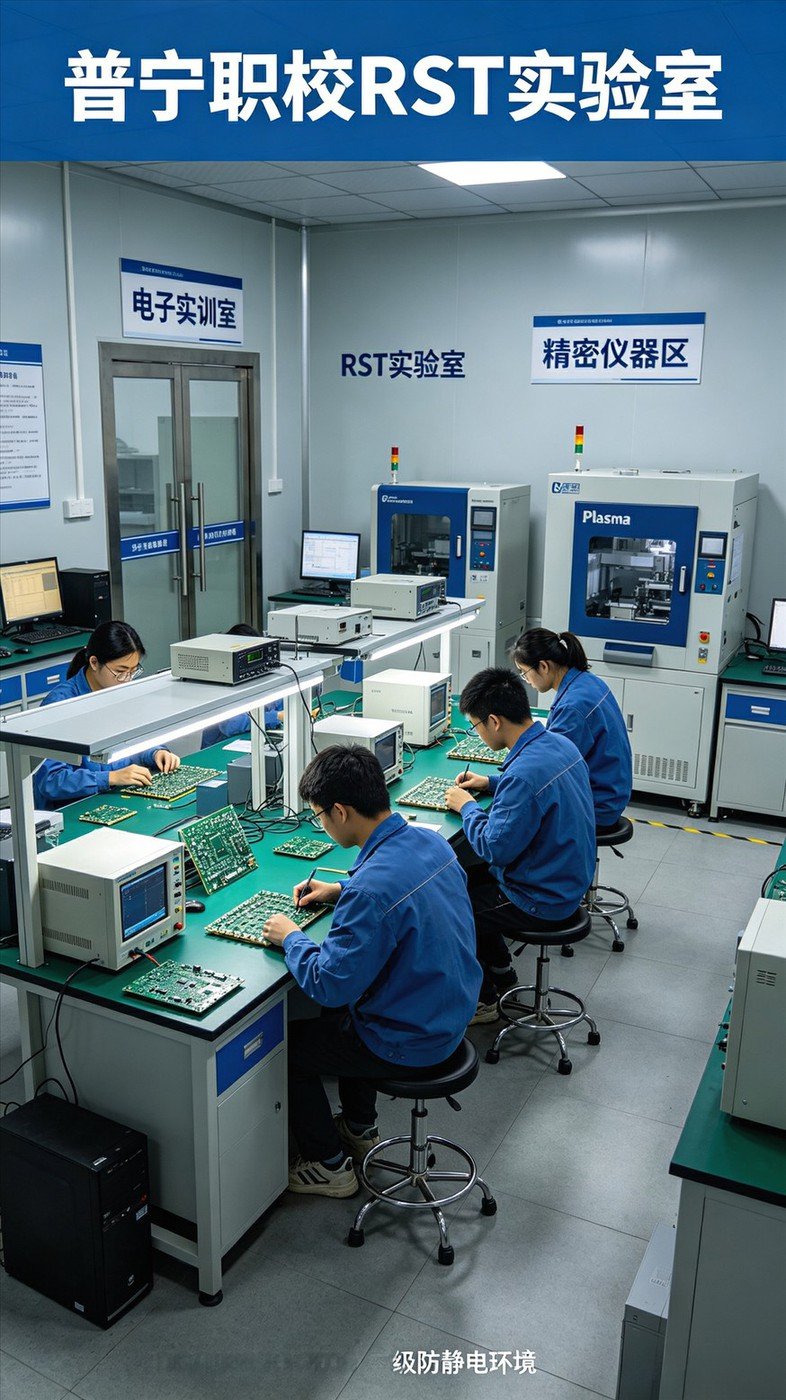

一、RST实验室定位与EPA环境等级确定

本次新增RST实验室，用于元器件可靠性测试、静电相关试验，按照DG/TJ08‑83‑2009划分为二级防静电环境，控制室内静电电位≤200V。RST实验室和原有电子实训室连通布局，同步规划化验室搬迁：化验室由本层楼西北角迁移至RST实验室邻近区域，优化工艺流程动线，测试、化验、样品存放集中布置，减少样品跨楼层、跨长距离转运，提升实训与样品检测工作效率。化验室搬迁同步配套防静电地面、局部ESD接地连接点，化验室内精密分析仪器做好功能接地，规避静电、地噪声干扰检测结果。

很多院校建设实训室，只采购实训台与仪器设备，忽略防静电系统设计，直接把设备接建筑普通PE地线。结果出现示波器波形抖动、读数漂移，既无法保护敏感器件，仪器测量精度也受影响。DG/TJ08‑83‑2009要求，防静电环境必须做综合系统设计，材料、接地、环境、标识、检测验收闭环，不能碎片化采购设备拼凑。

二、实训室与RST实验室工作台、接地系统实施要点

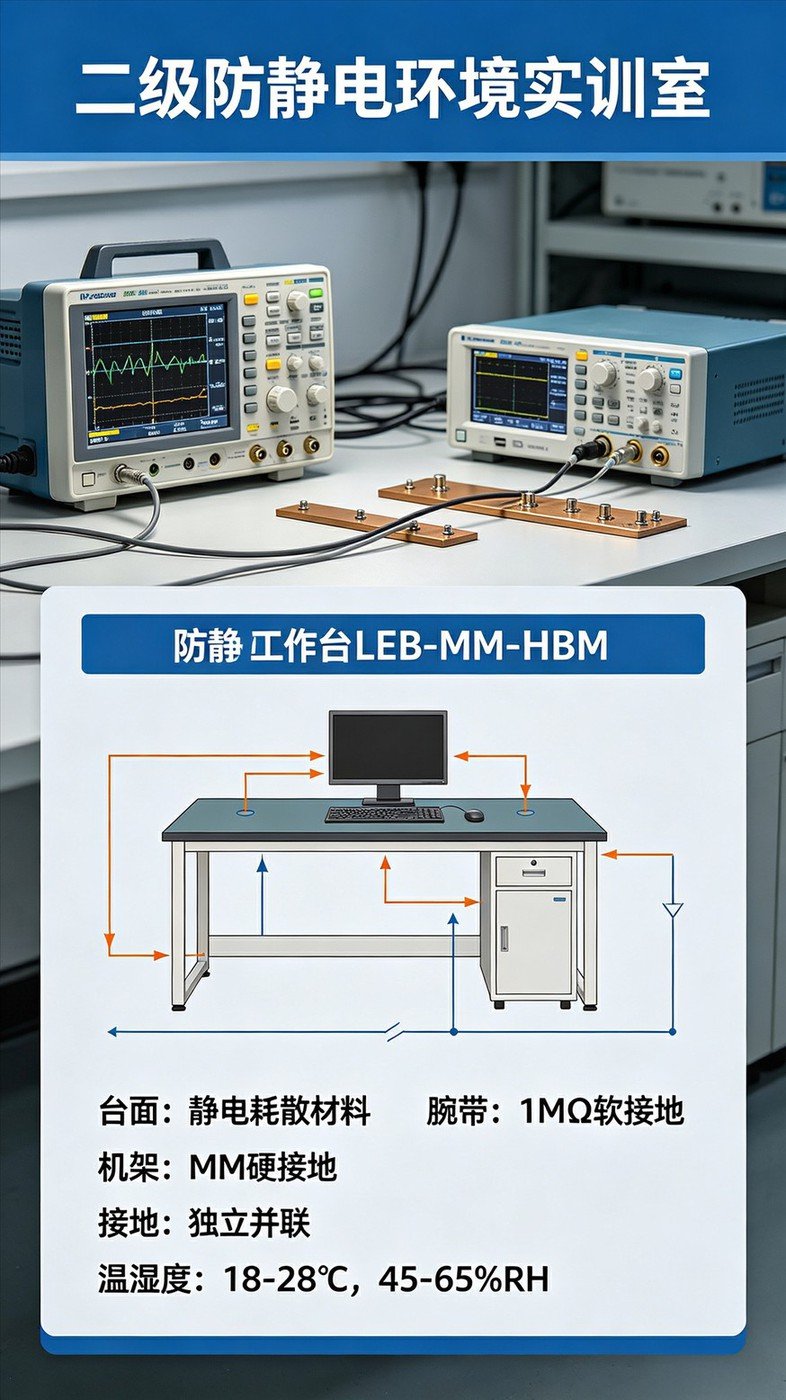

按照DG/TJ08‑83‑2009第9章防静电安全工作台要求，实训台台面选用静电耗散材料；每个工作台配置台垫接地扣、腕带插座，接入HBM软接地端子排，每一路必须串联1MΩ限流电阻，实现人体防护软接地；工作台金属支架接入MM硬接地端子排。所有实训台接地支线独立并联至LEB局部等电位端子箱，严禁串联接线。

RST实验室内部放置测试仪器、Plasma等离子设备：等离子设备金属外壳、试验工装全部接入MM硬接地端子排；测试仪器的功能接地与人体ESD接地，在LEB箱内部等电位汇集，端子排本体相互隔离。为降低地环路干扰，实训区域采用星型单点接地架构，仪器屏蔽接地和人体防静电接地分开布线，强弱电管线分开敷设，管线平行距离保持30cm以上，降低电磁耦合噪声。

三、地面、装饰工程与温湿度管控（DG/TJ08‑83‑2009）

实训室、RST实验室、搬迁后化验室地面选用防静电PVC地板，属于DG/TJ08‑83‑2009推荐二级环境地面类型。地下布设接地金属网格，网格交叉点锡焊，设置足够ESD接大地连接点。室内轻钢龙骨吊顶、金属门窗框架做间接接地处理，消除室内孤立金属导体。

规程要求二级防静电环境，环境温度18‑28℃，相对湿度维持45‑65%。普宁秋冬季节空气干燥，湿度容易跌破40%，静电风险上升；梅雨季湿度偏高，仪器元器件容易受潮。RST实验室与实训室配置温湿度监测设备，湿度偏低启动加湿，湿度过高开启除湿，维持规程要求环境参数。

四、标识、台账与院校项目验收资料

依据DG/TJ08‑83‑2009，EPA区域要有确定物理边界、专门标记。RST实验室、电子实训室、化验室入口设置EPA警示牌，地面涂刷黄黑边界斑马线，接地端子箱、接地连接点粘贴标识。建立实训用ESD操作规范，纳入实训课程，学生上岗操作前开展静电防护简单培训。

院校项目交付全套竣工资料：接地方案图纸、地面隐蔽工程记录、材料见证取样检测报告、对地电阻、表面电阻检测报告、标识布置图、实训管理制度模板。资料用于项目竣工验收、职业院校办学条件评估。揭阳其他区县职校、技工院校新建、升级实训室，RST实验室、化验室搬迁改造，可以参考本项目实施思路。

五、揭阳本地院校项目实施建议

揭阳普宁、揭东、榕城、惠来、揭西职业院校，规划电子实训室、RST可靠性实验室、化验室搬迁改造，前期完成现场勘测，确定防静电环境等级，再开展全套系统设计，避免后期二次改造。
