揭阳SMT贴片、电路板加工车间，ESD接地系统是EPA防静电体系根基。很多本地工厂简单把设备外壳接到大地，忽略局部LEB ESD接地端子箱的规范化施工，造成设备悬浮电位、串联接地，设备之间产生电位差，频繁发生MM金属对金属放电，叠加操作人员HBM人体静电放电，持续损伤芯片、贴片元器件。依据GB50611-2010、GB50944-2013规范，ESD防静电接地核心目标，是让EPA区域内所有可导电物体保持等电位，消除电位差，快速泄放静电电荷，不只是单纯追求接地电阻数值。
一、HBM、MM放电原理，理解LEB ESD接地的核心作用
HBM人体模型放电，操作人员身体积累静电，触碰裸芯片瞬间放电；MM金属模型放电，金属夹具、设备外壳、工装悬浮带电，接触元器件产生放电。MM放电能量往往高于HBM，揭阳SMT车间元器件损坏很多根源来自MM放电。
同一EPA区域，工作台、贴片机外壳、金属夹具没有做等电位汇集连接，各个导体之间存在电位差。即使全厂总接地电阻达标，导体电位不一致，相互靠近接触就触发MM放电。LEB ESD接地端子箱，将车间所有防静电导体，通过独立等电位支线汇集至同一个铜端子排，让区域内全部导体电位保持一致，消除导体间电位差，从根源抑制MM放电；同时LEB ESD接地统一接入接地网，泄放人体HBM静电、设备积累电荷至大地。
揭阳企业普遍存在误区：仅测试全厂总接地电阻，不核查工位之间等电位连通。接地电阻合格，但工位等电位连接线虚接、断线，MM放电隐患依旧存在。
二、LEB ESD接地端子箱布设与线缆选型施工规范

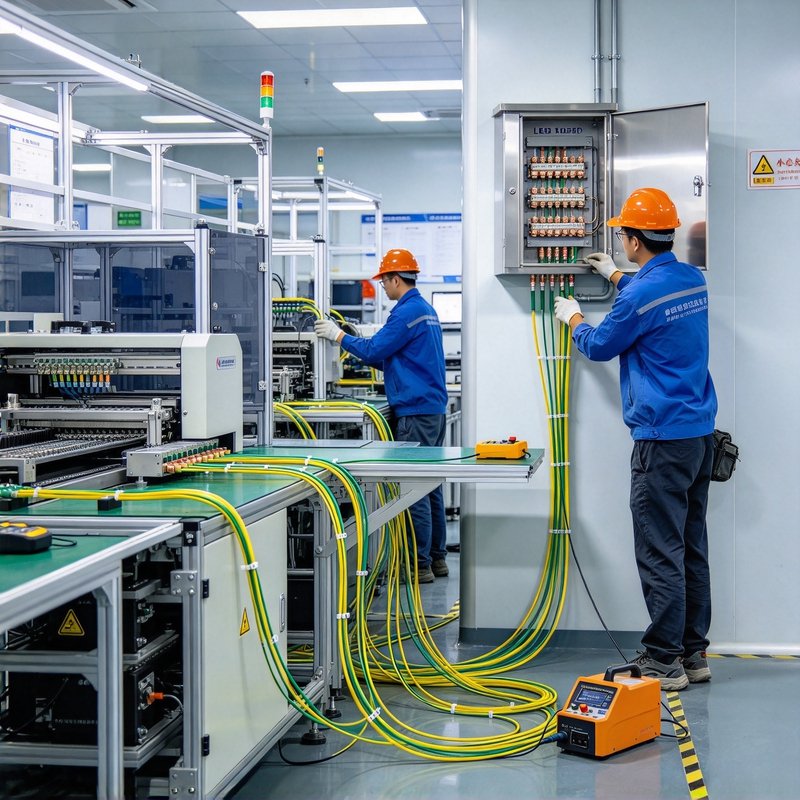

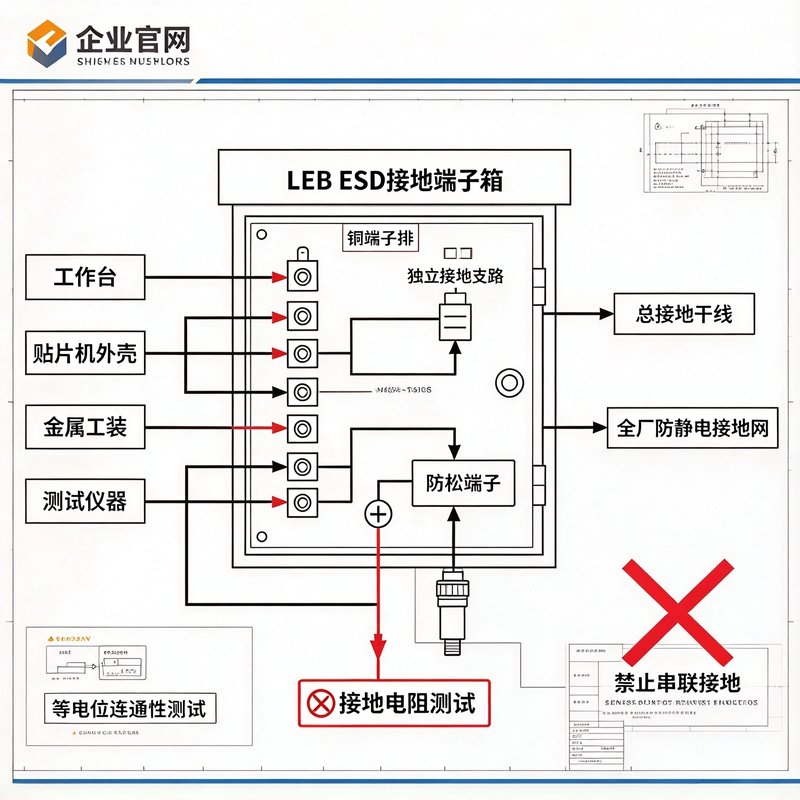

LEB ESD接地端子箱选用304不锈钢箱体，内置铜端子排，安装在EPA区域墙面，靠近设备密集工位。布设原则：就近汇集、独立支路，严禁串联。每台设备、工作台、金属工装单独引出接地线接入LEB ESD接地端子排，禁止多台设备首尾串联再接入端子箱。串联线路一旦中间断线，后端全部设备悬浮带电，形成巨大MM放电风险。
接地线缆选型，防静电等电位连线选用多股BVR铜导线，工位局部支线4mm²~6mm²，LEB ESD接地端子箱连接总接地干线选用10mm²及以上线缆。线缆接头剥除绝缘皮，使用线鼻压接，螺丝紧固并做防松处理；接头禁止简单拧线缠绕，虚接会升高接触电阻，造成等电位失效。接地线施工完成粘贴接地标识，走线规整，防止叉车碾压、物料磕碰破损。
区分不同接地类型，隔离布设：设备保护安全接地、ESD防静电接地、仪表信号接地，不可随意混接。揭阳老车间改造时，直接将防静电台面接入设备保护地，大功率设备启停会带来电位波动，干扰精密测试仪器，诱发静电放电损伤元器件。惠发科技勘测阶段，区分各类接地用途，规划独立接地干线。
三、LEB ESD接地施工全流程工序，勘测、布线、接线到验收检测
前期现场勘测阶段，摸排车间原有接地网位置、土壤电阻率，确定LEB ESD接地箱体安装点位，规划每台设备独立接地支路走向，避开强干扰动力电缆。管线预埋或布线阶段，新建车间预埋线管，老车间改造采用明装线槽保护接地线，线缆远离高温、油污区域，延缓线缆老化。
端子箱安装与接线阶段，固定不锈钢LEB ESD接地箱体，铜排牢固固定，各工位支线一对一接入端子排，编号标识，方便后期检修。等电位连通性测试是施工后首要检测项目，使用低电阻测试仪测试EPA区域任意两个金属导体之间等电位连接电阻，确认导体导通良好，电位统一。
接地电阻测试阶段，测试LEB ESD接地汇总端对接地网接地电阻，满足防静电工程设计指标。台账记录归档阶段，将检测数据、线缆走向图纸、端子接线图纸整理归档，作为客户ESD审厂资料。
四、HBM人体静电配套管控，和LEB ESD接地系统协同防护
LEB ESD接地解决设备、工装MM放电风险；HBM人体静电风险需要配套管控体系。操作人员进入EPA区域，人体静电通过防静电鞋、防静电地板泄放至LEB ESD接地网络；高敏感芯片贴片工位，额外佩戴防静电腕带，腕带接地线接入工作台，最终汇入LEB ESD接地端子箱。
防静电腕带不可直接短接大地，需要串联限流电阻，保障操作人员人身安全，缓慢泄放人体静电。揭阳部分小型工厂直接短接腕带线缆接地，存在触电隐患，不符合电气安全与防静电双重规范。
五、LEB ESD接地系统后期运维与定期检测要点
LEB ESD接地系统不是一次性施工永久稳定。车间设备移位、工装拆装、叉车碰撞、环境腐蚀，都会造成接线端子松动、线缆断裂。揭阳工厂建立周期性检测机制：每日巡检，目视检查LEB ESD接地箱内端子有无松动、线缆外皮破损、标识脱落；月度测试，抽检工位等电位连通性；年度全面检测，完成全部EPA工位等电位测试和接地电阻复测，更新台账记录。
一旦检测连通性不合格，立刻停机整改，排查断线、虚接点位，消除MM放电隐患。LEB ESD接地是管控MM金属放电、协同管控HBM人体静电的核心工程手段。揭阳SMT车间ESD接地改造，不能只看重接地电阻数值，必须重视等电位连接施工质量，规范端子箱布设、独立支路接线、分区分接地隔离，配套持续检测维护，搭建稳定可靠EPA接地防护网络。
结语
LEB ESD接地是揭阳工厂ESD接地系统的核心，其价值不仅在于把设备接到大地，更在于让EPA区域内所有导体保持等电位，消除HBM、MM放电风险。揭阳企业在车间新建、老厂改造和客户审厂之前，应优先完成LEB ESD接地系统勘测、设计、施工和验收，从工程底层保障产品质量和人员安全。
惠州市惠发科技有限公司，承接揭阳工厂LEB ESD接地勘测、方案设计、施工、检测一站式防静电接地工程，帮助企业建立稳定可靠的EPA接地防护网络。
