佛山覆铜板PCB车间EPA防静电工作区构建与介质放电防控

佛山作为国内PCB与覆铜板核心产业集群地，大量企业从事覆铜板裁切、磨板、内层线路制作、SMT贴片、成品检测等工序。依据《静电防护技术》培训教材阐述，摩擦、剥离、接触分离是工业现场静电最主要产生途径，覆铜板基材属于高分子绝缘介质，在开料裁切、搬板、叠板、周转过程中，板材之间不断发生接触‑分离，极易积蓄大量静电荷，形成CDM充电器件模型放电风险。很多PCB制造企业将质量管控重心放在药水配方、线路尺寸、外观缺陷上，却忽略绝缘基材带来的静电隐患，静电造成的损伤分为灾难性损坏与潜在性损坏两类，其中90%属于潜在隐性损伤，出厂全检很难被发现，产品交付下游客户之后，出现线路微裂纹、MLCC电容漏电、IC芯片参数漂移等间歇性故障，直接导致客户ESD审厂开出严重不符合项，带来退货、扣款、供应链降级等损失。参照GJB3007‑97防静电工作区技术要求，PCB覆铜板生产的开料、磨板、曝光、内层压合、裸板检测工位，必须建立A级EPA防静电工作区，EPA区内物体对地静电电位控制在±100V以内，实现硬件防护与软件管理体系同步落地。

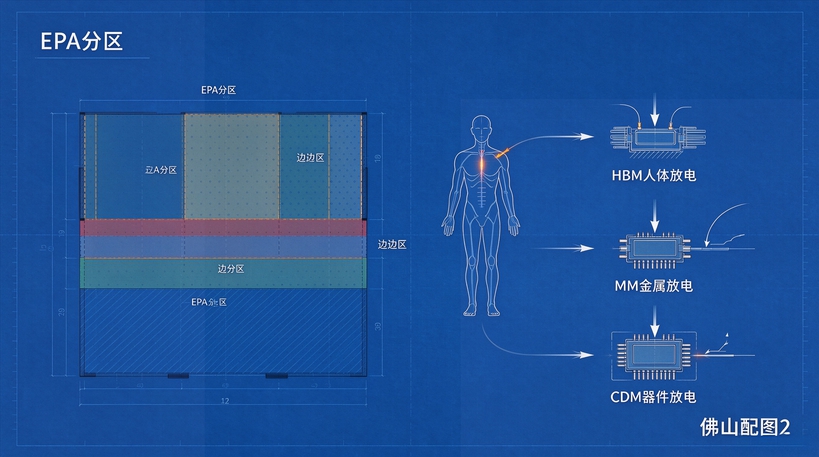

EPA防静电工作区不能简单理解为铺设防静电地坪、采购防静电周转架，需要完成分区物理隔离、人员防护、物料管控、ESD‑LEB接地网络、环境控制、检测台账六大模块建设。首先要完成区域划分，把覆铜板裁切、磨板、线路曝光、裸板检测划分为高敏感A级EPA防护区；设置独立来料缓冲区，专门用于覆铜板原包装拆包作业；原料仓库、成品仓储划分为非EPA区，明确禁止裸覆铜板、裸PCB板流入非EPA区域。很多佛山顺德、南海的PCB工厂常见错误：EPA与非EPA区域没有物理隔断，普通塑料周转盒、泡沫直接带入高敏感工位，外来物料不经缓冲区直接拆包，绝缘介质直接在EPA区内摩擦起电，成为CDM放电源头。

人员静电防护重点管控HBM人体模型放电，EPA区内作业人员必须穿戴全套防静电工衣、防静电鞋，坐式操作岗位佩戴有线防静电腕带，上岗前完成人体对地电阻检测。根据《静电防护技术》PDF内测试数据，环境湿度对静电生成影响巨大，当环境相对湿度10‑20%，人在树脂地板行走可产生12000V静电，湿度提升至65‑90%时，同等条件下仅250V左右。因此PCB车间EPA区域必须做好温湿度管控，环境相对湿度维持40%‑60%区间，降低摩擦起电概率。

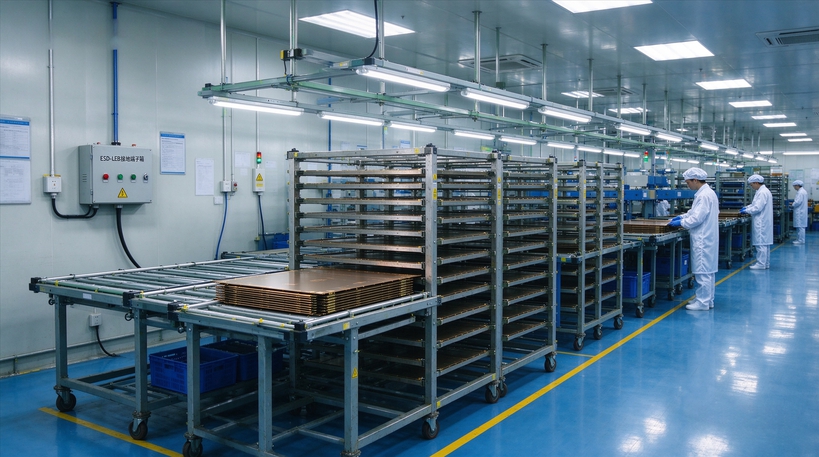

ESD‑LEB接地网络是整套EPA体系的基础，磨板机、裁切设备、曝光机、AOI检测台、金属板架全部需要独立支线接入分区ESD‑LEB接地端子箱，严格禁止设备地线串联。PCB车间设备高速往复运动，持续振动容易造成端子螺丝松动，端子箱需要选用带防松垫片的加固结构。需要特别注意：绝缘覆铜板本身无法通过接地直接泄放表面静电，接地只能保护金属设备、工装，消除MM金属放电风险；针对覆铜板这类绝缘介质的CDM放电，不能只依靠接地，必须配套离子风机、离子风棒做静电中和处理，在裁切出口、板材周转出料点位布置电离消除设备，中和板材表面积聚的静电荷，同时全面替换普通塑料周转容器，全部更换为静电耗散型PCB周转架、周转盒。

参照ANSI/ESD S20.20‑2021标准符合性验证计划要求，PCB车间需要建立完整ESD检测台账，区分日检、周检、月检、季度检测项目：每日监测温湿度、人员腕带与鞋具电阻；每周目视检查接地端子、离子风机运行状态；每月检测台面、周转器具表面电阻；每季度全面复测ESD‑LEB接地电阻、等电位压差，所有检测数据完整归档，不合格项执行CAPA闭环整改流程，定期开展ESD内审评审。不少佛山PCB企业硬件设施全部配齐，但缺少检测、内审、闭环整改的管理流程，客户审厂时因为台账记录缺失直接判定EPA体系无效。静电防护是硬件+管理的系统工程，只做硬件改造，忽略制度与台账，依旧无法规避覆铜板CDM介质放电带来的产品隐性失效风险。
