广州车载模组功能测试工位浮空导体排查与CDM风险管控

广州大量车规电子企业，SMT之后设置集中车载通信模组功能测试工位，多条老化测试夹具、模拟车载信号探针台密集排布，车载通信模组内部车规芯片对CDM充电器件模型放电十分敏感，AEC‑Q101标准明确CDM是产线高频失效诱因，器件摩擦带电之后，接触接地金属瞬间大电流放电，造成芯片栅氧层隐性击穿，出厂全功能测试正常，装车之后随机出现死机、通信断连等间歇性故障，90%属于潜在性损伤，很难通过出厂检测识别。参考《工厂防静电对策手册集》，导体可以依靠接地泄放，绝缘体接地无效；而浮空孤立导体既不是可靠接地导体，也不是纯粹绝缘体，在静电场感应之后带上高电位，是车载模组测试工位最容易被忽略的ESD风险点。

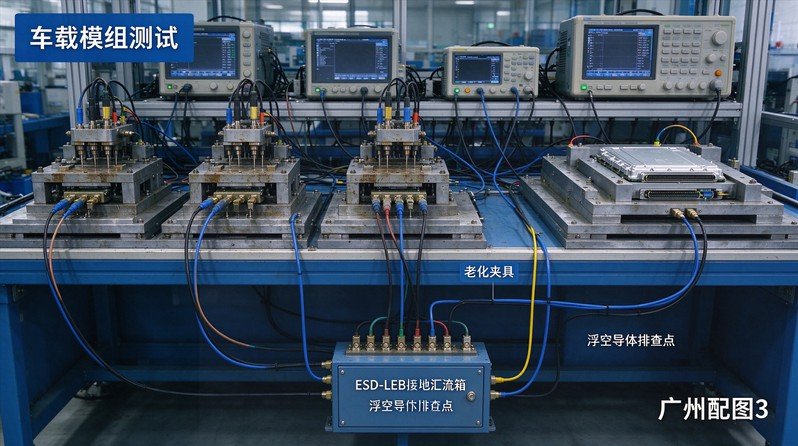

广州黄埔、番禺不少车载模组工厂测试工位典型问题：测试台外壳做了接地，但夹具内部金属转接板、探针固定基座、测试治具内部金属加强件，依靠亚克力绝缘垫块隔离，没有接入ESD‑LEB接地网络，形成隐蔽浮空导体；多条测试夹具地线采用菊花链串联接线，只要其中一处端子受振动松动断开，整条回路全部设备失去静电泄放通路；部分测试信号线屏蔽层悬空，没有接入ESD‑LEB等电位网络，静电感应噪声耦合进入车载模组采样回路，既损伤器件，还造成测试误判。部分企业直接就近搭接动力PE地线，大功率电源启停带来电位扰动，反向冲击车规敏感器件。很多工程师只检查工作台外壳接地，不会拆开护罩检查夹具内部构件，浮空导体隐患在客户车规审厂现场才被审核员识别为严重不符合项。

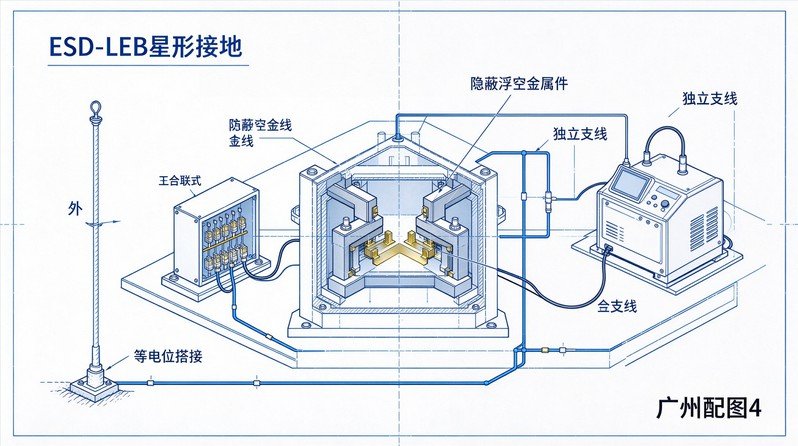

分级ESD‑LEB星形等电位汇流网络是测试工位基础保障，完整链路：室外联合接地极→防静电接地主干线→分区ESD‑LEB接地汇流端子箱→每一套车载模组老化测试工装独立接地支线。测试台外壳、金属夹具、探针基座、内部金属转接件，全部完成等电位搭接，从根源消除浮空孤立导体；强弱电走线物理分开敷设，信号线缆屏蔽层统一接入ESD‑LEB等电位网络；端子箱选用密封防松结构，测试工位设备频繁启停振动，建立周度目视巡检机制，检查端子紧固状态。接地施工结束，执行分阶段验收：接地极本体电阻、主干线导通、每一路支线接地电阻、工位之间跨点等电位压差全部测试，全部数值归档进入ESD检测台账。车规车间禁止两套完全物理隔离独立地网，ESD‑LEB地网在总基准联合接地体单点汇合，规避雷击漏电的巨大电位差击穿风险。

接地只能处理HBM人体放电、MM金属放电风险，测试工位大量亚克力、PEEK绝缘治具、模组塑胶外壳，摩擦会积累静电，产生CDM带电器件放电，接地无法消除绝缘体表面电荷。在模组上料、出料位置配置离子风机、离子风棒，中和绝缘部件表面积聚静电荷；待测车载通信模组全程放置静电耗散型周转托盘，普通塑料周转盒禁止进入EPA测试工位。人员落实EPA防护要求，佩戴有线防静电腕带，穿戴防静电工衣工鞋，车间温湿度维持45‑60%RH，降低摩擦起电概率。

结合ANSI/ESD S20.20、IEC61340‑5‑1，车载模组测试工位必须建立浮空导体专项排查制度，纳入月度ESD内审清单，内审时需要拆开工装护罩，核查夹具内部金属构件接地状态。每当新增老化测试工装、改造夹具、移位测试台，改造完成之后开展浮空导体专项排查，同步布设全新独立ESD‑LEB接地支线，复测接地与等电位压差，更新车间接地图纸、更新ESD台账。很多工厂新增测试设备直接就近拧设备机架螺丝作为接地，形成隐形串联、内部浮空隐患。车载通信模组作为车规关键零部件，测试工位ESD防护直接关系整车运行可靠性，ESD‑LEB星形等电位接地、浮空导体专项排查、离子中和、人员物料管控、内审台账必须协同运行。仅仅做好外壳接地，忽略内部隐蔽浮空金属构件，依旧会出现芯片隐性CDM静电损伤，给下游整车厂带来重大质量风险。
