惠州汽车电子测试工位ESD-LEB接地与绝缘治具CDM风险管控

惠州汽车电子配套企业越来越多地承担车载控制器、传感器模块、线束控制板和通信终端测试任务。汽车电子产品直接关系整车可靠性，客户审厂通常要求按ANSI/ESD S20.20和IEC 61340-5-1建立EPA和接地体系。参考《工厂防静电工艺规范》和《工厂防静电对策手册集(第二版)》，汽车电子测试工位的风险不仅来自设备外壳接地，还来自测试夹具内部金属件、绝缘治具、周转物料和人员操作。

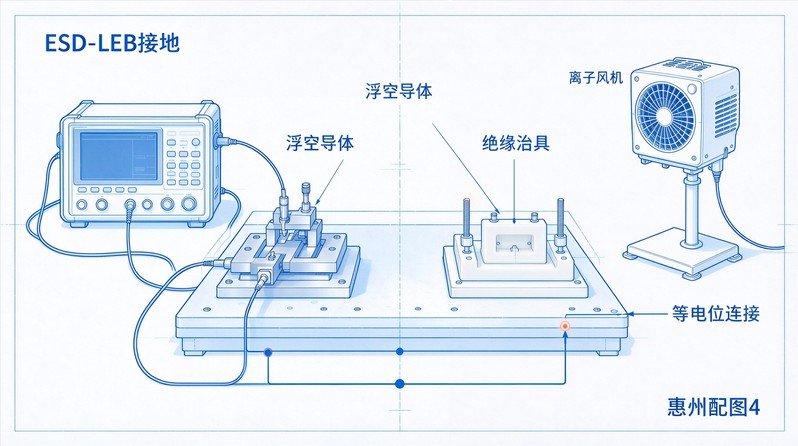

很多惠州汽车电子工厂存在一种误区：只要测试仪器外壳接了地，工位就算完成ESD防护。实际上，测试夹具中的金属转接板、探针固定座、定位销、治具加强件如果通过绝缘垫块悬浮，就会形成浮空导体。浮空导体在静电场中感应带电，接触车载控制板时可能产生MM金属放电，造成芯片隐性损伤。《工厂防静电工艺规范》要求，EPA内所有金属导电构件应纳入等电位连接，不能只检查设备外壳。

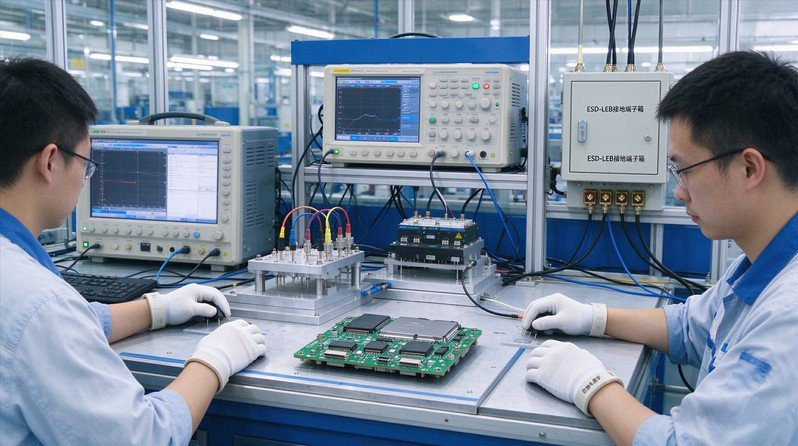

汽车电子测试工位应建立ESD-LEB等电位接地网络。测试仪器、探针台、金属夹具、定位治具、周转车应采用独立支线接入分区ESD-LEB接地端子箱，禁止串联。测试台内部金属件必须与ESD-LEB网络可靠连接，形成等电位。信号屏蔽层应接入ESD-LEB系统，减少静电噪声对测试结果的干扰。接地完成后，应检测接地电阻、支线导通和跨点等电位压差，并记录归档。

绝缘治具是另一个高频风险点。汽车电子测试中常用的亚克力夹具、PEEK治具、塑胶定位件无法通过接地消除静电，摩擦和接触分离会产生CDM带电器件放电。参考《工厂防静电对策手册集(第二版)》，对于绝缘材料，接地不是解决方案，应通过离子风机中和、减少接触分离、使用低起电材料和优化操作流程来控制风险。因此，汽车电子测试工位应在待测板进出位置配置离子风机，并定期检查离子平衡和衰减性能。

人员和物料方面，重点测试工位应佩戴有线防静电腕带，穿防静电工衣和防静电鞋。车载控制板、传感器模块应使用防静电托盘和周转箱，普通塑料盒、泡沫、尼龙袋不得进入重点EPA。温湿度也会影响起电水平，车间应在工艺允许范围内控制湿度，减少低湿度带来的静电增长。

台账和内审方面，应参照《工厂防静电对策手册集(第二版)》的检查表思路，建立测试工位专项点检表，包括接地端子、夹具内部金属件、绝缘治具、离子风机、腕带、周转器具和温湿度。每次新增测试夹具、改造治具或移动设备后，必须重新检查接地连续性和浮空导体风险，并更新图纸和台账。只有把ESD-LEB接地、浮空导体排查、绝缘治具CDM控制、人员物料管理和检查表闭环结合起来，汽车电子测试工位才能稳定通过客户审核。
