等电位联结，依据GB50054-2011第5.2.4、5.2.5条款深度解读

在低压配电、电子车间EPA区域、危化品仓库接地工程里，很多人分不清保护接地PE、功能接地FG、等电位联结三者边界。GB50054-2011《低压配电设计规范》5.2.4、5.2.5，是国内低压系统等电位联结最核心的两条依据，也是审厂、安监、电气验收高频核查条款。

1、原文摘录 GB50054-2011 5.2.4

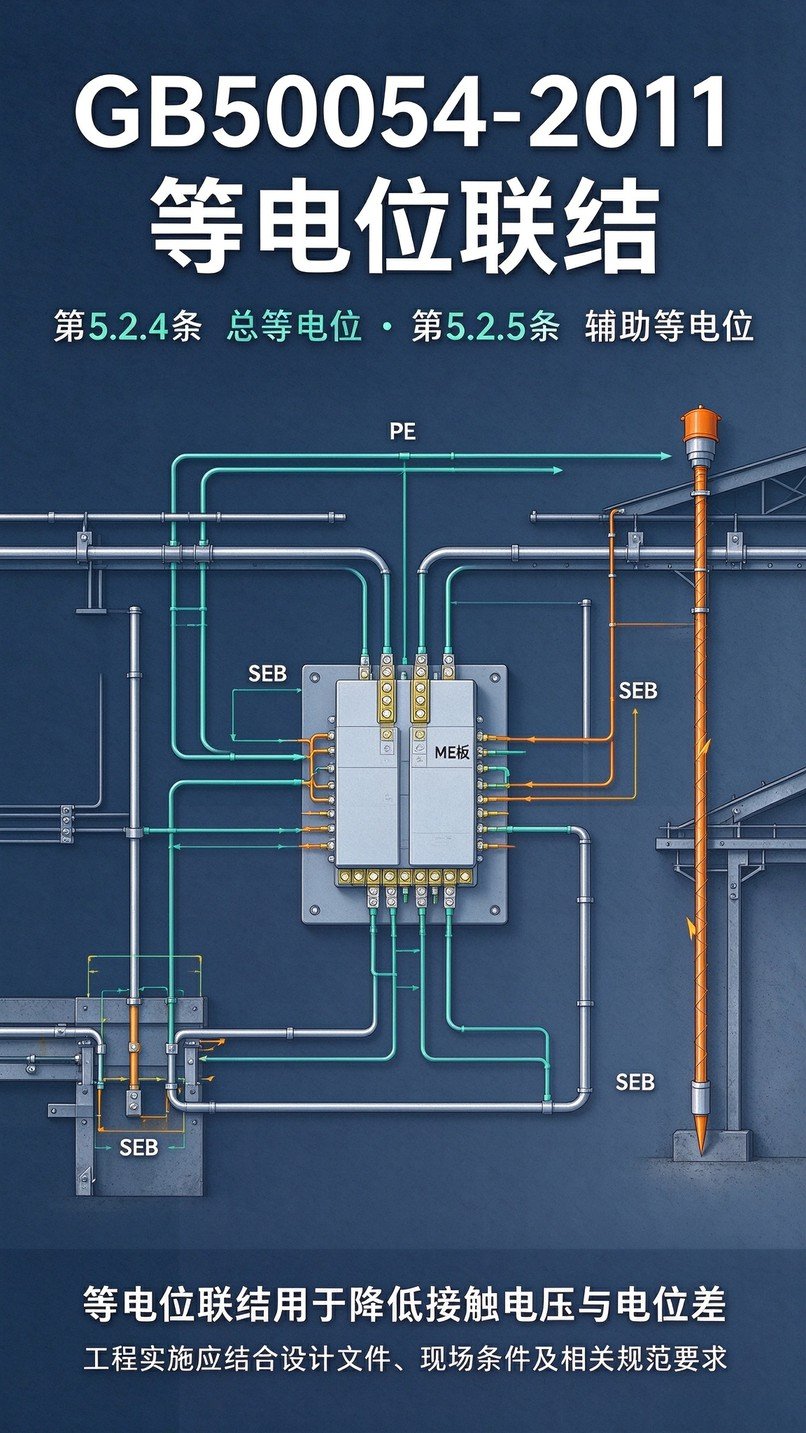

5.2.4：建筑物内的总等电位联结，应将下列导电部分汇接到总等电位联结端子板（MEB）：

• 保护导体干线（PE干线）；
• 建筑物内公用金属管道（给水、排水、热力、燃气等金属管道）；
• 建筑物金属构件；
• 防雷装置的引下线（防雷地）；
• 建筑物外可进入建筑物的金属构件。

核心逻辑：总等电位MEB，是把建筑物内部所有外来金属导体、PE保护地、防雷地汇集到同一个汇集排，实现整栋建筑基础电位拉平，降低接触电压，防范电击。

2、原文摘录 GB50054-2011 5.2.5

5.2.5：在两个导电部分之间，如自动切断电源的保护措施不能满足防电击要求时，应做辅助等电位联结（SEB）。辅助等电位联结应将范围内所有可同时触及的外露可导电部分、外界可导电部分互相连通。

重点理解：辅助等电位不是全楼大范围做，是局部区域补位。卫生间、水池旁、设备密集EPA车间、危化品库房这类潮湿、金属设备多、人员频繁触碰的区域，即使有PE接地，一旦故障时接触电压依然超标，就必须增设局部辅助等电位。

3、两个条款核心对比

✅ 5.2.4 总等电位MEB（全局）：一栋建筑只设一处总汇集点，对接进楼的全部金属管线、结构钢筋、PE干线、防雷地；作用：降低整栋建筑的对地电位差。

✅ 5.2.5 辅助等电位SEB（局部）：局部小范围增设，只连通本区域内可同时摸到的金属外壳、支架、管道；作用：缩小局部两点之间电位差，解决PE保护无法覆盖的防电击短板。

4、和ESD防静电接地、FG功能接地的工程联动（重点，贴合你的业务）

很多ESD工程容易踩坑：把防静电地网直接独立做成“孤岛地”，违背GB50054逻辑。

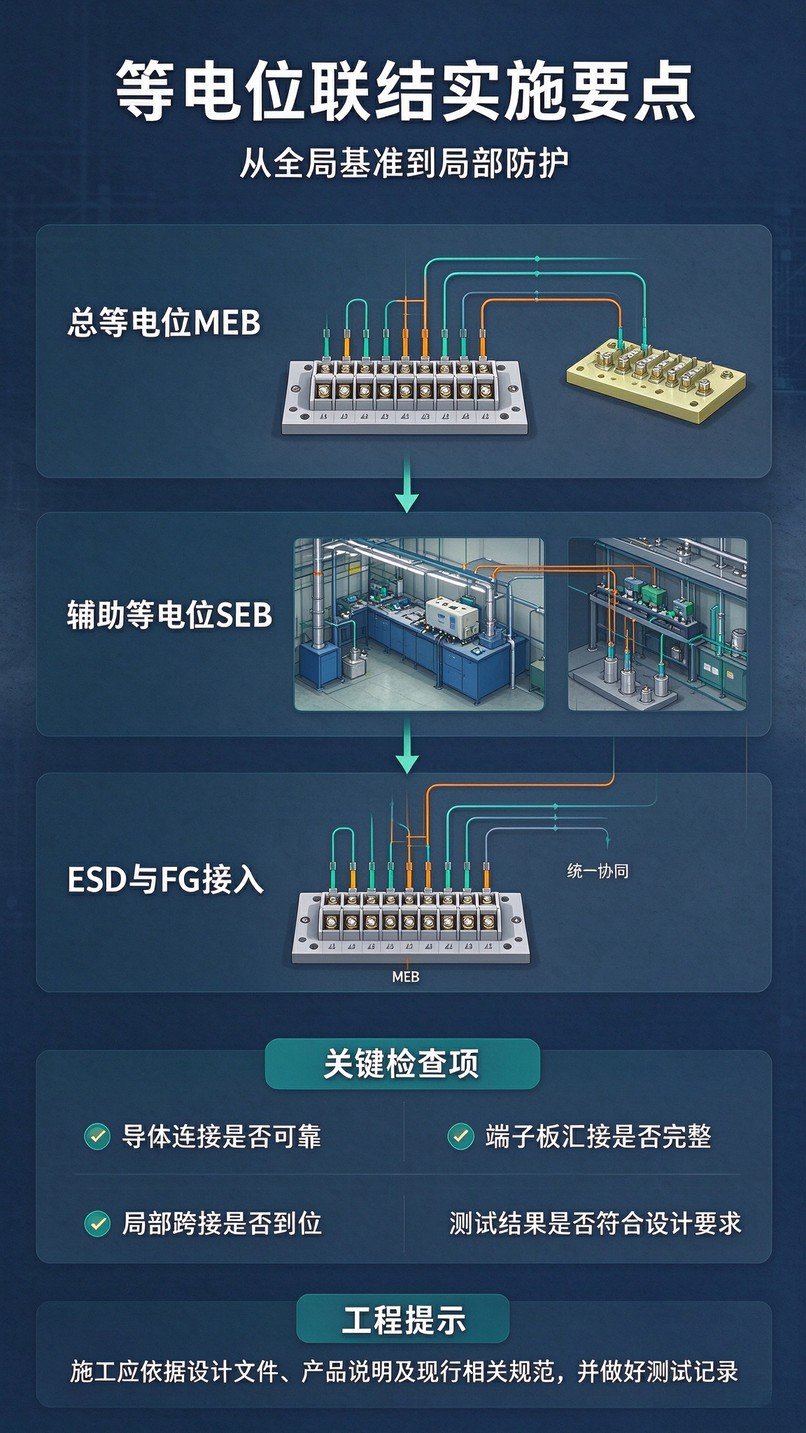

1）FG功能接地（ESD静电泄放地网），最终必须在MET/MEB总等电位端子处和PE保护地连通，不能单独孤立接地，就是5.2.4总等电位的延伸要求；

2）EPA车间、危化品仓库内部货架、金属工作台、设备外壳，除了ESD接地，同一区域金属构件互相连通，本质就是5.2.5的辅助等电位思路；

3）防雷地、保护地、防静电地，在总等电位位置连通，统一电位基准，避免雷击、故障时不同地网之间产生巨大电位反击，击穿芯片、威胁人身安全。

5、高频误区（验收最容易不合格点）

误区1：接地电阻达标=不需要等电位。❌ GB50054强调，等电位优先于接地电阻，就算接地电阻很小，金属管线分开不连通，依然存在危险接触电压。

误区2：辅助等电位=随便拉一根线接到室外地极。❌ SEB只要求区域内导体互相连通，优先连MEB，不是单独打接地极。

误区3：ESD地网可以不和MEB连通，单独独立地。❌ 低压配电规范不允许孤岛接地，FG功能地必须在总配电柜MEB处与PE连通。
