0类、Ⅰ类、Ⅱ类、Ⅲ类设备详细解读：哪些需要接地，如何接地

电气设备按防触电保护分为0类、Ⅰ类、Ⅱ类、Ⅲ类，是低压配电、实验室仪器、EPA防静电车间、测试设备审厂高频核查知识点。很多工程容易混淆：保护接地PE（人身安全）≠功能接地FG（静电泄放）；设备防触电分类，决定是否需要PE保护接地，FG防静电接地是另外独立的防静电要求。

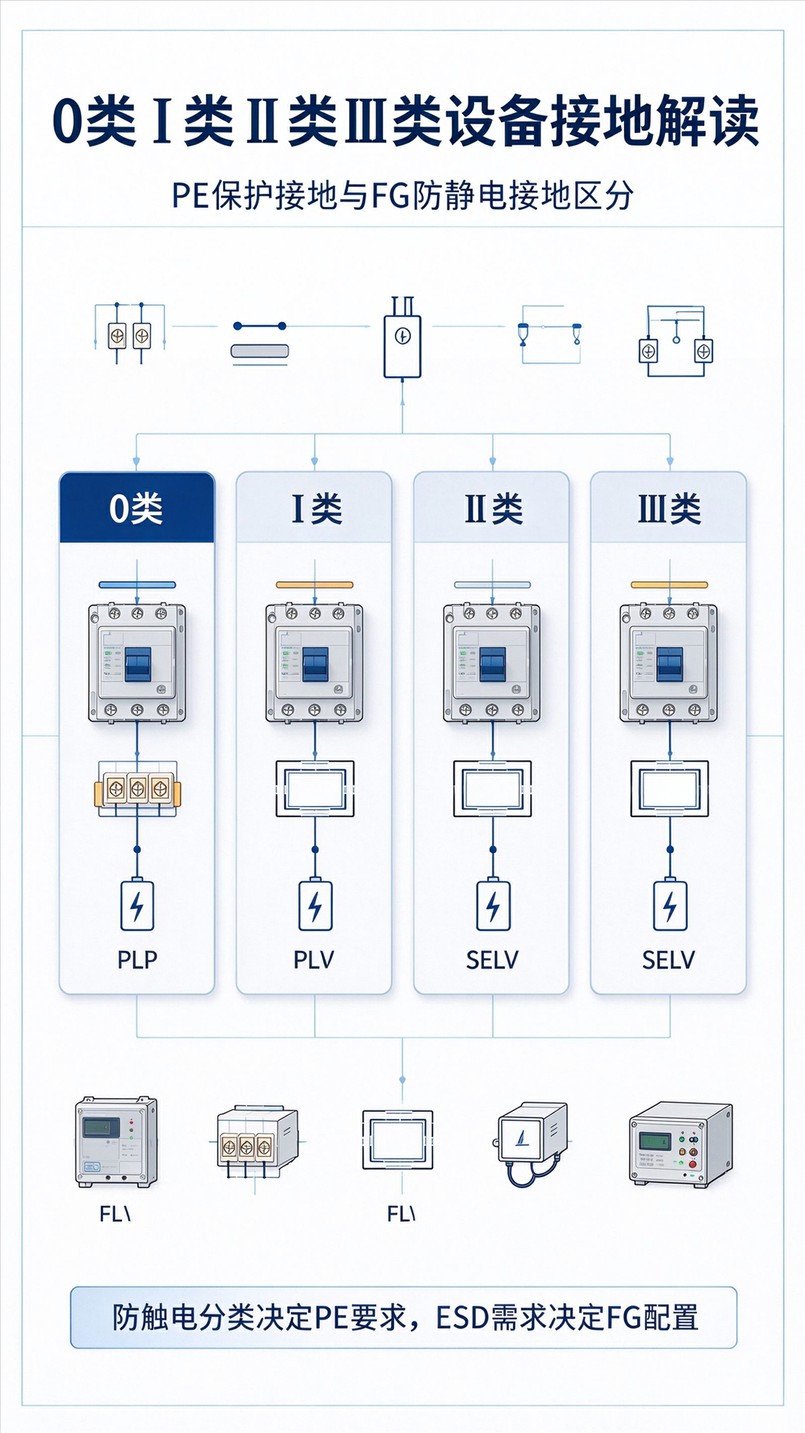

1、四类设备定义、PE接地要求、接地方式

0类设备（已逐步淘汰，老旧设备）

依靠基本绝缘作为唯一防触电保护，没有保护接地端子、没有PE连接结构；一旦基本绝缘失效，外壳就会带电。

• ✅ 是否需要PE保护接地：无保护接地结构，不能做PE接地
• ✅ 使用限制：国内新工程基本禁止新增使用，仅少量老旧存量设备；只能在非导电环境使用
• ✅ 防静电补充：如果是ESD管控区域内的0类导体外壳设备，需要单独做FG防静电接地，用于泄放静电，这不属于PE保护接地。

Ⅰ类设备（最常见：电源带PE三孔插头）

除基本绝缘外，可触及金属外壳配有保护接地端子；绝缘失效时，外壳电位导入保护地，依靠保护电器（漏保、空开）切断电源。

• ✅ 是否需要PE保护接地：必须接PE保护地，强制要求
• ✅ 接地做法：设备PE端子 → PE分支线 → 总MEB总等电位端子；PE线黄绿双色，严禁串接、严禁和FG地线混接、严禁单独打孤岛地极
• ✅ 防静电补充：若在EPA区域，除PE保护地外，金属外壳额外增加FG防静电接地，两点接地要在MEB处共点连通，满足GB50054要求。

Ⅱ类设备（双重绝缘/加强绝缘标识：方框内一个□）

依靠双重绝缘或者加强绝缘实现防护，外壳不带接地端子，不依赖保护接地防触电。典型：很多适配器、手持电动工具、部分测试仪器。

• ✅ 是否需要PE保护接地：不需要PE保护接地，禁止随意接PE
• ✅ 接地注意：外壳绝缘层不可破坏；不能强行加装接地线接PE，破坏双重绝缘防护体系
• ✅ 防静电补充：如果外壳是导电涂层/金属外露，在EPA车间内，仅做FG防静电接地，FG接地不承担人身安全保护作用。

Ⅲ类设备（安全特低电压SELV，≤50V交流）

由隔离安全特低电压电源供电，内部不会产生高于SELV的电压；电源为隔离变压器，一二次侧电气隔离。

• ✅ 是否需要PE保护接地：不需要PE保护接地
• ✅ 接地注意：SELV回路本身不能接PE；隔离变压器二次侧严禁接地（部分特殊静电场景除外，严格按设备说明书）
• ✅ 防静电补充：导电外壳的Ⅲ类设备，EPA内可单独FG静电接地，不得接入PE回路。

2、核心对照表

3、ESD工程高频误区（重点）

误区1：只要是金属外壳，就一定要接PE。❌ Ⅱ类双重绝缘金属外壳，不需要PE保护接地。

误区2：FG防静电地线=PE保护地线，可以混用。❌ 功能地FG、保护地PE功能不同；可以在MEB总等电位处连通，但布线、端子、回路分开。

误区3：Ⅲ类SELV回路二次侧直接接地。❌ 会破坏隔离防护，带来触电风险。

误区4：Ⅰ类设备PE线接到独立FG地网，不回MEB。❌ 属于孤岛接地，违反GB50054、GB/T16895，重大安全隐患。

4、工程落地一句话总结

PE是保命（防触电），只针对Ⅰ类设备强制；Ⅱ、Ⅲ类本身绝缘/特低电压，不靠PE保护；FG是防静电泄放，是独立需求，按EPA区域静电管控要求实施，不受设备防触电分类约束。
