东莞室内防静电接地施工细则 | SJ 电子行业标准 ESD 规范
一、室内防静电接地的适用场景与合规意义
室内防静电接地是电子制造车间、SMT贴片车间、芯片测试实验室、元器件仓储车间的核心防护工程，相较于室外接地侧重地网深埋降阻，室内接地更注重全域等电位、点位全覆盖、走线规范、无杂波干扰。东莞市作为全国电子产业核心聚集地，中小型电子厂、精密加工企业数量庞大，多数企业存在室内接地布线混乱、工位接地缺失、地坪接地失效、等电位不均衡等问题，导致产品静电不良率居高不下，无法通过SJ行业标准验厂与ESD体系审核。依据SJ/T 10533-1994《电子设备制造防静电技术要求》、SJ/T 10630-1995《电子元器件制造防静电技术要求》、T/CEIA ESD1002-2020《电子工业防静电系统通用要求》，电子车间室内接地必须实现全工位、全设备、全地坪、全人员防护的闭环接地体系。
二、室内接地核心执行标准体系
电子行业室内接地以SJ电子行业标准+ESD团体标准+国标为三重合规依据，针对性适配电子生产场景。SJ系列标准细化了电子设备、元器件生产的工位接地精度、走线方式、接地电阻阈值，是电子厂专属验厂依据；T/CEIA ESD1002-2020规范了电子工业防静电系统的整体搭建逻辑，明确室内接地干线、支线、跨接点位的施工标准；GB 50515-2010《导(防)静电地面设计规范》严格要求防静电地坪的接地导通、电阻参数、布线间距；同时T/ESD 2004-2023防静电接地通用规范统一了室内接地的施工验收流程，杜绝非标施工、简易接地导致的合规漏洞。区别于室外接地的超低阻要求，普通电子车间室内接地电阻需稳定≤4Ω，精密芯片、军工电子场景需达到≤1Ω超低阻标准。
三、东莞市室内接地标准化施工流程

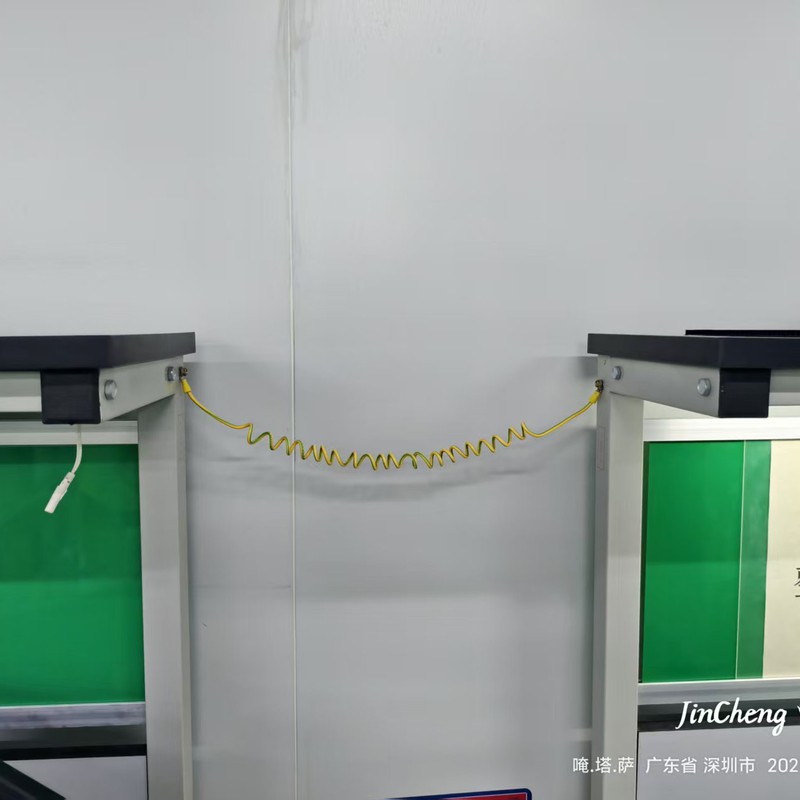

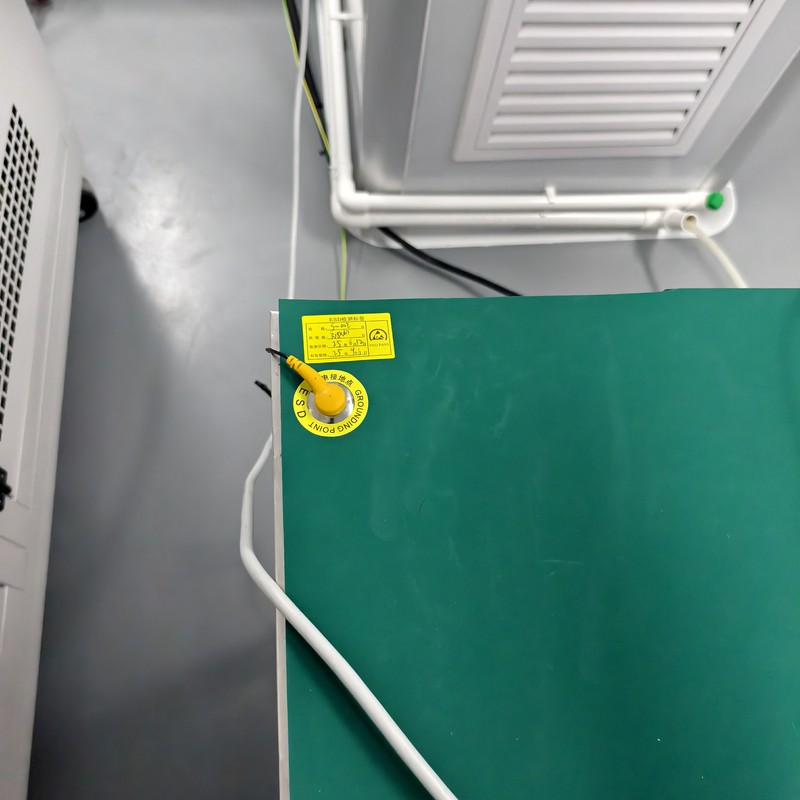

第一，室内接地干线布设。车间墙面、立柱统一敷设专用接地铜排，接地干线距地面250-300mm，与墙体间隙10-15mm，走线平直无弯曲、无起伏，跨越伸缩缝需加装补偿器，符合GB50169最新施工规范。第二，工位点对点接地。SMT工位、焊接工位、测试工位全部布设独立接地端子，操作人员手环、工具、工作台全部点对点接地，杜绝局部静电堆积。第三，地坪全域接地。防静电地板、防静电地坪四边跨接接地，依据T/JSQA 145-2022铝质防静电活动地板标准，保证地坪全域导通、无绝缘死角。第四，设备跨接接地。生产线设备、流水线、测试仪器金属外壳全部做等电位跨接，消除设备间电位差。第五，系统闭环检测。施工完成后全域导通测试、电阻测试，确保所有点位接地参数达标。
四、室内接地常见误区与整改要点
东莞电子车间室内接地高频误区主要分为三类：一是就近接零、接市电地线，导致电网杂波导入车间，击穿精密元器件，严重违反SJ行业标准；二是仅做地坪接地，工位、设备未独立接地，形成局部静电盲区；三是接地干线断点多、氧化锈蚀，导通不良，阻值漂移超标。依据T/ZSECA 004-2020静电防护管理体系要求，室内接地系统必须定期检测、维护、整改，保证全年参数稳定。针对老旧车间，需全面更换专用接地干线，补全工位接地点位，重做全域等电位跨接，彻底解决静电不良与验厂难题。
五、室内外接地联动合规要点
室内接地无法单独实现长效合规，必须依托室外纯净独立地网。东莞厂区多为普通黏土土质，土壤电阻率中等，通过室外独立地网降阻、防腐、隔离施工，为室内提供稳定零电位基准，室内所有接地点位统一接入室外主地网，实现内外系统一体化合规，同时满足国内SJ行业标准、国标、团体标准多重验收要求。
