岩石地带工厂 ESD 独立地线施工方法｜深井接地实操方案
珠三角大量电子厂、新能源厂房选址位于花岗岩、硬岩石地貌，地表土层极薄、岩层电阻率极高，常规开挖接地沟、浅层打桩的方式完全无法达标。针对厂区ESD独立地线、HBM/MM双独立地网建设需求，深井钻孔接地工艺是岩石地质唯一稳定、合规的落地方案。本文结合大量岩石厂区现场施工经验，完整拆解标准化深井接地实操流程、避坑要点与验收规范。
一、施工前期：地质勘测与深井井位规划
岩石地带接地施工严禁盲目打孔，前期勘测与点位规划直接决定最终阻值是否达标。
1、土壤电阻率检测：正式钻井前必须采用四极法精准测量岩石、土层电阻率，优先选择岩石裂隙多、地势低洼、地下含水率高的区域布设深井，利用天然低阻层提升散流效果。
2、井位安全间距把控：井位提前规避地下电缆、给排水管线，各深井间距大于井深2倍，杜绝屏蔽效应，避免降阻效果大幅衰减。

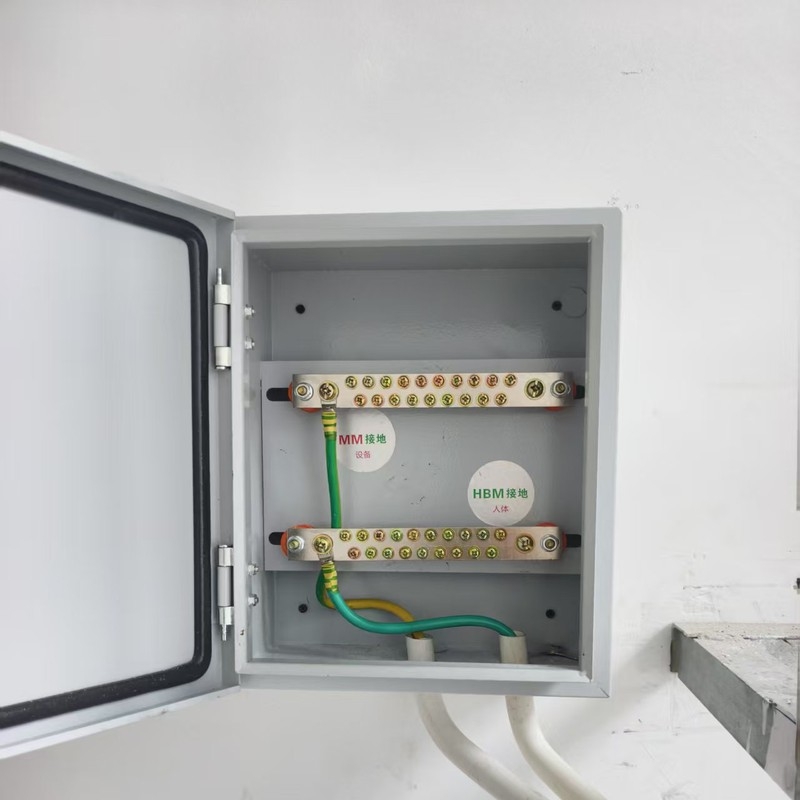

3、双地网物理隔离规划：针对工厂HBM人体静电网、MM设备干净地人机分离双地网需求，两类地网深井接地极必须物理隔离、完全独立，井位间距≥20m，严禁共用接地深井、共用接地干线，从根源杜绝地环路干扰，完全满足ESD S20.20、IATF16949验厂规范。
二、岩石深井钻孔核心实操工艺
坚硬花岗岩、风化岩层硬度高、致密性强，普通打桩设备无法施工，必须采用专用钻井工艺：

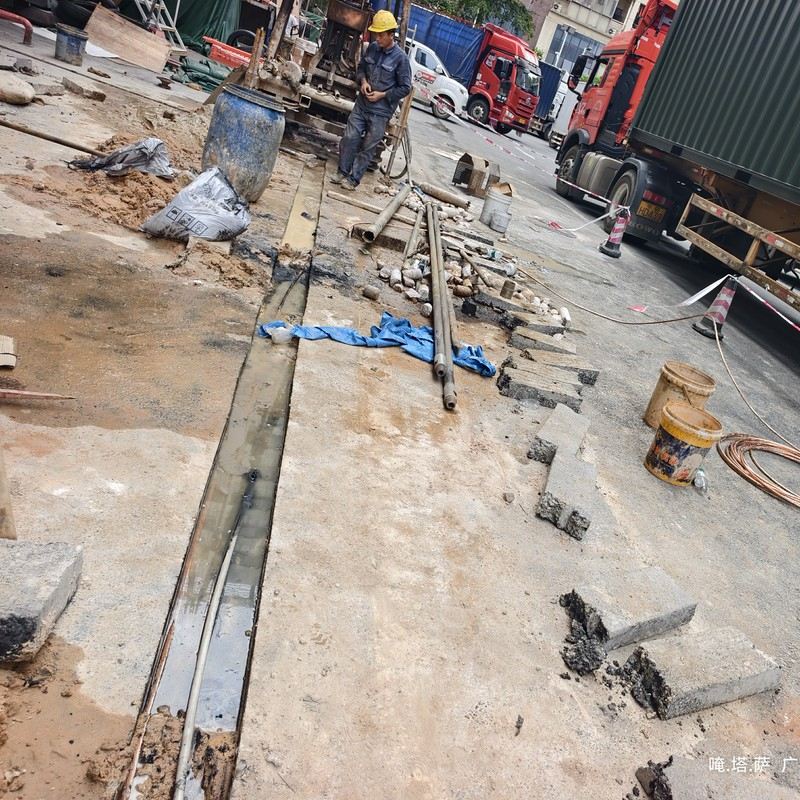

1、硬岩地层统一使用潜孔钻机冲击钻孔，标准孔径控制在150mm～250mm，钻探深度必须穿透表层高阻坚硬岩石，深入下层湿润低阻土层，保障具备有效散流介质。
2、钻孔完成后彻底清孔，高压排空孔内岩粉、碎石、杂物，保证后续接地极、降阻剂与岩壁充分贴合，无空隙、无断层。
重点施工避坑：严禁钻孔后直接回填碎石、渣土！碎石空隙大、导电连续性差，会导致接地电阻长期居高不下，阻值严重超标，直接验收失败。
三、接地极布设+降阻材料填充（工程成败核心）
岩石地层导电差、静电泄流难，单纯依靠接地极无法达标，长效降阻剂填充是稳定阻值的关键工序。
1、清孔完成后，垂直下放专用深井接地极，保证接地极居中、垂直无倾斜、无弯折。
2、自下而上分层灌注长效石墨基降阻剂，逐层振捣密实，完全填满接地极与岩壁之间所有空隙。降阻剂可充分渗入岩石裂隙，固化后形成立体网状导电散流通道，彻底解决岩石地层导电差、静电与故障电流难以泄放的行业痛点。
3、选材避坑：不使用短期化学降阻剂！化学降阻剂腐蚀性强，会腐蚀金属接地极，1-3年就会出现阻值反弹、接地失效，后期返工整改成本极高，无法满足长期审厂要求。
四、连接工艺、防腐处理与ESD地网组网
深井接地单孔成型后，需统一组网形成完整独立地网，接线与防腐工艺决定系统稳定性：
1、深井接地极引出铜排、室外水平接地干线，全部采用放热焊接工艺连接，禁止螺栓压接、简单搭接，避免接触面氧化、松动导致阻值升高、导电断路。
2、所有焊接点位彻底清理焊渣、打磨平整，多层沥青防腐包裹处理，杜绝埋地氧化锈蚀，延长接地系统使用寿命。

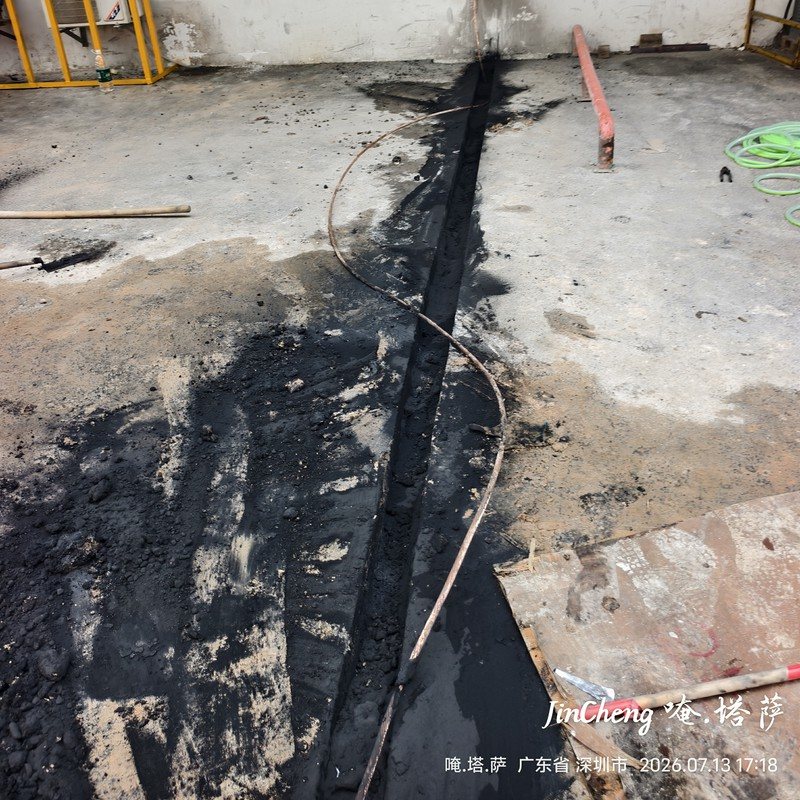

3、开挖标准化水平接地沟槽，将多组深井接地极连通组网，形成闭合式ESD独立地网，静电泄流均匀、阻值稳定，适配车间、实验室精密设备防静电需求。
五、岩石厂区接地高频施工误区（审厂重点避坑）
1、盲目增加接地棒数量：浅层完整岩石散流半径极小，单纯增加接地棒数量无法降低接地电阻，只会浪费工程成本，无法解决根本问题。
2、ESD地与动力地混用共网：车间大功率设备、老化设备动力地线独立布设，严禁与ESD精密测试地共网，杜绝地电位反击、地环流干扰，避免精密芯片、仪器隐性损坏。
3、未静置复测直接回填：降阻剂需要充分水化固化才能稳定阻值，完工后必须静置养护、多次复测，确认阻值达标后再回填恢复地面，避免后期阻值漂移超标。
