研发实验室接地规划｜射频、SI、光学、老化实验室标准化施工方案
很多电子研发企业普遍存在一个工程误区：重金采购高端测试仪器、搭建屏蔽暗室、打造无尘净化车间，却在实验室接地系统上敷衍施工、随意布线。最终引发各类疑难问题：射频测试指标漂移、高速信号眼图抖动、光学成像出现杂点、实验数据无法复现、批次测试重复性差。其实绝大多数实验室测试异常，并非仪器设备故障，而是接地分区混乱、干净地与动力地混用、地环路干扰、电位不纯净导致。不同类型的研发实验室，对接地阻抗、抗干扰等级、静电防护标准完全不同。本文结合一线施工审厂经验，全面拆解射频、信号完整性SI、光学影像、老化可靠性四大实验室标准化接地规划方案。

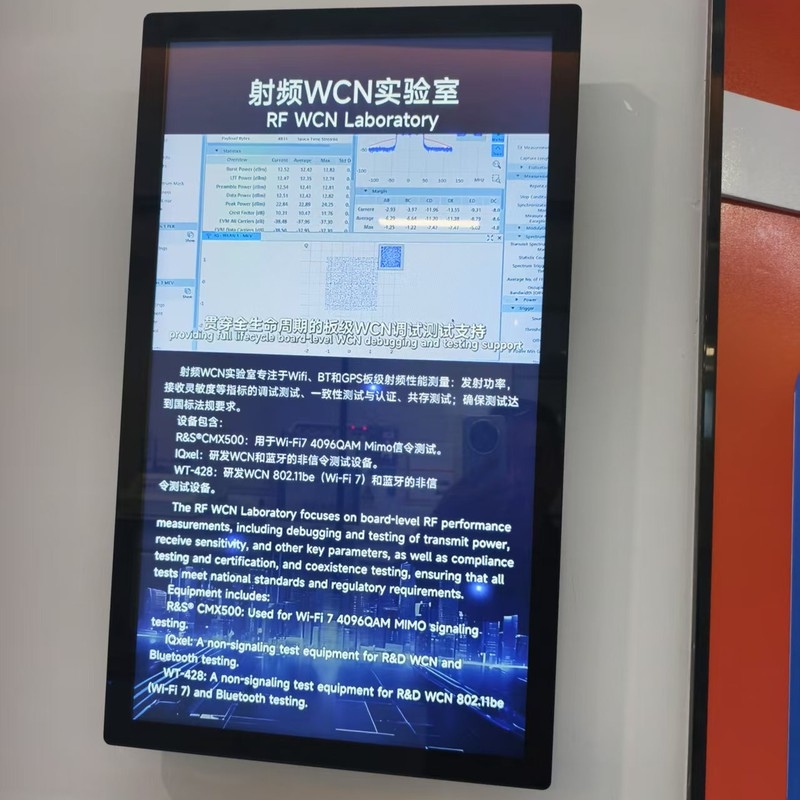

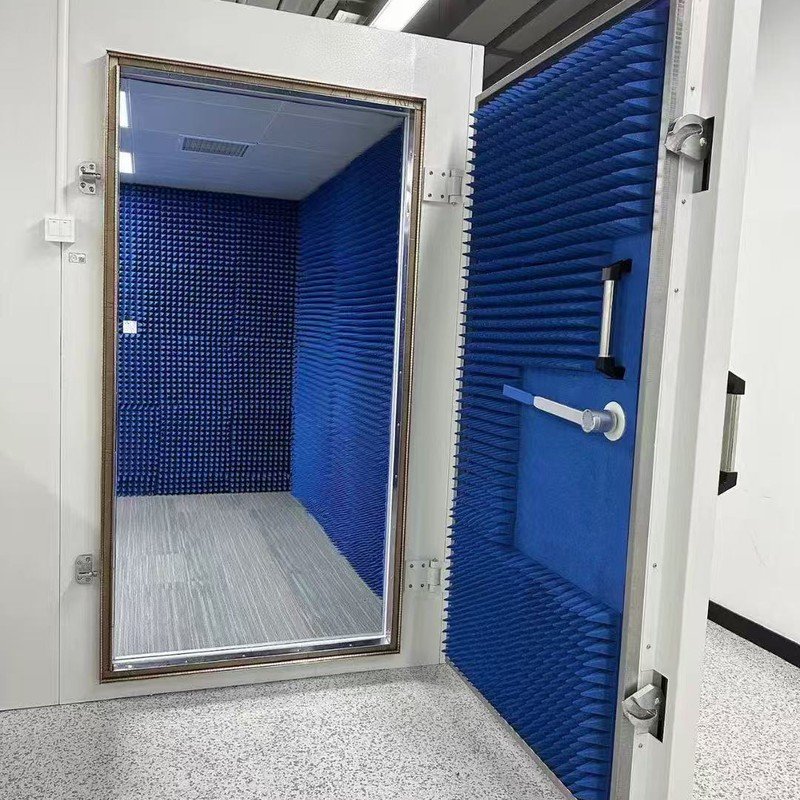

一、射频WCN/OTA暗室：接地要求最高，绝对不能凑合
射频测试、微波OTA暗室是所有实验室中对接地要求最严苛的场景。微小的地电位波动、工频杂波、地环路电流，都会直接干扰WiFi、蓝牙、TRP、TIS等核心射频参数，造成测试数据忽高忽低、复测不一致、测试基线漂移，直接影响产品认证通过率。多数射频实验室数据不稳定的根源，均为与车间动力设备、老化设备共用地线。
标准化接地规划方案：射频暗室必须单独布设MM设备干净独立地网，全程采用黄绿双色专用地线，室外水平主干线缆≥120mm²，搭配专用垂直接地极与长效降阻剂，稳定控制接地电阻＜1Ω。所有测试仪器、屏蔽壳体严格执行单点接地规则，彻底杜绝地环路干扰，完全隔离车间大功率设备谐波，保障射频测试基线平稳、数据零波动。
二、信号完整性SI实验室：高速信号最怕地噪干扰
示波器、矢量网络分析仪等高速测试设备，在做阻抗测试、回波损耗、时序分析时，对地噪声极其敏感。地线杂乱、接地阻抗偏高、电位不纯，会直接造成波形失真、眼图不良、时序误差超标，导致产品性能误判。
信号完整性实验室必须严格执行人机接地分离标准：
✅ 测试设备、精密仪器统一接入MM机器干净地，保障设备参考电位纯净无杂波；
✅ 人工工位、防静电台垫、防静电地板统一接入HBM人体静电地，绿色独立布线，室外主干线缆≥95mm²，搭配垂直接地极与降阻材料，接地阻值稳定≤4Ω；
✅ 单独设置LEB等电位端子箱，与厂房动力地线、照明地线彻底分离，从源头杜绝电位串扰、地噪干扰。
三、光学影像实验室：防静电优先，防干扰为辅
CCD成像设备、光谱检测仪、机器视觉精密测试设备，核心隐患为静电吸附粉尘、工频地线干扰。静电堆积会造成画面斑点、色彩偏移、成像模糊；地线杂波干扰会引发成像频闪、检测精度下降、画面噪点超标，严重影响检测良率。
光学实验室无需超低阻设备地网，但必须搭建完整静电泄放系统。整体工位采用HBM绿色人体接地系统，仪器外壳做独立保护接地，所有接地布线远离变频器、开关电源、老化负载等强干扰设备，双重保障成像清晰、检测数据稳定。
四、老化可靠性实验室：干扰最大，必须物理隔离
高低温老化、储能放电、电源老化等大功率设备，属于强冲击负载，设备启停瞬间电流波动大、谐波干扰强、地电位剧烈抬升，是整个厂区最大的电磁干扰源。
核心硬性规范：老化动力地严禁与精密测试实验室地网共用！必须单独布设专用动力接地系统，与射频暗室、SI信号实验室、光学实验室地网物理间距≥20米，完全物理隔离，彻底杜绝地电位反击、谐波串扰损坏高端精密仪器，从根源规避测试异常与设备损坏风险。
五、综合研发园区最优接地布局（CNAS/审厂满分标准）
多实验室共存的研发园区，禁止全屋统一接地，必须采用三区分立接地体系，适配不同测试场景需求，完美满足CNAS、ISO17025、IATF16949审厂标准：
1、精密测试区（射频/暗室/SI/光学）：MM黄绿干净地，120mm²主干线缆，接地电阻＜1Ω，适配高精度抗干扰测试；
2、人工防静电操作区：HBM绿色人体静电地，95mm²主干线缆，接地电阻≤4Ω，适配工位静电泄放；
3、大功率老化动力区：独立动力接地系统，全程物理隔离、无搭接、无共网，规避强干扰串入测试地网。
全套地网采用放热焊接工艺、独立接地桥架、分区专用端子箱，工序规范、资料齐全，可一次性通过各类体系审核。
六、惠发科技企业业务介绍
惠州市惠发科技有限公司深耕珠三角实验室防静电接地、精密地网工程多年，专注各类研发实验室、第三方检测机构、电子企业ESD接地新建与改造。精通射频暗室、SI信号、光学影像、老化车间差异化接地标准，熟知CNAS、ISO17025、IATF16949审厂核心要点。提供实地勘测、方案定制、标准化施工、接地复测、竣工资料归档一站式落地服务，杜绝后期反复整改、数据异常、验厂扣分问题。
七、工程适用范围
广泛适用于：射频OTA屏蔽暗室、信号完整性SI实验室、光学影像检测实验室、高低温老化可靠性实验室、精密仪器机房、第三方校准实验室、电子研发中心HBM/MM双地网改造、老旧实验室接地合规整改项目。
八、服务区域
核心覆盖惠州全域（惠城、仲恺、惠阳、大亚湾、博罗、惠东、龙门），同步辐射深圳、东莞、佛山、中山、珠海等珠三角城市，可免费上门勘测、定制专属实验室接地方案。
九、咨询联系方式
研发实验室接地规划、双地网施工、审厂整改、方案报价对接：段工 13923623651
