建EMC实验室别踩坑：接地做错，屏蔽室再好也白搭

对于广东电子企业、检测机构和科研平台来说，EMC实验室是产品电磁兼容性测试和认证的重要基础设施。很多企业在建设时会重点关注屏蔽室、暗室、吸波材料、测试设备和电源滤波器，却容易忽视接地系统的重要性。

实际上，EMC实验室接地并不是普通工厂接地的简单复制。它直接关系到测试数据是否稳定、屏蔽效能是否可靠、实验室是否能通过CNAS场地评审。如果接地系统设计或施工不到位，即使屏蔽室和测试设备投入再高，也可能出现数据漂移、基线噪声大、评审不通过等问题。

EMC实验室接地不是普通接地

普通工厂接地主要关注人身安全、设备保护和防雷泄放。EMC实验室接地除此之外，还要承担测试系统基准电位、屏蔽壳体泄放、地噪声抑制和高频干扰控制等功能。

简单来说，EMC实验室接地需要同时满足三个要求：

• ✅ 安全保护；
• ✅ 屏蔽效能稳定；
• ✅ 测试系统低噪声、低漂移。

因此，不能直接用普通建筑接地标准替代EMC专用工艺接地。

EMC实验室接地主要包含两部分

1. 屏蔽壳体接地

屏蔽壳体接地是为了让法拉第笼结构有效发挥作用。它能将壳体上的感应电荷和电磁干扰电流泄放到大地，降低外部电磁场对室内测试环境的影响。如果屏蔽体接地不良，外部干扰容易进入测试空间，影响测试结果。

2. 测试设备工艺工作接地

工艺工作接地是为测试仪器、转台、信号源、放大器、测试工装提供稳定的零电位参考。它的重点不是“泄放大电流”，而是提供干净、稳定、低噪声的测量基准。

EMC实验室接地关键指标

1. 接地电阻

常规屏蔽室接地电阻建议控制在小于1Ω；高精度EMC暗室和校准类实验室，工艺接地建议做到小于0.5Ω。不同实验室等级不同，不能一概而论。

2. 屏蔽体对地绝缘

屏蔽壳体应与建筑墙体、梁柱保持绝缘隔离，避免屏蔽体通过建筑结构多点接地，形成地环路。

3. 连接工艺

接地母排、引下线和地网连接应稳定可靠。关键节点建议采用放热焊接，减少螺栓压接带来的接触电阻和后期氧化风险。

4. 高频阻抗

EMC测试覆盖较宽频率范围，接地线不仅要看直流电阻，还要考虑高频阻抗。细长多股线在高频下阻抗较高，不一定适合作为EMC工艺接地主干线。

EMC实验室接地四大常见坑

坑一：直接复用大楼公共地

很多项目为了省事，直接把大楼防雷地、建筑钢筋地、配电保护地当作EMC工艺工作地。这样容易把雷电冲击、配电浪涌、工频谐波和开关电源噪声引入测试系统，造成数据不稳定。

坑二：壳体地与工作地室内混接

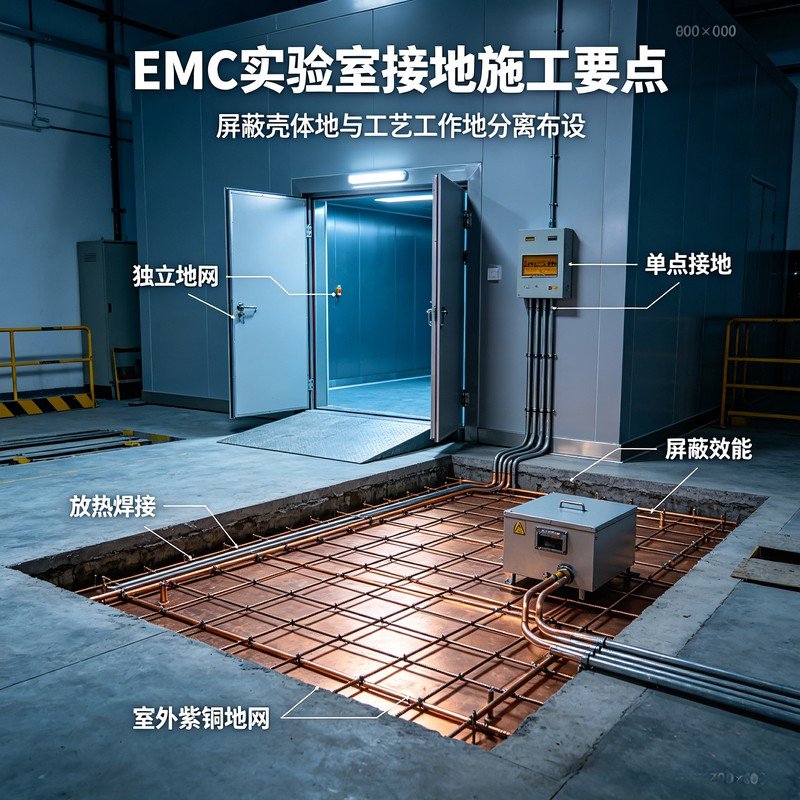

屏蔽壳体地和测试设备工艺地应在室内分离布设，只在室外主接地网处单点汇合。室内直接短接会形成低阻干扰路径，影响测试系统本底噪声。

坑三：只测接地电阻

接地电阻合格不等于EMC接地合格。验收时还应关注接地连续性、地噪声、电位差、屏蔽体绝缘和高频阻抗等指标。

坑四：螺栓压接过多

广东地区潮湿，螺栓连接节点容易氧化。长期运行后，接触电阻可能升高，导致接地系统性能下降。关键节点应采用更稳定的连接工艺。

广东企业建设EMC实验室应重点注意什么？

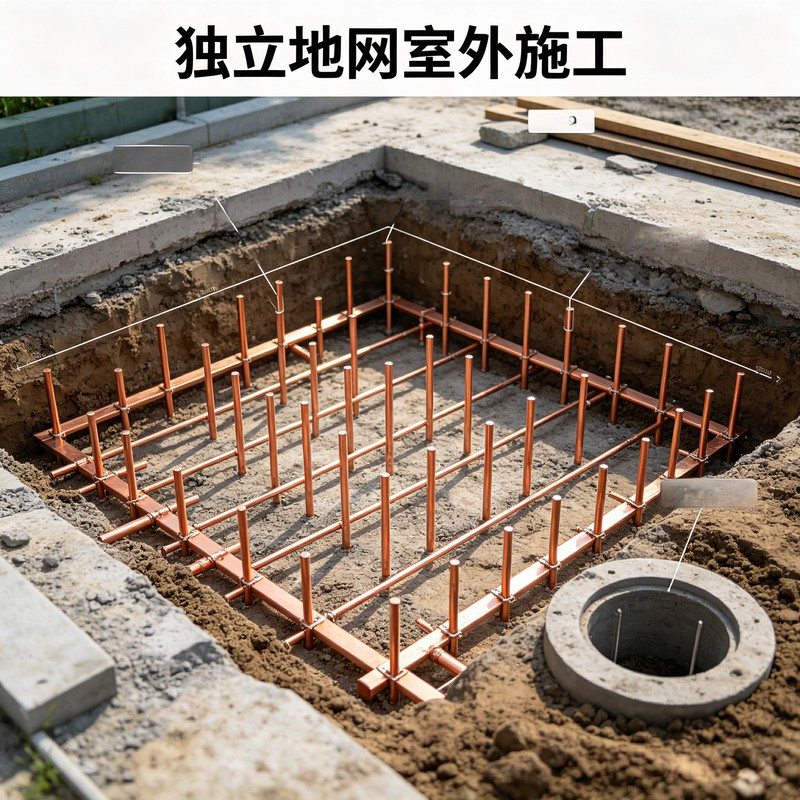

广东地区电子产业发达，实验室建设需求集中，但也面临潮湿、高土壤电阻率、地下腐蚀等问题。建设EMC实验室时，应提前做好现场勘测，根据实际地质条件设计接地网，不能直接套用通用方案。

对于高土壤电阻率区域，可采用深井接地、换土降阻、长效降阻材料等组合工艺。对于老旧实验室整改，应先检测评估，再制定改造方案，避免盲目施工。

结语

EMC实验室建设不是简单采购设备和搭建屏蔽室，而是一项涉及屏蔽、滤波、接地、布线和测试系统集成的系统工程。其中，接地系统虽然不如屏蔽室和测试设备显眼，却直接影响测试数据的稳定性和评审结果。

惠州市惠发科技有限公司面向广东省内提供EMC实验室接地新建、检测评估和整改服务，可针对屏蔽室、半电波暗室、预兼容实验室提供专项接地工程解决方案，助力客户建设稳定、合规、可长期运行的EMC测试环境。
